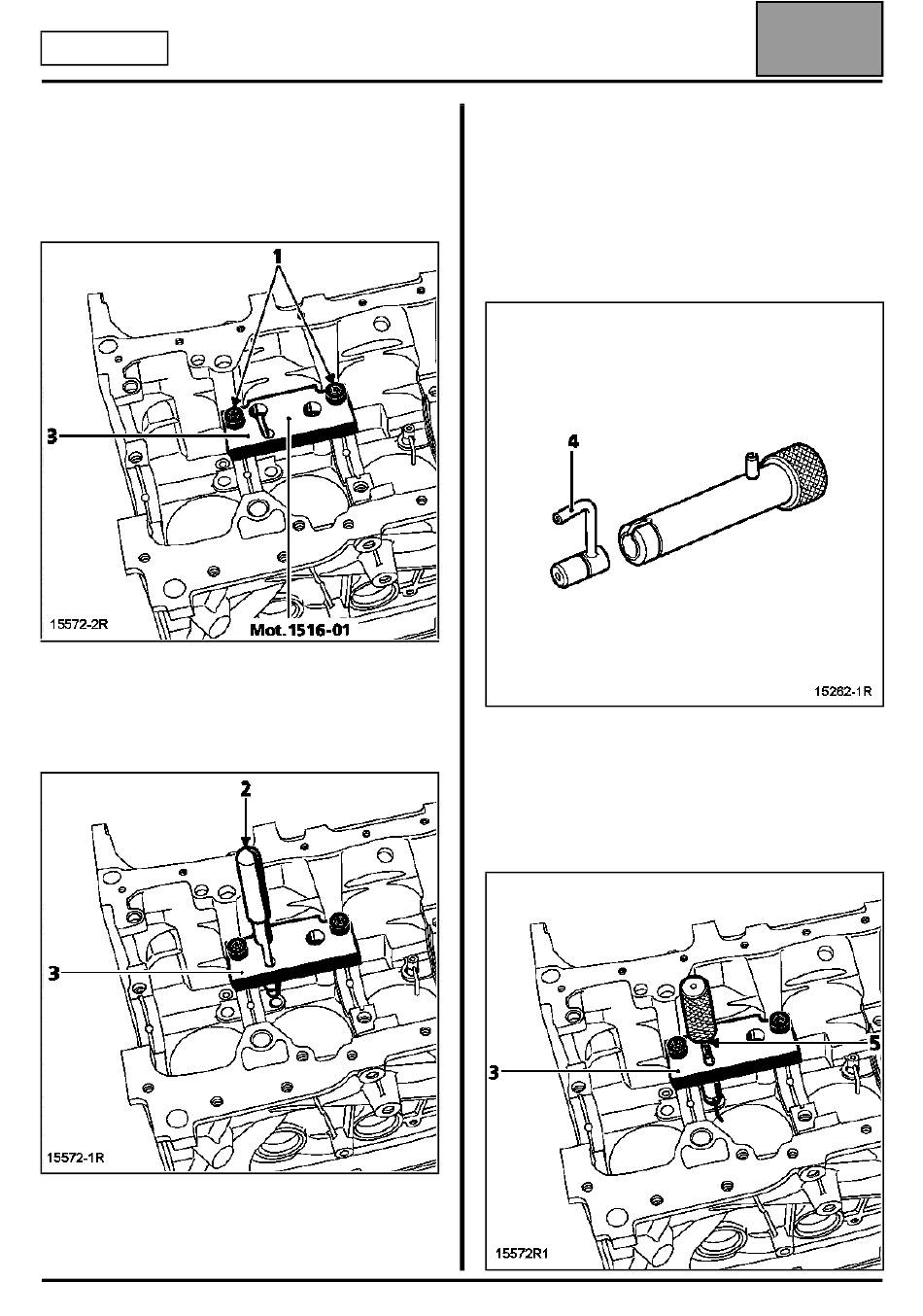

Montage der Spritzdüsen der Zylinder 1 und 3
Die Platte (3) des Werkzeugs Mot. 1516-01 am
Motorblock anbringen (siehe Abbildung unten), ohne
die beiden Schrauben (1) des Werkzeugs Mot. 1516
anzuziehen.
Den Führungsstab (2) des Werkzeugs Mot. 1516 in
die Platte (3) stecken und die Spitze des
Führungsstabs in die Bohrung für die Spritzdüse
setzen, um die Platte (3) korrekt auszurichten
ALLGEMEINES - ANTRIEBSGRUPPE
Instandsetzung des Motors
Die beiden Schrauben (1) anziehen; anschließend den
Führungsstab entfernen.
Die Spritzdüse in die Stößelstange einsetzen.
HINWEIS:
Beim Einsetzen der Spritzdüse sicherstellen, dass
deren Ende (4) zur Zylindermitte hin ausgerichtet
ist.
Die Stößelstange an der Stelle des Führungsstabs in
die Platte setzen.
Mit leichten Hammerschlägen die Stößelstange
eintreiben, bis der Bund (5) der Stößelstange auf der
Platte (3) aufliegt.
