Dell Precision 7550 Serviceanleitung

Dell Precision 7550 Serviceanleitung

Vorschau ausblenden Andere Handbücher für Precision 7550:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

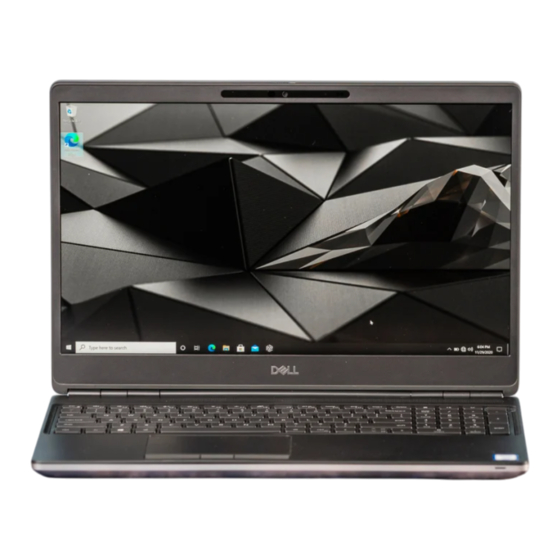

Precision 7550
Service Manual
Regulatory Model: P93F
Regulatory Type: P93F001
May 2020
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7550

Inhaltszusammenfassung für Dell Precision 7550

  • Seite 1 Precision 7550 Service Manual Regulatory Model: P93F Regulatory Type: P93F001 May 2020 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Contents 1 Arbeiten am Computer........................6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................6 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit................................8 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 2 Technologie und Komponenten....................10 USB-Funktionen...................................
  • Seite 4 WLAN-Karte..................................34 Removing the WLAN card............................34 Installing the WLAN card.............................. 35 WWAN-Karte..................................36 Removing the WWAN card............................36 Installing the WWAN card............................36 Tastaturgitter..................................37 Removing the keyboard lattice............................ 37 Installing the keyboard lattice............................38 Tastatur....................................38 Removing the keyboard..............................38 Installing the keyboard..............................39 Primäres Speichermodul..............................41 Removing the primary memory module........................41 Installing the primary memory module........................
  • Seite 5 Installing the display cable............................94 Display back cover................................95 Replacing the display cable............................95 4 Fehlerbehebung......................... 97 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............97 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............97 Integrierter Selbsttest für die Systemplatine (M-BIST)....................98 Integrierter Selbsttest für die Stromschiene des Bildschirms (L-BIST)...............98 Integrierter Bildschirmselbsttest (LCD-BIST).........................

  • Seite 6: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 8: Esd-Service-Kit

    elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. • Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 2.0 • NVIDIA Quadro T1000 • NVIDIA Quadro T2000 • NVIDIA Quadro RTX3000 • NVIDIA Quadro RTX4000 • NVIDIA Quadro RTX5000 USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt.

  • Seite 11: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0/USB-3.1 Gen 1-Spezifikation definiert fünf Geschwindigkeitsmodi: Basierend auf USB-Datenübertragung werden Sie als niedrige Geschwindigkeit, volle Geschwindigkeit, hohe Geschwindigkeit (ab Version 2.0 der Spezifikation), SuperSpeed (ab Version 3.0) und SuperSpeed+ (ab Version 3.1) kategorisiert. Der neue SuperSpeed+-Modus hat eine Übertragungsrate von 20 Gbit/s. Der USB 3.2- Standard ist abwärtskompatibel mit USB 3.1/3.0 und USB 2.0.

  • Seite 12: Usb Power Delivery

    USB Power Delivery Die USB Power Delivery-Spezifikation ist ebenfalls eng mit USB-Typ C verbunden. Aktuell werden Smartphones, Tablets und andere Mobilgeräte oftmals über eine USB-Verbindung aufgeladen. Mit einem USB 2.0-Anschluss können bis zu 2,5 Watt Strom bereitgestellt werden – ausreichend für ein Smartphone, aber wenig mehr. Für ein Notebook werden möglicherweise bis zu 60 Watt benötigt. Durch die USB Power Delivery-Spezifikation wird diese Leistung auf 100 Watt erhöht.

  • Seite 13: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C

    Hauptmerkmale von Thunderbolt 3 über USB Typ-C 1. Thunderbolt, USB, DisplayPort und Stromversorgung über USB-Typ-C in einem einzelnen Kabel (Funktionen können je nach Produkt variieren). 2. USB-Typ-C-Stecker und -Kabel, die kompakt und reversibel sind. 3. Unterstützt Thunderbolt Networking (*variiert je nach Produkt). 4.

  • Seite 14: Nvidia Quadro T1000

    • HDMI kombiniert Video und Mehrkanalaudio in einem einzigen Kabel, wodurch Kosten, Komplexität und das Durcheinander von mehreren Kabeln, die derzeit in AV-Systemen verwendet werden, wegfallen. • HDMI unterstützt die Kommunikation zwischen der Videoquelle (wie z. B. einem DVD-Player) und dem DTV, und ermöglicht dadurch neue Funktionen.

  • Seite 15: Nvidia Quadro Rtx3000

    Tabelle 3. NVIDIA Quadro T2000(fortgesetzt) Funktion Werte Unterstützte Auflösungen und maximale Bildwiederholfrequenzen • Max. digital: Einzelner DisplayPort 1.4-Anschluss – 7.680 x (Hz) 4.320 (8K) bei 30 Hz (mDP/Typ C zu DP) • Max. digital: Zwei DisplayPort 1.4-Anschlüsse – 7.680 x 4.320 (8K) bei 60 Hz (mDP/Typ C zu DP) Zahlen für den Displaysupport Bis zu 4 Monitore...

  • Seite 16: Nvidia Quadro Rtx5000

    Table 5. NVIDIA Quadro RTX4000(continued) Feature Values Display Support eDP/mDP/HDMI/Type-C Maximum Color Depth Up to 10 bit/color Operating Systems Graphics/ Video API Support DirectX 12.0, OpenGL 4.6, DisplayPort 1.4, DirectX 12.1 Supported Resolutions and Max Refresh Rates (Hz) • Max Digital : Single DisplayPort 1.4 - 7680 x 4320 (8k) @ 30 Hz (mDP/Type-c to DP) •...

  • Seite 17: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau SD-Karte Entfernen der SD-Karte Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die Abbildung zeigt die Position der SD-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Bilder werden im nächsten Prüfzyklus hochgeladen.

  • Seite 18: Installing Ssd Door

    About this task The figure indicates the location of the SSD door reader and provides a visual representation of the removal procedure. Steps 1. Push the SSD door towards left side to release the SSD door from the base cover. 2.

  • Seite 19: Sekundäres M.2 Ssd-Laufwerk

    Steps 1. Place the SSD door into its slot on the base cover. 2. Push the SSD door towards right side to lock the SSD door. Next steps 1. Install the card. 2. Follow the procedure in after working inside your computer.

  • Seite 20: Installing The Secondary M.2 Ssd Module

    Steps 1. Slide the SSD release latch to unlock the SSD module. 2. Remove the (M2x3) screw that secures the SSD module into its slot on the computer. 3. Remove the SSD module from the computer. 4. Remove the (M2x3) screw that secures the SSD thermal pad to the SSD carrier. 5.

  • Seite 21: Bodenabdeckung

    Steps 1. For M.2 2280 SSD: a. Place the M.2 SSD onto its slot on SSD carrier. 2. For M.2 2230 SSD: a. Place the M.2 SSD into the SSD holder. b. Replace the (M2x2) screw to secure the M.2 SSD to the holder. c.
  • Seite 22 Ausbau und Wiedereinbau...
  • Seite 23 Steps 1. Loosen the eight captive screws that secure the base cover to the computer. 2. Using a plastic scribe, pry open the base cover starting from bottom edge of the cover. NOTE: For models shipped without SmartCard reader, pry open the base cover from the smart card reader slot. Use your fingers to pry open the base cover as the use of plastic scribe or any other sharp objects may damage the base cover.

  • Seite 24: Installing The Base Cover

    3. Lift the base cover starting from the bottom edge and remove it from the computer. 4. Disconnect the battery cable from the connector on the system board. Installing the base cover Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the base cover and provides a visual representation of the installation procedure.
  • Seite 25 Ausbau und Wiedereinbau...

  • Seite 26: Akku

    Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. •...

  • Seite 27: Installing The Battery

    Steps 1. Remove the three (M2x5) screws that secure the battery to the computer. 2. Slightly lift the battery and disconnect the battery cable from the connector on the battery. 3. Remove the battery away from the computer. Installing the battery Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Seite 28: Ssd-Laufwerk

    Steps 1. Connect the battery cable to the connector in the battery. 2. Place the battery onto its slot in the computer. 3. Replace the three (M2x5) screws to secure the battery to the computer. Next steps 1. Install the base cover.
  • Seite 29 Steps 1. Remove the (M2x3) screw that secures the SSD thermal plate to the M.2 SSD module. 2. Remove the SSD thermal plate. 3. For M.2 2280 SSD: a. Remove the (M2x3) screw that secures the M.2 SSD to the computer. b.

  • Seite 30: Installing The Primary M.2 Ssd Module

    Installing the primary M.2 SSD module Prerequisites NOTE: For computers shipped with M.2 2280 or 2230 SSD installed in slot 3 and/or slot 5. If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the primary M.2 SSD and provides a visual representation of the installation procedure.

  • Seite 31: Sekundäres Speichermodul

    2. For M.2 2230 SSD: a. Place the M.2 SSD into the SSD holder. b. Replace the (M2x2) screw to secure the M.2 SSD to the holder. c. Place the M.2 SSD module onto its slot on the computer. d. Replace the (M2x3) screw to secure the M.2 SSD module to the computer. 3.

  • Seite 32: Installing The Secondary Memory Module

    Installing the secondary memory module Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the secondary and provides a visual representation of the installation procedure. Steps 1.

  • Seite 33: Installing The Sim Card

    Steps 1. Gently slide the SIM card cover towards the left side of the system to unlock the SIM card cover. CAUTION: The SIM card cover is very fragile and can be easily damaged if it is not properly unlocked before opening. 2.

  • Seite 34: Wlan-Karte

    Steps 1. Slide the SIM card into the SIM card slot. 2. Snap the SIM card cover down. 3. Slide the SIM card cover towards the right of the system to lock the cover. Next steps 1. Install the base cover.

  • Seite 35: Installing The Wlan Card

    Steps 1. Loosen the captive screw that secures the WLAN card bracket to the system board. 2. Remove the WLAN card bracket away from the WLAN card. 3. Disconnect the antenna cables from the WLAN card. 4. Slide at an angle and remove the WLAN card from the connector on the system board. Installing the WLAN card Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Seite 36: Wwan-Karte

    2. Install the card. 3. Follow the procedure in after working inside your computer. WWAN-Karte Removing the WWAN card Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. About this task The figure indicates the location of the WWAN card and provides a visual representation of the removal procedure.

  • Seite 37: Tastaturgitter

    2. Connect the antenna cables to the connectors on the WWAN card. 3. Place the WWAN card bracket above the WWAN card to secure the antenna cables. 4. Tighten the (M2x3) screw to secure the WWAN card bracket to the system board. Next steps 1.

  • Seite 38: Installing The Keyboard Lattice

    Installing the keyboard lattice Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the M.2 SSD and provides a visual representation of the installation procedure. Steps 1.

  • Seite 39: Installing The Keyboard

    About this task The figure indicates the location of the keyboard and provides a visual representation of the removal procedure. Steps 1. Lift the latch and disconnect the keyboard cable and the keyboard backlight cable from the connectors on the touchpad module. 2.
  • Seite 40 Steps 1. Align the keyboard to its slot on the palmrest 2. Route the keyboard cable and the keyboard backlight cable through the bottom of the palmrest. 3. Replace the seven (M2x2) screws to secure the keyboard to the palmrest. 4.

  • Seite 41: Primäres Speichermodul

    Primäres Speichermodul Removing the primary memory module Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. 4. Remove the battery. 5. Remove the keyboard lattice. 6. Remove the keyboard. About this task The figure indicates the location of the primary memory module and provides a visual representation of the removal procedure.

  • Seite 42: Installing The Primary Memory Module

    2. Lift the memory shield from the memory module to remove it from the computer. 3. Pry the securing clips from both side of the memory module until the memory module pops up. 4. Remove the memory module from the memory-module slot. NOTE: Repeat the above steps if there are other memory installed.

  • Seite 43: Kühlkörper

    4. Place the memory shield above the memory module. 5. Replace the (M2x3) screw to secure the memory shield to the memory module. Next steps 1. Install the keyboard. 2. Install the keyboard lattice. 3. Install the battery. 4. Install the base cover.

  • Seite 44: Installing The Heat Sink Assembly

    4. Lift the heat-sink assembly to remove it from the computer. Installing the heat sink assembly Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the keyboard and provides a visual representation of the installation procedure. Steps 1.

  • Seite 45: Netzadapteranschluss

    Netzadapteranschluss Removing the power-adapter port Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. 4. Remove the battery. 5. Remove the heat-sink assembly. About this task The figure indicates the location of the power-adapter port and provides a visual representation of the removal procedure. Steps 1.

  • Seite 46: Betriebsschalterplatine

    Steps 1. Align and place the power-adapter cable on the computer. 2. Place the power-adapter port into its slot on the plamrest. 3. Replace the power-adapter cable bracket on the power-adapter port. 4. Replace the (M2x3) screw to secure the power-adapter cable bracket to the computer. 5.

  • Seite 47: Installing The Power Button Board

    Steps 1. Disconnect the power button board cable from the connector on the system board. 2. Peel the power button board cable from the palmrest. 3. Remove the (M2x3) screw that secures the power button board to the computer. 4. Remove the power button board with the power button board cable from the computer. 5.

  • Seite 48: Netzschalterplatine Mit Fingerabdruckleser

    Steps 1. Connect the power button board cable to the power button board. 2. Align and place the power button board with power button cable into its slot on the computer. 3. Replace the (M2x3) screw to secure the power button board. 4.

  • Seite 49: Installing The Power Button Assembly With Fingerprint Reader

    Steps 1. Remove the (M2.5x2.5) screw that secures the power button assembly with fingerprint reader cable bracket to the power button board. 2. Remove the power button assembly with fingerprint reader cable bracket from the power button board. 3. Disconnect the power button assembly with fingerprint reader cable from the power button board. 4.

  • Seite 50: Installing The Inner Frame

    About this task The figure indicates the location of the inner frame and provides a visual representation of the removal procedure. Steps 1. Unroute the WLAN and WWAN antenna cables from the routing guide. 2. Remove the eight (M2x5) and the ten (M2x2.5) screws that secure the inner frame to the computer chassis. 3.

  • Seite 51: Smart Card-Kartenträger

    Steps 1. Align and place the inner frame in the computer chassis. 2. Replace the eight (M2x5) and the ten (M2x2.5) screws to secure the inner frame in place. 3. Route the WLAN and WWAN antenna cables through the routing guide. Next steps 1.

  • Seite 52: Installing The Smart-Card Reader

    About this task The figure indicates the location of the smart-card reader and provides a visual representation of the removal procedure. Steps 1. Disconnect the touchpad buttons cable from the touchpad. 2. Disconnect the smart-card reader cable from the connector on the USH daughter board. 3.

  • Seite 53: Touchpad-Taste

    Steps 1. Align and place the smart-card reader into its slot on the computer. 2. Replace the two (M2x2.5) screws to secure the smart-card reader in place. 3. Adhere the smart-card reader cable to the touchpad. 4. Connect the smart-card reader cable to the connector on the USH daughter board. 5.

  • Seite 54: Installing The Touchpad Buttons

    Steps 1. Disconnect the touchpad buttons cable from the connector on the touchpad. 2. Remove the two (M2x2.5) screws that secure the touchpad buttons to the palmrest. 3. Remove the touchpad buttons from the palmrest. Installing the Touchpad buttons Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Seite 55: Sd-Kartenleser

    Steps 1. Place the touchpad buttons into its slot in the palmrest. 2. Replace the two (M2x2.5) screws to secure the touchpad buttons to the palmrest 3. Connect the touchpad buttons cable to the connector in the touchpad. Next steps 1.

  • Seite 56: Installing Sd Card Reader

    2. Disconnect the LED board cable from the SD card reader on the bottom side of the computer. 3. Remove the (M2x2) screw that secures the SD card reader in place. 4. Slide and remove the SD card reader with its cable out of the computer. Installing SD card reader Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Seite 57: Netzschalter

    Netzschalter Removing the power button Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the base cover. 4. Remove the battery. 5. Remove the heat-sink assembly. 6. Remove the power button board. About this task The figure indicates the location of the power button and provides a visual representation of the removal procedure.

  • Seite 58: Netzschalterbaugruppe Mit Fingerabdruckleser

    Steps 1. Place the power button into its slot on the computer. 2. Replace the two (M2x3) screws to secure the power button in place. Next steps 1. Install the power button board. 2. Install the heat-sink assembly. 3. Install the battery. 4.

  • Seite 59: Installing The Power Button Assembly With Fingerprint Reader

    Steps 1. Remove the two (M2x3) screws that secure the power button assembly with fingerprint reader in its slot on the computer. 2. Remove the power button assembly with fingerprint reader from the computer. Installing the power button assembly with fingerprint reader Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Seite 60: Gpu-Stromkabel

    Steps 1. Place the power button assembly with fingerprint reader into its slot on the computer. 2. Replace the two (M2x3) screws to secure the power button assembly with fingerprint reader in place. Next steps 1. Install the power button board assembly with fingerprint reader.

  • Seite 61: Installing The Gpu Power Cable

    2. Slightly slide the GPU power cable connector outwards to disconnect the GPU power cable from the GPU card. 3. Repeat the above steps to disconnect the GPU power cable from the system board. 4. Peel the GPU power cable from the computer. Installing the GPU power cable Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Seite 62: Systemplatine

    Systemplatine Removing the system board Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD. 5. Remove the base cover. 6. Remove the battery. 7. Remove the primary M.2 SSD.
  • Seite 63 Steps 1. Carefully pry the GPU power cable connector outside the end of the connector head to unlock the GPU power cable connector from the system board on top side of the system. 2. Slightly slide the GPU power cable connector outwards to disconnect the GPU power cable from the connector on the system board. 3.

  • Seite 64: Installing The System Board

    NOTE: For UMA models, remove the two (M2x3) screws that secure the single beam connector in place on the bottom of the system. 10. Remove the beam connectors from the computer. 11. Remove the (M2x5) screw that secures the display cable bracket in place. 12.
  • Seite 65 Ausbau und Wiedereinbau...
  • Seite 66 Steps 1. Adhere the coin-cell battery to the palmrest and then place the system board on its slot on the palmrest. 2. Replace the three (M2x5) screws to secure the system board to the palmrest. 3. Connect the display cable, touch screen cable (for models shipped with a touch screen) or IR camera cable (for models shipped with an IR camera), power adapter cable, touchpad cable, USH daughter board FFC (for models shipped with a USH daughter board), and power button board cable to the connectors on the system board.

  • Seite 67: Gpu-Karte

    4. Install the keyboard. 5. Install the keyboard lattice. 6. Install the WLAN card. 7. Install the WWAN card. 8. Install the secondary memory. 9. Install the card. 10. Install the primary M.2 SSD. 11. Install the inner frame. 12. Install the battery. 13.

  • Seite 68: Installieren Der Gpu-Karte

    Installieren der GPU-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der GPU-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Bilder werden im nächsten Prüfzyklus hochgeladen Schritte 1.

  • Seite 69: Installing The Speaker

    13. Remove the keyboard. 14. Remove the primary memory. 15. Remove the heat-sink assembly. 16. Remove the inner frame. 17. Remove the GPU power cable. 18. Remove the card. 19. Remove the system board. About this task The figure indicates the location of the speaker and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle.
  • Seite 70 Steps 1. Align and place the speaker module into its slot on the top edge of the palmrest. 2. Adhere the three piece adhesive tape to secure the speaker cable in place on the palmrest. Next steps 1. Install the system board.

  • Seite 71: Mittlere Abdeckung

    Mittlere Abdeckung Removing the middle cap Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD. 5. Remove the base cover. 6. Remove the battery. 7.

  • Seite 72: Installing The Middle Cap

    2. Remove the middle cap from the computer. Installing the middle cap Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the location of the middle cap and provides a visual representation of the installation procedure. Steps 1.

  • Seite 73: Bildschirmbaugruppe

    15. Install the base cover. 16. Install the secondary M.2 SSD. 17. Install the door. 18. Install the card. 19. Follow the procedure in after working inside your computer. Bildschirmbaugruppe Removing the display assembly Prerequisites 1. Follow the procedure in before working inside your computer.
  • Seite 74 Ausbau und Wiedereinbau...

  • Seite 75: Installing The Display Assembly

    8. Remove the display assembly from the palmrest. NOTE: The touch display assembly for Precision 7550 is a Hinge-Up Design (HUD) assembly and cannot be further disassembled once it is removed from the bottom chassis. If any components in the touch display assembly are malfunctioning and need to be replaced, replace the entire touch display assembly.
  • Seite 76 Ausbau und Wiedereinbau...
  • Seite 77 Steps NOTE: Before installing the display assembly, ensure that the display hinges are opened to a 140-degree angle against the display assembly, to fit the display assembly to the palmrest. Align the screw holes on the hinges on the display assembly to the screw holes on the palmrest. 2.

  • Seite 78: Handballenauflage

    12. Install the secondary M.2 SSD. 13. Install the door. 14. Install the card. 15. Follow the procedure in after working inside your computer. Handballenauflage Removing the palmrest Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card.

  • Seite 79: Installing The Palmrest

    Installing the palmrest Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the palmrest and before performing the pre-installation parts procedures for any palmrest installation procedure. Next steps 1.

  • Seite 80: Bildschirmblende

    2. Install the middle cap. 3. Install the speaker. 4. Install the system board. 5. Install the card. 6. Install the GPU power cable. 7. Install the inner frame. 8. Install the heat-sink assembly. 9. Install the power button power button assembly with fingerprint reader.

  • Seite 81: Installing The Display Bezel (Non-Touch)

    22. Remove the display assembly. About this task The figure indicates the location of the display bezel and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle. Steps 1. Using a flat head tool or a plastic scribe, pry open the display bezel from the two recess points on the bottom edge of the display bezel.
  • Seite 82 Steps 1. Place the display bezel on the display assembly. 2. Press the edges of the display bezel until it clicks onto the display assembly. Next steps 1. Install the display assembly. 2. Install the middle cap. 3. Install the speaker. 4.

  • Seite 83: Bildschirm

    21. Install the card. 22. Follow the procedure in after working inside your computer. Bildschirm Removing the display panel (non-touch) Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD.
  • Seite 84 Steps 1. Remove the two (M2.5x2.5) screws and the two (M2x2.5) screws that secures the display panel to the display assembly. 2. Lift the display panel and turn the display panel over to access the display cable 3. Peel the conductive tape covering the display cable. 4.

  • Seite 85: Installing The Display Panel (Non-Touch)

    Installing the display panel (non-touch) Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the display panel and provides a visual representation of the installation procedure. Steps 1.

  • Seite 86: Bildschirmscharniere

    5. Replace the two (M2.5X2.5) and two (M2x2.5) screws to secure the display panel to the display assembly. Next steps 1. Install the display bezel. 2. Install the display assembly. 3. Install the middle cap. 4. Install the speaker. 5. Install the display assembly.

  • Seite 87: Installing The Display Hinge (Non-Touch)

    22. Remove the display bezel. 23. Remove the display panel. About this task The figure indicates the location of the display hinge and provides a visual representation of the removal procedure. Images to be uploaded in the next review cycle. Steps 1.
  • Seite 88 Steps 1. Place the display hinge in its slot on the display assembly. 2. Replace the eight (M2.5x2.5) screws to secure the display hinge to the display assembly. Next steps 1. Install the display panel. 2. Install the display bezel. 3.

  • Seite 89: Kamera

    Kamera Removing the camera (non-touch) Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the card. 3. Remove the door. 4. Remove the secondary M.2 SSD. 5. Remove the base cover. 6. Remove the battery. 7. Remove the primary M.2 SSD.

  • Seite 90: Installing The Camera

    Steps 1. Peel the adhesive tape that covers the camera module. 2. Disconnect the display cable from the camera module. 3. Gently pry the camera shutter cap from the top edge of the camera shutter and remove it from the display back cover. 4.

  • Seite 91: P-Sensorplatine

    13. Install the WLAN card. 14. Install the WWAN card. 15. Install the secondary memory. 16. Install the card. 17. Install the primary M.2 SSD. 18. Install the battery. 19. Install the base cover. 20. Install the secondary M.2 SSD. 21.

  • Seite 92: Installieren Der P-Sensorplatine

    Installieren der P-Sensorplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der P-Systemplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Bilder werden im nächsten Prüfzyklus hochgeladen Schritte 1.
  • Seite 93 8. Remove the card. 9. Remove the secondary memory. 10. Remove the WWAN card. 11. Remove the WLAN card. 12. Remove the keyboard lattice. 13. Remove the keyboard. 14. Remove the primary memory. 15. Remove the heat-sink assembly. 16. Remove the inner frame.

  • Seite 94: Installing The Display Cable

    3. Peel the display cable from the display cover and unroute the cable from the routing channels 4. Remove the display cable from the display back cover. Installing the display cable Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The figure indicates the display cable and provides a visual representation of the installation procedure.

  • Seite 95: Display Back Cover

    7. Install the card. 8. Install the GPU power cable. 9. Install the inner frame. 10. Install the heat-sink assembly. 11. Install the primary memory. 12. Install the keyboard. 13. Install the keyboard lattice. 14. Install the WLAN card. 15. Install the WWAN card.
  • Seite 96 About this task The picture below shows the display back cover after performing the pre-removal parts procedures for any display back cover replacement For installing the components, place the display back cover on a flat surface. 1. Install the display cable.

  • Seite 97: Fehlerbehebung

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: •...

  • Seite 98: Integrierter Selbsttest Für Die Systemplatine (M-Bist)

    Integrierter Selbsttest für die Systemplatine (M- BIST) Info über diese Aufgabe Schritte 1. Halten Sie sowohl die M-Taste sowie den Netzschalter gedrückt, um den M-BIST einzuleiten. 2. Die Batteriestatusanzeige leuchtet gelb, wenn die Systemplatine fehlerhaft ist. 3. Tauschen Sie die Systemplatine aus, um das Problem zu beheben. ANMERKUNG: Die Batteriestatus-LED leuchtet nicht, wenn die Systemplatine ordnungsgemäß...

  • Seite 99: Integrierter Bildschirmselbsttest (Lcd-Bist)

    Integrierter Bildschirmselbsttest (LCD-BIST) Info über diese Aufgabe Schritte 1. Halten Sie die D-Taste gedrückt und drücken Sie anschließend den Netzschalter. 2. Geben Sie sowohl die D-Taste als auch den Netzschalter frei, wenn der Computer mit dem POST beginnt. 3. Auf dem Bildschirm wird eine einheitliche Farbe angezeigt oder es werden verschiedene Farben durchlaufen. ANMERKUNG: Die Reihenfolge der Farben variiert je nach Hersteller des Bildschirms.
  • Seite 100 Tabelle 7. LED-Codes(fortgesetzt) Diagnoseanzeigecodes Problembeschreibung Empfohlene Lösung Nicht behebbarer SPI Flash-Fehler Austauschen der Systemplatine EC kann i-Fuse nicht programmieren Austauschen der Systemplatine 1, 6 Generischer Catch-all für EC-Code-Flow- Trennen Sie alle Stromversorgungsquellen (Wechselstrom, Fehler Akku, Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter gedrückt halten.

  • Seite 101: Ein- Und Ausschalten Des Wlan

    Ein- und Ausschalten des WLAN Info über diese Aufgabe Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit.

  • Seite 102: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
