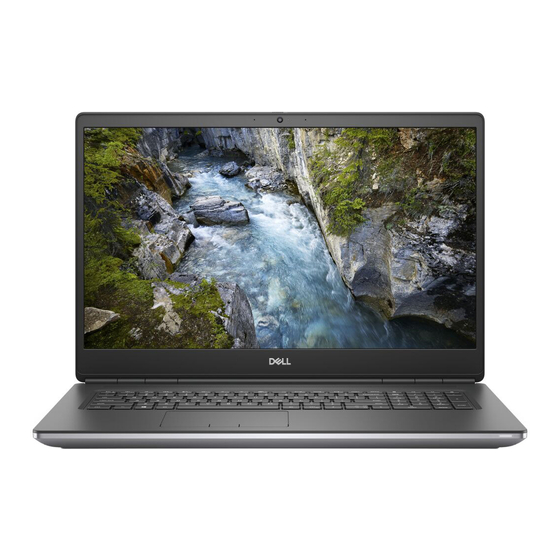

Seite 1 Precision 7550 Service-Handbuch Vorschriftenmodell: P93F Vorschriftentyp: P93F001 June 2020 Rev. A00...
Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................8 ESD-Service-Kit................................8 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 Kapitel 2: Technologie und Komponenten..................10 USB-Funktionen...................................
Seite 4 WLAN-Karte..................................35 Entfernen der WLAN-Karte............................35 Einbauen der WLAN-Karte............................36 WWAN-Karte..................................37 Entfernen der WWAN-Karte............................37 Einbauen der WWAN-Karte............................38 Tastaturgitter..................................39 Entfernen des Tastaturgitters............................. 39 Einbauen des Tastaturgitters............................39 Tastatur....................................40 Entfernen der Tastatur..............................40 Einbauen der Tastatur..............................41 Primäres Speichermodul..............................43 Entfernen des primären Speichermoduls........................43 Einsetzen des primären Speichermoduls........................
Seite 5 Hintere Bildschirmabdeckung............................97 Wiederbefestigen des Bildschirmkabels........................97 Kapitel 4: Fehlerbehebung......................99 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............99 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............. 99 Integrierter Selbsttest für die Systemplatine (M-BIST)....................100 Integrierter Selbsttest für die Stromschiene des Bildschirms (L-BIST)..............100 Integrierter Bildschirmselbsttest (LCD-BIST).........................101...
Seite 6: Kapitel 1: Arbeiten Am Computer
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...
Seite 8: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
Seite 10: Kapitel 2: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 2.0 • NVIDIA Quadro T1000 • NVIDIA Quadro T2000 • NVIDIA Quadro RTX3000 • NVIDIA Quadro RTX4000 • NVIDIA Quadro RTX5000 USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt.
Seite 11: Geschwindigkeit
Geschwindigkeit Die aktuelle USB 3.0/USB-3.1 Gen 1-Spezifikation definiert fünf Geschwindigkeitsmodi: Basierend auf USB-Datenübertragung werden Sie als niedrige Geschwindigkeit, volle Geschwindigkeit, hohe Geschwindigkeit (ab Version 2.0 der Spezifikation), SuperSpeed (ab Version 3.0) und SuperSpeed+ (ab Version 3.1) kategorisiert. Der neue SuperSpeed+-Modus hat eine Übertragungsrate von 20 Gbit/s. Der USB 3.2- Standard ist abwärtskompatibel mit USB 3.1/3.0 und USB 2.0.
Seite 12: Usb Power Delivery
USB Power Delivery Die USB Power Delivery-Spezifikation ist ebenfalls eng mit USB-Typ C verbunden. Aktuell werden Smartphones, Tablets und andere Mobilgeräte oftmals über eine USB-Verbindung aufgeladen. Mit einem USB 2.0-Anschluss können bis zu 2,5 Watt Strom bereitgestellt werden – ausreichend für ein Smartphone, aber wenig mehr. Für ein Notebook werden möglicherweise bis zu 60 Watt benötigt. Durch die USB Power Delivery-Spezifikation wird diese Leistung auf 100 Watt erhöht.
Seite 13: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C
Hauptmerkmale von Thunderbolt 3 über USB Typ-C 1. Thunderbolt, USB, DisplayPort und Stromversorgung über USB-Typ-C in einem einzelnen Kabel (Funktionen können je nach Produkt variieren). 2. USB-Typ-C-Stecker und -Kabel, die kompakt und reversibel sind. 3. Unterstützt Thunderbolt Networking (*variiert je nach Produkt). 4.
Seite 14: Nvidia Quadro T1000
● Audio-HDMI unterstützt mehrere Audioformate, von Standard-Stereo bis hin zu mehrkanaligem Surround-Sound ● HDMI kombiniert Video und Mehrkanalaudio in einem einzigen Kabel, wodurch Kosten, Komplexität und das Durcheinander von mehreren Kabeln, die derzeit in AV-Systemen verwendet werden, wegfallen. ● HDMI unterstützt die Kommunikation zwischen der Videoquelle (wie z. B. einem DVD-Player) und dem DTV, und ermöglicht dadurch neue Funktionen.
Seite 15: Nvidia Quadro Rtx3000
Tabelle 3. NVIDIA Quadro T2000 (fortgesetzt) Funktion Werte Unterstützte Auflösungen und maximale Bildwiederholfrequenzen ● Max. digital: Einzelner DisplayPort 1.4-Anschluss – 7.680 x (Hz) 4.320 (8K) bei 30 Hz (mDP/Typ C zu DP) ● Max. digital: Zwei DisplayPort 1.4-Anschlüsse – 7.680 x 4.320 (8K) bei 60 Hz (mDP/Typ C zu DP) Zahlen für den Displaysupport Bis zu 4 Monitore...
Seite 16: Nvidia Quadro Rtx5000
Tabelle 5. NVIDIA Quadro RTX4000 (fortgesetzt) Funktion Werte Displaysupport eDP/mDP/HDMI/Typ C Maximale Farbtiefe Bis zu 10 Bit/Farbe Betriebssystemgrafik/Video-API-Unterstützung DirectX 12.0, OpenGL 4.6, DisplayPort 1.4, DirectX 12.1 Unterstützte Auflösungen und maximale Bildwiederholfrequenzen ● Max. digital: Einzelner DisplayPort 1.4 – 7680 x 4320 (8K) bei (Hz) 30 Hz (mDP/Typ C zu DP) ●...
Seite 17: Kapitel 3: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau Themen: • SD-Karte • SSD-Zugangsklappe • Sekundäres M.2 SSD-Laufwerk • Bodenabdeckung • Akku • SSD-Laufwerk • Sekundäres Speichermodul • SIM-Karte • WLAN-Karte • WWAN-Karte • Tastaturgitter • Tastatur • Primäres Speichermodul • Kühlkörper • Netzadapteranschluss • Betriebsschalterplatine •...
Seite 18: Installieren Der Sd-Karte
Info über diese Aufgabe Die Abbildung zeigt die Position der SD-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Bilder werden im nächsten Prüfzyklus hochgeladen. Schritte 1. Drücken Sie auf die SD-Karte, um sie vom Computer zu lösen. 2. Ziehen Sie die SD-Karte aus dem Computer heraus. Installieren der SD-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 19: Installieren Der Ssd-Zugangsklappe
Schritte 1. Drücken Sie die SSD-Zugangsklappe zur linken Seite, um die SSD-Zugangsklappe von der Bodenabdeckung zu lösen. 2. Entfernen Sie die Schrauben, mit denen die SSD-Zugangsklappe an der Unterseite befestigt ist. Installieren der SSD-Zugangsklappe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 20: Sekundäres M.2 Ssd-Laufwerk
Schritte 1. Bringen Sie die SSD-Zugangsklappe am entsprechenden Steckplatz auf der Bodenabdeckung an. 2. Drücken Sie die SSD-Zugangsklappe in Richtung der rechten Seite, um die SSD-Zugangsklappe zu verriegeln. Nächste Schritte 1. Setzen Sie die SD-Karte ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 21: Installieren Des Sekundären M.2 Ssd-Moduls
Schritte 1. Verschieben Sie den SSD-Freigabehebel, um das SSD-Modul zu entriegeln. 2. Entfernen Sie die Schraube (M2x3), mit der das SSD-Modul in seinem Steckplatz auf dem Computer befestigt ist. 3. Entfernen Sie das SSD-Modul aus dem Computer. 4. Entfernen Sie die M2x3-Schraube, mit der die SSD-Wärmefalle am SSD-Träger befestigt ist. 5.
Seite 22: Bodenabdeckung
Schritte 1. Für M.2 2280-SSD: a. Setzen Sie die M.2-SSD in den entsprechenden Steckplatz auf dem SSD-Träger ein. 2. Für M.2 2230-SSD: a. Setzen Sie die M.2-SSD in die SSD-Halterung ein. b. Bringen Sie die Schraube (M2x2) zur Befestigung der M.2-SSD an der Halterung wieder an. c.
Seite 23 Ausbau und Wiedereinbau...
Seite 24 Schritte 1. Lösen Sie die acht unverlierbare Schraube, mit der die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend an der unteren Kante der Bodenabdeckung auf. ANMERKUNG: Bei Modellen, die ohne Smartcard-Lesegerät ausgeliefert werden, hebeln Sie die Bodenabdeckung am Steckplatz des Smart Card-Lesegeräts auf.
Seite 25: Anbringen Der Bodenabdeckung
3. Heben Sie die Bodenabdeckung vom unteren Rand aus an und entfernen Sie sie vom Computer. 4. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 26 Ausbau und Wiedereinbau...
Seite 27: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
Seite 28: Einsetzen Des Akkus
Schritte 1. Entfernen Sie die drei M2x5-Schrauben, mit denen der Akku am Computer befestigt ist. 2. Heben Sie den Akku leicht an und trennen Sie das Akkukabel vom Anschluss auf dem Akku. 3. Entfernen Sie den Akku aus dem Computer. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 29: Ssd-Laufwerk
Schritte 1. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 2. Setzen Sie den Akku in den entsprechenden Steckplatz des Computers ein. 3. Bringen Sie die drei Schrauben (M2x5) an, um den Akku am Computer zu befestigen. Nächste Schritte 1.
Seite 30 Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die SSD-Kühlplatte am M.2-SSD-Modul befestigt ist. 2. Entfernen Sie die SSD-Kühlplatte. 3. Für M.2 2280-SSD: a. Entfernen Sie die Schraube (M2x3), mit der das M.2-SSD-Laufwerk am Computer befestigt ist. b. Entfernen Sie die M.2-SSD. 4.
Seite 31: Installieren Des Primären M.2 Ssd-Moduls
Installieren des primären M.2 SSD-Moduls Voraussetzungen ANMERKUNG: Für Computer, die mit M.2 2280- oder 2230-SSD in Steckplatz 3 und/oder Steckplatz 5 ausgeliefert werden. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der primären M.2-SSD und bietet eine visuelle Darstellung des Installationsverfahrens.
Seite 32: Sekundäres Speichermodul
b. Bringen Sie die Schraube (M2x3) wieder an, um das M.2-SSD-Laufwerk am Computer zu befestigen. 2. Für M.2 2230-SSD: a. Setzen Sie die M.2-SSD in die SSD-Halterung ein. b. Bringen Sie die Schraube (M2x2) zur Befestigung der M.2-SSD an der Halterung wieder an. c.
Seite 33: Einsetzen Des Sekundären Speichermoduls
Einsetzen des sekundären Speichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des sekundären Speichermoduls und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
Seite 34: Installieren Der Sim-Karte
Schritte 1. Schieben Sie die SIM-Kartenabdeckung vorsichtig in Richtung der linken Seite des Systems, um die SIM-Kartenabdeckung zu entriegeln. VORSICHT: Die SIM-Kartenabdeckung ist sehr empfindlich und kann leicht beschädigt werden, wenn Sie vor dem Öffnen nicht ordnungsgemäß entsperrt ist. 2. Drehen Sie den rechten Rand der SIM-Kartenabdeckung nach oben, um sie zu öffnen. 3.
Seite 35: Wlan-Karte
Schritte 1. Schieben Sie die SIM-Karte in den SIM-Kartensteckplatz. 2. Klappen Sie die SIM-Kartenabdeckung nach unten. 3. Schieben Sie die SIM-Kartenabdeckung zur rechten Seite des Systems, um die Abdeckung zu verriegeln. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die SD-Karte ein.
Seite 36: Einbauen Der Wlan-Karte
Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Entfernen Sie die WLAN-Kartenhalterung von der WLAN-Karte. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte schräg aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 37: Wwan-Karte
Schritte 1. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. 2. Verbinden Sie die Antennenkabel mit der WLAN-Karte. 3. Platzieren Sie die WLAN-Kartenhalterung korrekt ausgerichtet über der WLAN-Karte, um die Antennenkabel zu befestigen. 4. Ziehen Sie die unverlierbare Schraube fest, um die WLAN-Kartenhalterung an der Systemplatine zu befestigen. Nächste Schritte 1.
Seite 38: Einbauen Der Wwan-Karte
Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Lösen Sie die Schraube (M2x3), mit der die WWAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die WWAN-Kartenhalterung von der WWAN-Karte. 3.
Seite 39: Tastaturgitter
Tastaturgitter Entfernen des Tastaturgitters Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die Abbildung zeigt die Position des Tastaturgitters und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.
Seite 40: Tastatur
Schritte 1. Richten Sie das Tastaturgitter an seiner Position auf der Tastatur aus. 2. Drücken Sie die Ränder des Tastaturgitters, bis es hörbar einrastet. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die SD-Karte ein. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 41: Einbauen Der Tastatur
Schritte 1. Heben Sie den Riegel an und trennen Sie das Tastaturkabel und das Kabel für die Tastaturhintergrundbeleuchtung von den Anschlüssen auf dem Touchpadmodul. 2. Drehen Sie das System um und öffnen Sie es in einem Winkel von 90°. 3. Entfernen Sie die sieben (M2x2) Schrauben, mit denen die Tastatur an der Handballenstütze befestigt ist. 4.
Seite 42 Schritte 1. Richten Sie die Tastatur an ihrem Steckplatz an der Handballenstütze aus. 2. Führen Sie das Tastaturkabel und das Kabel für die Tastaturhintergrundbeleuchtung durch die Unterseite der Handballenstütze. 3. Bringen Sie die sieben (M2x2) Schrauben wieder an, um die Tastatur an der Handballenstütze zu befestigen. 4.
Seite 43: Primäres Speichermodul
Primäres Speichermodul Entfernen des primären Speichermoduls Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie das Tastaturgitter. 6.
Seite 44: Einsetzen Des Primären Speichermoduls
3. Hebeln Sie die Sicherungsklammern von beiden Seiten des Speichermoduls weg, bis es herausspringt. 4. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. ANMERKUNG: Wiederholen Sie die obigen Schritte, falls ein weiterer Speicher installiert ist. Einsetzen des primären Speichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 45: Kühlkörper
3. Richten Sie die beiden Klemmen auf der Speicherabdeckung vorsichtig an den Schlitzen am Computergehäuse aus und schieben Sie die Klemmen unter das Gehäuse. 4. Setzen Sie die Speicherabdeckung auf das Speichermodul. 5. Setzen Sie die Schraube (M2x3) wieder ein, um die Speicherabdeckung am Speichermodul zu befestigen. Nächste Schritte 1.
Seite 46: Einbauen Der Kühlkörperbaugruppe
ANMERKUNG: Lösen Sie die unverlierbaren Schrauben in der auf der Kühlkörperbaugruppe neben den Schrauben angegebenen Reihenfolge [1 > 2 > 3 > 4 > 5 > 6 > 7 > 8]. 4. Heben Sie die Kühlkörperbaugruppe an und entfernen Sie sie aus dem Computer. Einbauen der Kühlkörperbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 47: Netzadapteranschluss
Netzadapteranschluss Entfernen des Netzadapter-Ports Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die Kühlkörper-Baugruppe. Info über diese Aufgabe Die Abbildung zeigt die Position des Netzadapter-Ports und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Seite 48: Betriebsschalterplatine
Schritte 1. Platzieren Sie das Netzadapterkabel korrekt ausgerichtet auf dem Computer. 2. Setzen Sie den Netzadapter-Port in seinen Steckplatz auf der Handballenstütze. 3. Platzieren Sie die Netzadapterkabelhalterung auf dem Netzadapter-Port. 4. Setzen Sie die Schraube (M2x3) wieder ein, um die Netzadapterkabelhalterung am Computer zu befestigen. 5.
Seite 49: Einbauen Der Netzschalterplatine
Schritte 1. Trennen Sie das Kabel der Netzschalterplatine vom Anschluss auf der Systemplatine. 2. Lösen Sie das Kabel der Netzschalterplatine von der Handballenstütze. 3. Entfernen Sie die Schraube (M2x3) zur Befestigung der Netzschalterplatine am Gehäuse. 4. Entfernen Sie die Netzschalterplatine mit dem Kabel der Netzschalterplatine vom Computer. 5.
Seite 50: Netzschalterplatine Mit Fingerabdruckleser
Schritte 1. Verbinden Sie das Kabel der Netzschalterplatine mit der Netzschalterplatine. 2. Richten Sie die Netzschalterplatine aus und platzieren Sie sie mit dem Netzschalterkabel im entsprechenden Steckplatz am Computer. 3. Befestigen Sie die Schraube (M2x3) wieder, um die Netzschalterplatine am Gehäuse zu befestigen. 4.
Seite 51: Einbauen Der Netzschalterbaugruppe Mit Fingerabdruckleser
Schritte 1. Entfernen Sie die Schraube (M2.5x2.5) zur Befestigung der Netzschalterbaugruppe mit Fingerabdruckleser-Kabelhalterung an der Netzschalterplatine. 2. Entfernen Sie die Netzschalterbaugruppe mit Fingerabdruckleser-Kabelhalterung von der Netzschalterplatine. 3. Trennen Sie die das Kabel der Netzschalterbaugruppe mit Fingerabdruckleser von der Netzschalterplatine. 4. Trennen Sie das Kabel der Netzschalterplatine vom Anschluss auf der Systemplatine. 5.
Seite 52: Installieren Des Inneren Rahmens
Info über diese Aufgabe Die Abbildung zeigt die Position des inneren Rahmens und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Lösen Sie das WLAN- und das WWAN-Antennenkabel aus der Kabelführung. 2. Entfernen Sie die acht M2x5-Schrauben und die zehn M2x2.5-Schrauben, mit denen der innere Rahmen am Computergehäuse befestigt ist.
Seite 53: Smart Card-Kartenträger
Schritte 1. Richten Sie den inneren Rahmen entsprechend aus und setzen Sie ihn in das Computergehäuse ein. 2. Bringen Sie die acht M2x5-Schrauben und die zehn M2x2.5-Schrauben, mit denen der innere Rahmen befestigt wird, wieder an. 3. Verlegen Sie die WLAN- und WWAN-Antennenkabel durch die Kabelführungen. Nächste Schritte 1.
Seite 54: Einbauen Des Smartcard-Lesegeräts
Info über diese Aufgabe Die Abbildung zeigt die Position des SmartCard-Lesegeräts an und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Kabel der Touchpad-Tasten vom Touchpad. 2. Trennen Sie das Kabel des SmartCard-Lesegeräts vom Anschluss auf der USH-Tochterplatine. 3.
Seite 55: Touchpad-Taste
Schritte 1. Setzen Sie das SmartCard-Lesegerät am entsprechenden Steckplatz in den Computer ein und richten Sie es aus. 2. Bringen Sie die beiden Schrauben (M2x2.5) zur Befestigung des SmartCard-Lesegeräts wieder an. 3. Befestigen Sie das Kabel des SmartCard-Lesegeräts am Touchpad. 4.
Seite 56: Installieren Der Touchpad-Tasten
Schritte 1. Trennen Sie das Kabel der Touchpadtasten vom Anschluss auf dem Touchpad. 2. Entfernen Sie die zwei Schrauben (M2x2.5), mit denen die Touchpad-Tasten an der Handballenstütze befestigt sind. 3. Entfernen Sie die Touchpadtasten von der Handballenstütze. Installieren der Touchpad-Tasten Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 57: Sd-Kartenleser
Schritte 1. Setzen Sie die Touchpad-Tasten in den Steckplatz auf der Handballenstütze ein. 2. Bringen Sie die beiden Schrauben (M2x2.5) zur Befestigung der Touchpad-Tasten an der Handballenstütze wieder an. 3. Schließen Sie das Kabel der Touchpad-Tasten an den Anschluss im Touchpad an. Nächste Schritte 1.
Seite 58: Einbauen Des Sd-Kartenlesers
2. Trennen Sie das Kabel der LED-Platine vom SD-Kartenleser auf der Unterseite des Computers. 3. Entfernen Sie die Schraube (M2x2), die zur Befestigung des SD-Kartenlesers dient. 4. Schieben und entfernen Sie den SD-Kartenleser mit seinem Kabel aus dem Computer. Einbauen des SD-Kartenlesers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 59: Netzschalter
Netzschalter Entfernen des Netzschalters Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie die Kühlkörper-Baugruppe. 6.
Seite 60: Netzschalterbaugruppe Mit Fingerabdruckleser
Schritte 1. Setzen Sie den Netzschalter in den Steckplatz auf dem Computer ein. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung des Netzschalters wieder an. Nächste Schritte 1. Bauen Sie die Netzschalterplatine ein. 2. Bauen Sie die Kühlkörperbaugruppe ein. 3.
Seite 61: Einbauen Der Netzschalterbaugruppe Mit Fingerabdruckleser
Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Netzschalterbaugruppe mit Fingerabdruckleser am entsprechenden Steckplatz auf dem Computer befestigt ist. 2. Entfernen Sie die Netzschalterbaugruppe mit Fingerabdruckleser aus dem Computer. Einbauen der Netzschalterbaugruppe mit Fingerabdruckleser Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 62: Gpu-Stromkabel
Schritte 1. Setzen Sie die Netzschalterbaugruppe mit Fingerabdruckleser in den entsprechenden Steckplatz auf dem Computer. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung der Netzschalterbaugruppe mit Fingerabdruckleser wieder an. Nächste Schritte 1. Bauen Sie die Netzschalterplatinen-Baugruppe mit Fingerabdruckleser ein. 2.
Seite 63: Installieren Des Gpu-Stromkabels
2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel von der GPU-Karte zu trennen. 3. Führen Sie die oben angegebenen Schritte durch, um das GPU-Stromkabel von der Systemplatine zu trennen. 4. Ziehen Sie das GPU-Stromkabel vom Computer ab. Installieren des GPU-Stromkabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 64: Systemplatine
Systemplatine Hauptplatine entfernen Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die SSD-Zugangsklappe. 4. Entfernen Sie das sekundäre M.2 SSD-Laufwerk. 5. Entfernen Sie die Bodenabdeckung. 6.
Seite 65 Schritte 1. Hebeln Sie den GPU-Stromkabelanschluss vorsichtig ab, ohne den Anschlusskopf zu berühren, um den GPU-Stromkabelanschluss von der Systemplatine auf der Oberseite des Systems zu lösen. 2. Schieben Sie den GPU-Stromkabelanschluss leicht nach außen, um das GPU-Stromkabel vom Anschluss auf der Systemplatine zu trennen.
Seite 66: Einbauen Der Systemplatine
ANMERKUNG: Entfernen Sie bei UMA-Modellen die zwei Schrauben (M2x3), mit denen der einzelne Trägerverbinder an der Unterseite des Systems befestigt ist. 10. Entfernen Sie die Trägerverbinder vom Computer. 11. Entfernen Sie die Schraube (M2x5), die zur Befestigung der Bildschirmkabelhalterung dient. 12.
Seite 67 Ausbau und Wiedereinbau...
Seite 68 Schritte 1. Befestigen Sie die Knopfzellenbatterie an der Handballenstütze und setzen Sie die Systemplatine in den Steckplatz an der Handballenstütze. 2. Bringen Sie die drei Schrauben (M2x5) zur Befestigung der Systemplatine an der Handballenstütze wieder an. 3. Schließen Sie das Bildschirmkabel, das Touchscreen-Kabel (für Modelle, die mit Touchscreen ausgeliefert werden) oder das IR- Kamerakabel (für Modelle, die mit IR-Kamera ausgeliefert werden), das Netzadapterkabel, das Touchpad-Kabel, das USH- Tochterplatinen-FFC (für Modelle, die mit USH-Tochterplatine ausgeliefert werden) und das Kabel der Netzschalterplatine an die Anschlüsse auf der Systemplatine an.
Seite 69: Gpu-Karte
Nächste Schritte 1. Installieren Sie den inneren Rahmen. 2. Bauen Sie die Kühlkörperbaugruppe ein. 3. Installieren Sie den primären Speicher. 4. Bauen Sie die Tastatur ein. 5. Bauen Sie das Tastaturgitter ein. 6. Setzen Sie die WLAN-Karte ein. 7. Setzen Sie die WWAN-Karte ein.
Seite 70: Installieren Der Gpu-Karte
Installieren der GPU-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der GPU-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Bilder werden im nächsten Prüfzyklus hochgeladen Schritte 1.
Seite 71: Einbauen Des Lautsprechers
13. Entfernen Sie die Tastatur. 14. Entfernen Sie den primären Speicher. 15. Entfernen Sie die Kühlkörper-Baugruppe. 16. Entfernen Sie den inneren Rahmen. 17. Entfernen Sie das GPU-Stromkabel. 18. Entfernen Sie die GPU-Karte. 19. Entfernen Sie die Hauptplatine. Info über diese Aufgabe Die Abbildung zeigt die Position des Lautsprechers und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Seite 72 Schritte 1. Richten Sie das Lautsprechermodul aus und setzen Sie es in den Steckplatz am oberen Rand der Handballenstütze. 2. Bringen Sie die drei Stücke Klebeband an, um das Lautsprecherkabel an der Handballenstütze zu befestigen. Nächste Schritte 1. Bauen Sie die Hauptplatine ein.
Seite 73: Mittlere Abdeckung
Mittlere Abdeckung Entfernen der mittleren Abdeckung Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die SSD-Zugangsklappe. 4. Entfernen Sie das sekundäre M.2 SSD-Laufwerk. 5. Entfernen Sie die Bodenabdeckung. 6.
Seite 74: Einsetzen Der Mittleren Abdeckung
2. Entfernen Sie die mittlere Abdeckung vom Computer. Einsetzen der mittleren Abdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der mittleren Abdeckung und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
Seite 75: Bildschirmbaugruppe
14. Bauen Sie die Batterie ein. 15. Bringen Sie die Bodenabdeckung 16. Installieren Sie das sekundäre M.2 SSD-Laufwerk. 17. Installieren Sie die SSD-Zugangsklappe. 18. Setzen Sie die SD-Karte ein. 19. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
Seite 76 Ausbau und Wiedereinbau...
Seite 77: Einbauen Der Bildschirmbaugruppe
8. Entfernen Sie die Bildschirmbaugruppe von der Handballenstütze. ANMERKUNG: Die Touchscreen-Bildschirmbaugruppe für Precision 7550 ist eine Hinge Up Design (HUD)-Konstruktion und kann nicht weiter zerlegt werden, sobald sie aus dem Gehäuse entfernt wurde. Wenn Komponenten der Touchscreen- Bildschirmbaugruppe defekt sind und ersetzt werden müssen, ersetzen Sie die gesamte Touchscreen-Bildschirmbaugruppe.
Seite 78 Ausbau und Wiedereinbau...
Seite 79 Schritte ANMERKUNG: Bevor Sie die Bildschirmbaugruppe installieren, stellen Sie sicher, dass die Bildschirmscharniere in einem 140- Grad-Winkel zur Bildschirmbaugruppe geöffnet sind, um die Bildschirmbaugruppe an der Handballenstütze einzupassen. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handballenstütze aus. 2.
Seite 80: Handballenauflage
11. Bringen Sie die Bodenabdeckung 12. Installieren Sie das sekundäre M.2 SSD-Laufwerk. 13. Installieren Sie die SSD-Zugangsklappe. 14. Setzen Sie die SD-Karte ein. 15. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenauflage Entfernen der Handballenstütze Voraussetzungen 1.
Seite 81: Einbauen Der Handballenstütze
Einbauen der Handballenstütze Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Handballenstütze vor der Durchführung der Vor-Installationsverfahren von Teilen für ein Verfahren zur Installation der Handballenstütze.
Seite 82: Bildschirmblende
Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Setzen Sie die mittlere Abdeckung ein. 3. Installieren Sie den Lautsprecher. 4. Bauen Sie die Hauptplatine ein. 5. Setzen Sie die GPU-Karte ein. 6. Installieren Sie das GPU-Stromkabel. 7. Installieren Sie den inneren Rahmen.
Seite 83: Einbauen Der Bildschirmblende (Ohne Touchfunktion)
20. Entfernen Sie den Lautsprecher. 21. Entfernen Sie die mittlere Abdeckung. 22. Entfernen Sie die Bildschirmbaugruppe. Info über diese Aufgabe Die Abbildung zeigt die Position der Bildschirmblende und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Bilder werden im nächsten Prüfzyklus hochgeladen. Schritte 1.
Seite 84 Info über diese Aufgabe Die Abbildung zeigt die Position der Bildschirmblende und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Bringen Sie die Blende an der Bildschirmbaugruppe an. 2. Drücken Sie die Kanten der Bildschirmblende, bis diese in die Bildschirmbaugruppe einrastet. Nächste Schritte 1.
Seite 85: Bildschirm
18. Bringen Sie die Bodenabdeckung 19. Installieren Sie das sekundäre M.2 SSD-Laufwerk. 20. Installieren Sie die SSD-Zugangsklappe. 21. Setzen Sie die SD-Karte ein. 22. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirmdisplays (ohne Touchfunktion) Voraussetzungen 1.
Seite 86 Schritte 1. Entfernen Sie die zwei M2.5x2.5-Schrauben und die zwei M2x2.5-Schrauben, mit denen das Bildschirmdisplay an der Bildschirmbaugruppe befestigt ist. 2. Heben und drehen Sie das Bildschirmdisplay um, um auf das Bildschirmkabel zugreifen zu können. 3. Lösen Sie das leitfähige Klebeband vom Bildschirmkabel. 4.
Seite 87: Einbauen Des Bildschirmdisplays (Ohne Touchfunktion)
Einbauen des Bildschirmdisplays (ohne Touchfunktion) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des Bildschirmdisplays und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.
Seite 88: Bildschirmscharniere
3. Befestigen Sie das transparente Klebeband und das leitfähige Klebeband über dem Gummiklebestreifen, um das Bildschirmkabel abzudecken. 4. Richten Sie den Bildschirm an den Halterungen auf der Bildschirmbaugruppe aus. 5. Bringen Sie die zwei M2.5x2.5-Schrauben und die zwei M2x2.5-Schrauben zur Befestigung des Bildschirmdisplays an der Bildschirmbaugruppe an.
Seite 89: Einbauen Des Bildschirmscharniers (Ohne Touchfunktion)
18. Entfernen Sie die GPU-Karte. 19. Entfernen Sie die Hauptplatine. 20. Entfernen Sie die Bildschirmbaugruppe. 21. Entfernen Sie den Lautsprecher. 22. Entfernen Sie die Bildschirmblende. 23. Entfernen Sie den Bildschirm. Info über diese Aufgabe Die Abbildung zeigt die Position des Bildschirmscharniers und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Bilder werden im nächsten Prüfzyklus hochgeladen.
Seite 90 Schritte 1. Stecken Sie das Bildschirmscharnier in den Schlitz an der Bildschirmbaugruppe. 2. Setzen Sie die acht Schrauben (M2.5x2.5) wieder ein, um das Bildschirmscharnier an der Bildschirmbaugruppe zu befestigen. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmblende ein.
Seite 91: Kamera
Kamera Entfernen der Kamera (ohne Touchscreen) Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. Entfernen Sie die SSD-Zugangsklappe. 4. Entfernen Sie das sekundäre M.2 SSD-Laufwerk. 5. Entfernen Sie die Bodenabdeckung. 6.
Seite 92: Installieren Der Kamera
Schritte 1. Lösen Sie das Klebeband, welches das Kameramodul abdeckt. 2. Trennen Sie das Bildschirmkabel vom Kameramodul. 3. Hebeln Sie die Kameraverschlusskappe vorsichtig von der oberen Kante des Kameraauslösers und entfernen Sie sie von der hinteren Bildschirmabdeckung. 4. Hebeln Sie das Kameramodul vorsichtig aus der hinteren Bildschirmabdeckung. Installieren der Kamera Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
Seite 93: P-Sensorplatine
11. Bauen Sie die Tastatur ein. 12. Bauen Sie das Tastaturgitter ein. 13. Setzen Sie die WLAN-Karte ein. 14. Setzen Sie die WWAN-Karte ein. 15. Installieren Sie den sekundären Speicher. 16. Setzen Sie die SIM-Karte ein. 17. Installieren Sie das primäre M.2 SSD-Laufwerk.
Seite 94: Installieren Der P-Sensorplatine
Installieren der P-Sensorplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der P-Systemplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Bilder werden im nächsten Prüfzyklus hochgeladen Schritte 1.
Seite 95 8. Entfernen Sie die SIM-Karte. 9. Entfernen Sie den sekundären Speicher. 10. Entfernen Sie die WWAN-Karte. 11. Entfernen Sie die WLAN-Karte. 12. Entfernen Sie das Tastaturgitter. 13. Entfernen Sie die Tastatur. 14. Entfernen Sie den primären Speicher. 15. Entfernen Sie die Kühlkörper-Baugruppe. 16.
Seite 96: Einbauen Des Bildschirmkabels
3. Ziehen Sie das Bildschirmkabel von der Bildschirmabdeckung ab und lösen Sie das Kabel aus den Kabelführungen. 4. Entfernen Sie das Bildschirmkabel von der hinteren Bildschirmabdeckung. Einbauen des Bildschirmkabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
Seite 97: Hintere Bildschirmabdeckung
6. Bauen Sie die Hauptplatine ein. 7. Setzen Sie die GPU-Karte ein. 8. Installieren Sie das GPU-Stromkabel. 9. Installieren Sie den inneren Rahmen. 10. Bauen Sie die Kühlkörperbaugruppe ein. 11. Installieren Sie den primären Speicher. 12. Bauen Sie die Tastatur ein.
Seite 98 Info über diese Aufgabe Die Abbildung unten zeigt die hintere Bildschirmabdeckung nach Durchführen aller vorherigen Verfahren zum Entfernen von Teilen für einen Austausch der hinteren Bildschirmabdeckung. Zum Installieren der Komponenten legen Sie die hintere Bildschirmabdeckung auf einer ebenen Oberfläche ab. 1.
Seite 99: Kapitel 4: Fehlerbehebung
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
Seite 100: Integrierter Selbsttest Für Die Systemplatine (M-Bist)
Integrierter Selbsttest für die Systemplatine (M-BIST) Info über diese Aufgabe Schritte 1. Halten Sie sowohl die M-Taste sowie den Netzschalter gedrückt, um den M-BIST einzuleiten. 2. Die Batteriestatusanzeige leuchtet gelb, wenn die Systemplatine fehlerhaft ist. 3. Tauschen Sie die Systemplatine aus, um das Problem zu beheben. ANMERKUNG: Die Batteriestatus-LED leuchtet nicht, wenn die Systemplatine ordnungsgemäß...
Seite 101: Integrierter Bildschirmselbsttest (Lcd-Bist)
Integrierter Bildschirmselbsttest (LCD-BIST) Info über diese Aufgabe Schritte 1. Halten Sie die D-Taste gedrückt und drücken Sie anschließend den Netzschalter. 2. Geben Sie sowohl die D-Taste als auch den Netzschalter frei, wenn der Computer mit dem POST beginnt. 3. Auf dem Bildschirm wird eine einheitliche Farbe angezeigt oder es werden verschiedene Farben durchlaufen. ANMERKUNG: Die Reihenfolge der Farben variiert je nach Hersteller des Bildschirms.
Seite 102 Tabelle 7. LED-Codes Diagnoseanzeigecodes Problembeschreibung Empfohlene Lösung TPM-Erkennungsfehler Austauschen der Systemplatine Nicht behebbarer SPI Flash-Fehler Austauschen der Systemplatine EC kann i-Fuse nicht programmieren Austauschen der Systemplatine 1, 6 Generischer Catch-all für EC-Code-Flow- Trennen Sie alle Stromversorgungsquellen (Wechselstrom, Fehler Akku, Knopfzelle) und entladen Sie den Reststrom, indem Sie den Netzschalter gedrückt halten.
Seite 103: Ein- Und Ausschalten Des Wlan
Ein- und Ausschalten des WLAN Info über diese Aufgabe Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit.
Seite 104: Kapitel 5: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
