Dell Precision 7540 Servicehandbuch

Dell Precision 7540 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Precision 7540:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

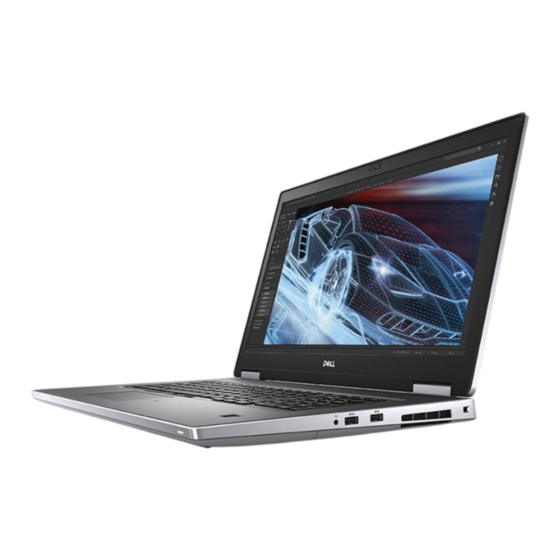

Dell Precision 7540
Service-Handbuch
Vorschriftenmodell: P74F
Vorschriftentyp: P74F002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7540

Inhaltszusammenfassung für Dell Precision 7540

  • Seite 1 Dell Precision 7540 Service-Handbuch Vorschriftenmodell: P74F Vorschriftentyp: P74F002...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10........................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten......................8 HDMI 2.0....................................8 USB-Funktionen..................................
  • Seite 4 Einbauen des M.2-SSD-Moduls...........................38 2,5-Zoll-Festplattenlaufwerk............................. 40 Entfernen der Festplattenbaugruppe......................... 40 Einbauen der Festplattenbaugruppe..........................41 Zwischenplatine des Festplattenlaufwerks........................42 Entfernen der Festplatten-Zwischenplatine......................42 Installieren der Festplatten-Zwischenplatine......................43 Knopfzellenbatterie................................44 Entfernen der Knopfzellenbatterie..........................44 Einsetzen der Knopfzellenbatterie..........................45 Netzanschluss-Port................................46 Entfernen des Netzanschlusses..........................46 Installieren des Netzanschlusses..........................
  • Seite 5 Entfernen des eDP-Kabels............................88 Einbauen des eDP-Kabels.............................89 Bildschirmhalterung................................90 Entfernen der Bildschirmhalterung..........................90 Installieren der Bildschirmhalterung..........................91 4 Fehlerbehebung......................... 93 Enhanced Pre-boot System Assessment – ePSA-Diagnose..................93 Ausführen der ePSA-Diagnose............................ 93 Diagnose-LED..................................93 Batteriestatus-LED................................94 5 Wie Sie Hilfe bekommen......................96 Kontaktaufnahme mit Dell..............................96 Inhaltsverzeichnis...

  • Seite 6: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.

  • Seite 8: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • HDMI 2.0 • USB-Funktionen • USB Typ-C HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle.

  • Seite 9: Usb-Funktionen

    USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht. Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. Tabelle 1.

  • Seite 10: Kompatibilität

    Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0- Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320Mbit/s (40 MB/s) - das ist der tatsächliche reale Höchstwert.

  • Seite 11: Usb Typ-C

    USB Typ-C USB-Typ C ist ein neuer, extrem kleiner physischer Anschluss. Der Anschluss selbst kann viele verschiedene neue USB-Standards wie USB 3.1 und USB Power Delivery (USB-PD) unterstützen. Abwechselnder Modus USB-Typ C ist ein neuer, extrem kleiner Anschlussstandard. Er ist um zwei Drittel kleiner als der ältere USB-Typ-A-Anschluss. Es handelt sich um einen einzelnen Anschlussstandard, der mit jeder Art von Gerät kompatibel sein sollte.

  • Seite 12: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C

    Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte. Thunderbolt 3 verwendet einen USB-Typ-C-Stecker/Port für den Anschluss an unterstützte Peripheriegeräte.

  • Seite 13: Entfernen Und Einbauen Von Komponenten

    Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 • Kunststoffstift ANMERKUNG: Der Schraubendreher Nr. 0 ist für Schrauben 0-1 und der Schraubendreher Nr. 1 ist für Schrauben 2-4 Liste der Schraubengrößen Tabelle 2. Precision 7540 Komponente Schraubentyp Menge Abbildung M2.0x2.0 Tastatur M2.0x3.0 SSD-Kühlplatte...

  • Seite 14: Sd-Karte

    Komponente Schraubentyp Menge Abbildung M2,5x4,0 Scharnierabdeckung Bildschirmbaugruppe (unten) M2,5X6,0 Bildschirmbaugruppe (hinten) M3,0x3,0 HDD-Halterungen SD-Karte Entfernen der SD-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Drücken Sie die SD-Karte ein, um sie vom System zu lösen. 3.

  • Seite 15: Bodenabdeckung

    2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die SD-Karte. 3. So entfernen Sie die Bodenabdeckung: a) Lösen Sie die 7 unverlierbaren Schrauben, mit denen die Bodenabdeckung am System befestigt ist [1].

  • Seite 16: Einbauen Der Bodenabdeckung

    ANMERKUNG: Hebeln Sie die Bodenabdeckung auf und stellen Sie sicher, dass Sie Hände oder Kunststoffstifte verwenden – verwenden Sie keine anderen scharfen Objekte, da dies das Gehäuse beschädigen kann. Einbauen der Bodenabdeckung 1. Einbauen der Bodenabdeckung: a) Schieben Sie die Bodenabdeckung in ihren Steckplatz, bis sie hörbar einrastet [1, 2]. b) Ziehen Sie die sichernden Schrauben fest, um die Abdeckung am System zu befestigen [3].

  • Seite 17: Akku

    Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. Entfernen und Einbauen von Komponenten...

  • Seite 18: Entfernen Des Akkus

    • Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und Wiederverkäufern. Entfernen des Akkus 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: SD-Karte Bodenabdeckung 3. So entfernen Sie den 6-Zellen-Akku: a) Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku [1].

  • Seite 19: Einsetzen Des Akkus

    Einsetzen des Akkus 1. So setzen Sie den 6-Zellen-Akku ein: a) Setzen Sie den Akku in den entsprechenden Steckplatz im System ein [1]. b) Setzen Sie die 3 Schrauben (M2,5x3,0) zur Befestigung des Akkus am System wieder ein [2]. c) Verbinden Sie das Akkukabel mit dem Anschluss am Akku [3]. Entfernen und Einbauen von Komponenten...
  • Seite 20 2. So setzen Sie den 4-Zellen-Akku ein: a) Setzen Sie den Akku in den entsprechenden Steckplatz im System ein [1]. b) Setzen Sie die 2 Schrauben (M2,5x3,0) zur Befestigung des Akkus am System wieder ein [2]. c) Schließen Sie das Akkukabel am Anschluss in der Systemplatine an [3]. Entfernen und Einbauen von Komponenten...

  • Seite 21: Tastatur

    3. Bauen Sie folgende Komponenten ein: Bodenabdeckung SD-Karte 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Tastatur Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 22 b) Drehen Sie das System um und öffnen Sie es in einem Winkel von 90°. c) Hebeln Sie mithilfe eines Kunststoffstifts das Tastaturgitter hoch. Beginnen Sie dabei an den Aussparungen an der oberen Kante [1, 2] und fahren Sie an den Seiten und am unteren Rand des Tastaturgitters fort. Entfernen und Einbauen von Komponenten...
  • Seite 23 d) Heben Sie das Tastaturgitter aus dem System heraus. e) Entfernen Sie die 6 Schrauben (M2,0x2,0), mit denen die Tastatur an der Handballenstütze befestigt ist [1]. f) Hebeln Sie die untere Kante der Tastatur an und arbeiten Sie dann entlang der linken und rechten Seite der Tastatur [2, 3, 4]. Entfernen und Einbauen von Komponenten...

  • Seite 24: Einbauen Der Tastatur

    g) Schieben Sie die Tastatur aus dem System. Einbauen der Tastatur 1. So bauen Sie die Tastatur ein: Entfernen und Einbauen von Komponenten...
  • Seite 25 a) Richten Sie die Tastatur aus und führen Sie die Kabel zurück bis zur Unterseite des Fach. b) Richten Sie die Tastatur an dem zugehörigen Fach aus und drücken Sie sie hinein, indem Sie sich am linken, rechten und unteren Rand entlang arbeiten [1, 2, 3].
  • Seite 26 e) Drehen Sie das System um 90°, um auf das Tastaturkabel zuzugreifen. f) Verbinden Sie das Tastaturkabel, das Kabel des Fingerabdruck-Lesegeräts und das Kabel der Fingerabdrucktaste mit den Anschlüssen auf der Systemplatine. Entfernen und Einbauen von Komponenten...

  • Seite 27: Primäres Speichermodul

    ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel beim Zusammenlegen perfekt ausgerichtet wird. ANMERKUNG: Stellen Sie sicher, dass das Tastaturdatenkabel beim Zusammenlegen perfekt ausgerichtet wird. 3. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SD-Karte 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 28: Sekundäres Speichermodul

    b) Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern. 2. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Sekundäres Speichermodul Entfernen des sekundären Speichermoduls 1.

  • Seite 29: Einsetzen Des Sekundären Speichermoduls

    ANMERKUNG: Wiederholen Sie Schritt (c) und (d), wenn ein weiterer Speicher eingesetzt ist. Einsetzen des sekundären Speichermoduls 1. So setzen Sie das sekundäre Speichermodul ein: a) Legen Sie das Speichermodul in den Speichersockel ein [1]. b) Drücken Sie auf die Klammern, um das Speichermodul auf der Systemplatine zu sichern [2]. c) Schieben Sie die Speicherabdeckung auf das Speichermodul [3].

  • Seite 30: Wwan-Karte

    2. Bauen Sie folgende Komponenten ein: Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WWAN-Karte Entfernen der WWAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 31: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte 1. So bauen Sie die WWAN-Karte ein: a) Schieben Sie die WWAN-Karte in den Steckplatz auf der Systemplatine [1]. b) Ziehen Sie die WWAN-Antennenkabel durch die Kabelführung. c) Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN-Karte [2]. d) Platzieren Sie die WWAN-Kartenhalterung auf der WWAN-Karte und bringen Sie die einzelne (M2,0x3,0)-Schraube zur Befestigung der Halterung am System wieder an [3,4].

  • Seite 32: Wlan-Karte

    2. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 33: Einbauen Der Wlan-Karte

    Einbauen der WLAN-Karte 1. So bauen Sie die WLAN-Karte ein: a) Setzen Sie die WLAN-Karte in den WLAN-Kartensteckplatz auf der Systemplatine ein [1]. b) Ziehen Sie die WLAN-Antennenkabel durch die Kabelführung. c) Verbinden Sie die Antennenkabel mit den Anschlüssen in der WLAN-Karte [2]. d) Richten Sie die WLAN-Metallhalterung über die WLAN-Karte aus und bringen Sie die Schraube (M2,0x3,0) zur Befestigung der WLAN-Metallhalterung an der Hauptplatine an [3,4].

  • Seite 34: Sim-Karte

    2. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SIM-Karte Entfernen der SIM-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 35: Installieren Der Sim-Karte

    Installieren der SIM-Karte 1. So installieren Sie die SIM-Karte: a) Schieben Sie die SIM-Karte in das SIM-Kartenfach [1]. b) Klappen Sie die SIM-Kartenabdeckung nach unten [2]. c) Schieben Sie die SIM-Kartenabdeckung zur Vorderseite des Systems, um die SIM-Kartenabdeckung zu verriegeln [3]. Entfernen und Einbauen von Komponenten...

  • Seite 36: Ssd-Laufwerk

    2. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SSD-Laufwerk Entfernen des M.2-SSD-Laufwerks – SSD-Modul 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 37 Entfernen und Einbauen von Komponenten...

  • Seite 38: Einbauen Des M.2-Ssd-Moduls

    Einbauen des M.2-SSD-Moduls 1. So bauen Sie das M.2-SSD-Modul (Steckplatz 4) ein: a) Setzen Sie die M.2-SSD in den entsprechenden Steckplatz im System ein [1]. b) Setzen Sie die Schraube (M2,0x3,0) zur Befestigung der M.2-SSD im System wieder ein [2]. c) Platzieren Sie die Kühlplatte über dem M.2-SSD-Modul [3].
  • Seite 39 Entfernen und Einbauen von Komponenten...

  • Seite 40: 2,5-Zoll-Festplattenlaufwerk

    2. Bauen Sie folgende Komponenten ein: Akku SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 2,5-Zoll-Festplattenlaufwerk Entfernen der Festplattenbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 41: Einbauen Der Festplattenbaugruppe

    c) Entfernen Sie die Festplattenbaugruppe vom System. d) Entfernen Sie die vier M3.0x3.0-Schrauben, mit denen die Festplattenbaugruppe an der Festplattenlaufwerkhalterung befestigt ist. e) Entnehmen Sie das Festplattenlaufwerk aus der Festplattenlaufwerkhalterung. Einbauen der Festplattenbaugruppe 1. So bauen Sie die Festplattenbaugruppe ein: a) Setzen Sie das Festplattenlaufwerk in die Festplattenhalterung ein und setzen Sie die 4 Schrauben (M3,0x3,0) wieder ein, mit denen das Festplattenlaufwerk an der Festplattenhalterung befestigt wird.

  • Seite 42: Zwischenplatine Des Festplattenlaufwerks

    b) Setzen Sie die Festplattenbaugruppe in ihren Steckplatz im System ein [1]. c) Setzen Sie die 4 Schrauben (M2,5x3,0) wieder ein, um die Festplattenbaugruppe am System zu befestigen [2]. 2. Bauen Sie folgende Komponenten ein: Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 43: Installieren Der Festplatten-Zwischenplatine

    Festplatte 3. So entfernen Sie die Festplatten-Zwischenplatine: a) Entfernen Sie die 2 M2.0x3.0-Schrauben, mit denen die Festplatten-Zwischenplatine an der Systemplatine befestigt ist [1]. b) Entfernen Sie die Festplatten-Zwischenplatine aus dem System [2]. Installieren der Festplatten-Zwischenplatine 1. So installieren Sie die Festplatten-Zwischenplatine: a) Richten Sie die Festplatten-Zwischenplatine an ihrer Position am System aus [1].

  • Seite 44: Knopfzellenbatterie

    2. Bauen Sie folgende Komponenten ein: Festplatte Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 45: Einsetzen Der Knopfzellenbatterie

    VORSICHT: Durch das Trennen der Knopfzellenbatterie können die BIOS-Einstellungen, die Uhrzeit und das Datum in den Systemeinstellungen zurückgesetzt werden, was zu BitLocker oder anderen Sicherheitszurücksetzungen führt. Einsetzen der Knopfzellenbatterie 1. So setzen Sie die Knopfzellenbatterie ein: a) Setzen Sie die Knopfzellenbatterie wieder in die entsprechende Aussparung auf dem System ein. b) Verbinden Sie das Kabel der Knopfzellenbatterie mit dem System.

  • Seite 46: Netzanschluss-Port

    2. Bauen Sie folgende Komponenten ein: Handballenstütze Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzanschluss-Port Entfernen des Netzanschlusses 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 47 anschlusskabels c) Entfernen Sie die Schraube (M2,0x5,0), mit der die Netzanschlusskabel-Metallhalterung am System befestigt ist [1]. d) Entfernen Sie die Metallhalterung vom System [2]. e) Heben Sie den Netzanschluss-Port aus dem System [3]. Entfernen und Einbauen von Komponenten...

  • Seite 48: Installieren Des Netzanschlusses

    Installieren des Netzanschlusses 1. So installieren Sie den Netzanschluss: a) Verbinden Sie den Netzanschluss mit dem System [1]. b) Platzieren Sie die Metallhalterung des Netzanschlusskabels [2]. c) Setzen Sie die Schraube (M2,0x5,0) wieder ein, um die Metallhalterung am System zu befestigen [3]. Entfernen und Einbauen von Komponenten...
  • Seite 49 d) Bringen Sie das Klebeband an, um das Netzanschlusskabel zu befestigen [1]. e) Verlegen Sie das Kabel durch die Kabelführung und bringen Sie das Klebeband an [2]. f) Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine [3]. Entfernen und Einbauen von Komponenten...

  • Seite 50: Handballenauflage

    2. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenauflage Entfernen der Handballenstütze 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 51 c) Drehen Sie das System um und trennen Sie das Kabel der Systemplatine und das Betriebsschalterkabel von den Anschlüssen auf der Systemplatine [1, 2]. d) Entfernen Sie die 2 Schrauben (M2,0x3,0), mit denen die Handballenstütze am System befestigt ist [3]. Entfernen und Einbauen von Komponenten...
  • Seite 52 e) Drücken Sie auf die Bohrung an der Unterseite des Systems, um die Handballenstütze vom unteren Gehäuse zu lösen. f) Heben Sie die Handballenstütze aus dem System. Entfernen und Einbauen von Komponenten...

  • Seite 53: Einbauen Der Handballenstütze

    Einbauen der Handballenstütze 1. So bauen Sie die Handballenstütze ein: a) Richten Sie die Handballenstütze am System aus und drücken Sie sie nach unten, bis sie einrastet . b) Setzen Sie die )2 Schrauben (M2,0x3,0) wieder ein, mit denen die Handballenstütze am System befestigt wird [1]. c) Schließen Sie die Systemplatine und das Netzkabel an die Anschlüsse auf der Systemplatine an [2, 3].
  • Seite 54 d) Drehen Sie das System um und setzen Sie die 2 Schrauben (M2,0x3,0) und 11 Schrauben (M2,0x5,0) wieder ein, um die Handballenstütze am System zu befestigen [1, 2]. e) Verbinden Sie das Touchpadkabel mit dem Anschluss auf der Systemplatine und schließen Sie die Verriegelung [3]. Entfernen und Einbauen von Komponenten...

  • Seite 55: Touchpad-Taste

    2. Bauen Sie folgende Komponenten ein: Tastatur Festplattenlaufwerk Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Touchpad-Taste Entfernen der Touchpadtasten 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 56: Installieren Der Touchpadtaste

    Installieren der Touchpadtaste 1. So installieren Sie die Touchpadtaste: a) Setzen Sie die Touchpadtaste in den Steckplatz auf der Handballenstütze ein [1]. b) Setzen Sie die 2 Schrauben (M2,0x3,0) zur Befestigung der Touchpadtaste an der Handballenstütze wieder ein [2]. c) Schließen Sie das Kabel der Touchpadtaste an den Anschluss im Touchpad an [3]. 2.

  • Seite 57: Einbauen Des Smart Card-Kartenträgers

    3. So entfernen Sie die Netzschalterplatine: a) Trennen Sie das Kabel des Smartcard-Kartenträgers vom Anschluss an der Handballenstützenplatine [1]. b) Hebeln Sie das Kabel des Smartcard-Kartenträgers heraus. c) Entfernen Sie die 2 Schrauben (M2,0x3,0) zur Befestigung des Smartcard-Kartenträgers an der Handballenstütze [3]. d) Entfernen Sie den Smartcard-Kartenträger von der Handballenstütze [4].

  • Seite 58: Lautsprecher

    2. Bauen Sie folgende Komponenten ein: Handballenstütze Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen der Lautsprecher 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 59: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher 1. So installieren Sie den Lautsprecher: a) Richten Sie die Lautsprecher an den Steckplätzen am System aus [1]. b) Führen Sie das Lautsprecherkabel durch die Kabelführungskanäle am System. c) Schließen Sie das Lautsprecherkabel an den Anschluss auf der Systemplatine an [2]. Entfernen und Einbauen von Komponenten...

  • Seite 60: Led-Platine

    2. Bauen Sie folgende Komponenten ein: Handballenstütze Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. LED-Platine Entfernen der LED-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 61: Einbauen Der Led-Platine

    d) Entfernen Sie die LED-Platine vom System [3]. Einbauen der LED-Platine 1. So bauen Sie die LED-Platine ein: a) Richten Sie die LED-Platine an ihrer ursprünglichen Position am System aus [1]. b) Setzen Sie die Schraube (M2,0x5,0) zur Befestigung der LED-Platine am System wieder ein [2]. c) Bringen Sie das Kabel der LED-Platine an.

  • Seite 62: Kühlkörper

    2. Bauen Sie folgende Komponenten ein: Handballenstütze Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen der Kühlkörperbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 63 d) Ziehen Sie das Klebeband ab, mit dem das eDP-Kabel befestigt ist. e) Trennen Sie die beiden Lüfterkabel vom Anschluss auf der Systemplatine [4,5]. f) Lösen Sie die 4 unverlierbaren Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist [1]. ANMERKUNG: Entfernen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1 >...
  • Seite 64 h) Schieben Sie die Kühlkörperbaugruppe aus dem System. Entfernen und Einbauen von Komponenten...

  • Seite 65: Einbauen Der Kühlkörperbaugruppe

    Einbauen der Kühlkörperbaugruppe 1. So installieren Sie die Kühlkörperbaugruppe: a) Setzen Sie die Kühlkörperbaugruppe in ihren Steckplatz auf dem System ein [1]. b) Ziehen Sie die 4 unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe auf der Systemplatine zu befestigen [2]. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1 >...
  • Seite 66 c) Verbinden Sie die beiden Lüfterkabel mit dem Anschluss auf der Systemplatine [1, 2]. d) Bringen Sie das Klebeband an, um das eDP-Kabel zu befestigen. e) Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Systemplatine [3]. f) Platzieren Sie die eDP-Kabelhalterung und richten Sie sie über den Anschluss des Bildschirmkabels aus [4]. g) Bringen Sie die 2 Schrauben (M2,0x3,0) zur Befestigung der eDP-Kabelhalterung an der Systemplatine wieder an [5].

  • Seite 67: Grafikkarte

    2. Bauen Sie folgende Komponenten ein: Handballenstütze Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Grafikkarte Entfernen der Grafikkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 68: Installieren Der Grafikkarte

    c) Entfernen Sie die 2 (M2,0x5,0) Schrauben, mit denen die Grafikkarte an der Systemplatine befestigt ist [3]. d) Entfernen Sie die Grafikkarte aus dem System [4]. ANMERKUNG: Die obigen Verfahren gelten für die UMA-Grafikkarte. Systeme, die mit der UMA GPU-Karte ausgeliefert werden, verfügen über keine GPU-Netzkabel.

  • Seite 69: Systemplatine

    ANMERKUNG: Die obigen Verfahren gelten für die UMA-Grafikkarte. Systeme, die mit der UMA GPU-Karte ausgeliefert werden, verfügen über keine GPU-Netzkabel. Für einzelne Modelle, die entweder mit einer 128 MB- oder einer 256 MB-VRAM-GPU-Karte ausgeliefert werden, muss das GPU-Netzkabel nach dem Installieren der GPU-Karte angeschlossen werden.
  • Seite 70 Festplatten-Zwischenplatine Tastatur Primärer Speicher Sekundärer Speicher WLAN-Karte WWAN-Karte M.2-SSD-Karte SIM-Karte Handballenstütze Kühlkörperbaugruppe Grafikkarte 3. So trennen Sie die Systemplatine: a) Ziehen Sie das Netzkabel vom entsprechenden Anschluss auf der Systemplatine ab . b) Entfernen Sie die 3 Schrauben (M2,0x5,0), mit denen die USB-Typ-C-Porthalterung am System befestigt ist [1]. c) Entfernen Sie die USB-Typ-C-Porthalterung vom System [2].
  • Seite 71 e) Entfernen Sie die 3 Schrauben (M2,0x5,0), mit denen die Systemplatine befestigt ist [1]. f) Heben Sie die rechte Seite der Systemplatine an und entfernen Sie die Systemplatine aus dem Systemgehäuse [2, 3]. Entfernen und Einbauen von Komponenten...

  • Seite 72: Einbauen Der Systemplatine

    Einbauen der Systemplatine 1. So bauen Sie die Systemplatine ein: a) Bringen Sie die Systemplatine in ihre ursprüngliche Position am System [1, 2]. b) Setzen Sie die 3 (M2,0x5,0) Schrauben wieder ein, um die Systemplatine zu befestigen [3]. c) Schließen Sie das Touchpadkabel, das Kabel der LED-Platine und den Lautsprecher an die Anschlüsse auf der Systemplatine [4, 3, 2] an und befestigen Sie die Knopfzellenbatterie am System [1].
  • Seite 73 f) Schließen Sie das Netzanschlusskabel am entsprechenden Anschluss auf der Systemplatine an. Entfernen und Einbauen von Komponenten...

  • Seite 74: Bildschirmbaugruppe

    2. Bauen Sie folgende Komponenten ein: Grafikkarte Kühlkörperbaugruppe Handballenstütze SIM-Karte M.2-SSD-Karte WWAN-Karte WLAN-Karte Primärer Speicher Sekundärer Speicher Tastatur Festplatten-Zwischenplatine Festplatte Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe 1.
  • Seite 75 c) Entfernen Sie die 2 Schrauben (M2,5x6,0) auf der Rückseite des Systems, mit denen die Bildschirmbaugruppe befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 76 d) Öffnen Sie die Bildschirmbaugruppe in einem 180-Grad-Winkel. e) Entfernen Sie die 4 Schrauben (M2,5x4,0), mit denen die Bildschirmscharnierabdeckungen am System befestigt sind [1]. f) Entfernen Sie die Bildschirmscharnierabdeckungen vom System [2]. g) Entfernen Sie die 2 Schrauben (M2,0x3,0) zur Befestigung der eDP-Kabelhalterung an der Systemplatine [1]. h) Entfernen Sie die Halterung des eDP-Kabels [2].

  • Seite 77: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe 1. So bauen Sie die Bildschirmbaugruppe ein: a) Führen Sie die Bildschirmbaugruppe in die Steckplätze am System ein [1]. b) Verlegen Sie das Wireless-Kabel neben den Scharnieren [2]. c) Bringen Sie das Klebeband zur Befestigung des eDP-Kabels an [3]. d) Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Systemplatine [4].
  • Seite 78 f) Richten Sie die Bildschirmscharnierabdeckungen aus und setzen Sie die 4 Schrauben (M2,5x4,0) wieder ein, um die Bildschirmscharnierabdeckungen am System zu befestigen [1, 2]. g) Schließen Sie die Bildschirmbaugruppe und setzen Sie die 2 Schrauben (M2,5x6,0) an der Rückseite des Systems wieder ein, um die Bildschirmbaugruppe zu befestigen.
  • Seite 79 h) Verlegen Sie alle Wireless-Antennenkabel zu den Kabelführungen an der Unterseite des Systems [1]. i) Setzen Sie die 2 Schrauben ((M2,5x4,0) an der Unterseite des Systems wieder ein, um die Bildschirmbaugruppe zu befestigen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 80: Bildschirmblende

    2. Bauen Sie folgende Komponenten ein: Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmblende Entfernen der Bildschirmblende 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 81: Einbauen Der Bildschirmblende

    WWAN-Karte WLAN-Karte Handballenstütze Bildschirmbaugruppe 3. So entfernen Sie die Bildschirmblende: a) Hebeln Sie mithilfe eines Kunststoffstifts die beiden Aussparungen an der Unterkante der Bildschirmblende auf [1]. b) Hebeln Sie an den Seiten und der oberen Kante der Bildschirmblende [2, 3, 4]. ANMERKUNG: Verwenden Sie für das vorsichtige Aufhebeln der Bildschirmblende entlang der Außenkante der Bildschirmblende Ihre Hände und keinen Schraubendreher oder andere spitze Gegenstände, welche die...

  • Seite 82: Bildschirm

    2. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 83: Einbauen Des Bildschirms

    b) Heben und drehen Sie den Bildschirm um, um auf das eDP-Kabel zuzugreifen [2]. 4. So entfernen Sie den Bildschirm: a) Lösen Sie das Klebeband, um an das eDP-Kabel gelangen zu können [1]. b) Lösen Sie die Klebebänder, mit denen das eDP-Kabel befestigt ist . c) Heben Sie die Metalllasche an und ziehen Sie das eDP-Kabel vom Anschluss am Bildschirm ab .

  • Seite 84: Bildschirmscharniere

    2. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharniere Entfernen des Bildschirmscharniers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 85: Einbauen Des Bildschirmscharniers

    Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie die Bildschirmscharniere: a) Entfernen Sie die 6 Schrauben (M2,5x3,5), mit denen die Bildschirmscharniere an der Bildschirmbaugruppe befestigt sind [1]. b) Entfernen Sie die Bildschirmscharniere [2]. Einbauen des Bildschirmscharniers 1. So bauen Sie das Bildschirmscharnier ein: a) Stecken Sie das Bildschirmscharnier in den Schlitz an der Bildschirmbaugruppe [1].

  • Seite 86: Kamera

    2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kamera Entfernen der Kamera 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 87: Einbauen Der Kamera

    Bildschirmblende Display 3. So entfernen Sie die Kamera: a) Lösen Sie das Klebeband, das das Kameramodul abdeckt [1]. b) Ziehen Sie das eDP-Kabel vom Kameramodul ab [2]. c) Hebeln Sie das Kameramodul vorsichtig aus dem System [3]. Einbauen der Kamera 1.

  • Seite 88: Edp-Kabel

    Einbauen der 2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. eDP-Kabel Entfernen des eDP-Kabels 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 89: Einbauen Des Edp-Kabels

    Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie das eDP-Kabel: a) Ziehen Sie das Klebeband vom Kameramodul ab [1]. b) Ziehen Sie das eDP-Kabel vom Kameramodul ab [2]. c) Ziehen Sie das eDP-Kabel von der Bildschirmabdeckung ab und ziehen Sie das Kabel aus den Kabelführungen [3]. d) Entfernen Sie das eDP-Kabel aus dem System.

  • Seite 90: Bildschirmhalterung

    2. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Bodenabdeckung Akku SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmhalterung Entfernen der Bildschirmhalterung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 91: Installieren Der Bildschirmhalterung

    Bildschirmbaugruppe Bildschirmblende Display Bildschirmscharnier 3. So entfernen Sie die Bildschirmhalterung: a) Ziehen Sie das Klebeband ab, das die Bildschirmhalterung verdeckt [1]. b) Entfernen Sie die 6 (M2,0x3,0)-Schrauben, mit denen die Bildschirmhalterungen an der Bildschirmabdeckung befestigt sind [2]. c) Entfernen Sie die Bildschirmhalterungen von der Bildschirmabdeckung [3]. Installieren der Bildschirmhalterung 1.
  • Seite 92 2. Bauen Sie folgende Komponenten ein: Bildschirmscharnier Display Bildschirmblende Bildschirmbaugruppe Handballenstütze WWAN-Karte WLAN-Karte Festplatte Tastatur Akku Bodenabdeckung SD-Karte 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...

  • Seite 93: Fehlerbehebung

    1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste.

  • Seite 94: Batteriestatus-Led

    Das System kann nicht heruntergefahren werden, wenn die Diagnose-Fehlercodes angezeigt werden. Diagnose-Fehlercodes haben Vorrang vor jeder anderen Verwendung der LED. Zum Beispiel werden bei Notebooks bei niedrigem Batteriestand oder bei Batteriefehlern keine Batteriecodes angezeigt, wenn Diagnose-Fehlercodes angezeigt werden. Tabelle 3. Diagnose-LED Blinkmuster Mögliches Problem Lösungsvorschlag...
  • Seite 95 Stromquelle LED-Funktionsweise Stromversorgungsstatus des Ladezustand der Batterie Systems Akku S4/S5 0-100 % • S0 (ON): Das System ist eingeschaltet. • S4: Das System verbraucht im Vergleich zu allen anderen Energiesparmodi am wenigsten Strom. Das System befindet sich beinahe im ausgeschalteten Zustand, es liegt lediglich ein Erhaltungsstrom vor. Die Kontextdaten werden auf die Festplatte geschrieben. •...

  • Seite 96: Wie Sie Hilfe Bekommen

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
