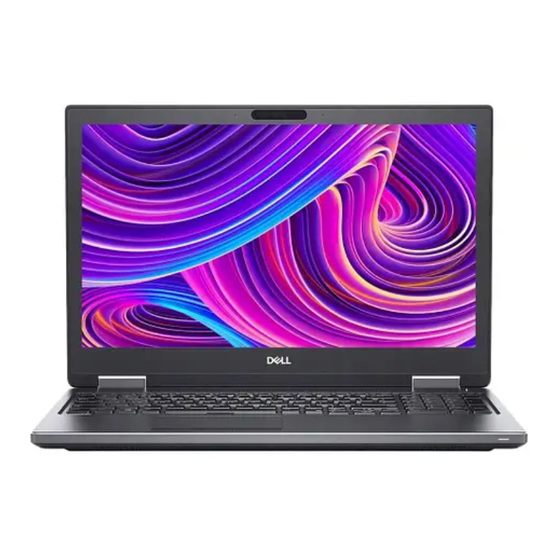

Dell Precision 7520 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Precision 7520:
- Benutzerhandbuch (85 Seiten) ,
- Einrichtungshandbuch (24 Seiten) ,
- Einrichtung und technische daten (23 Seiten)
Verwandte Anleitungen für Dell Precision 7520
Inhaltszusammenfassung für Dell Precision 7520
- Seite 1 Dell Precision 7520 Benutzerhandbuch Vorschriftenmodell: P53F Vorschriftentyp: P53F002 September 2021 Rev. A06...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 7 Sicherheitshinweise................................7 Ausschalten des – Windows..............................8 Vor der Arbeit an Komponenten im Innern des Computers..................... 8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Ausbau und Wiedereinbau....................9 Empfohlene Werkzeuge................................9 SD-Karte....................................10 Entfernen der SD-Karte.............................. - Seite 4 SSD-Laufwerk..................................21 Entfernen des M.2-SSD-Laufwerkmoduls........................21 Einbauen des M.2-SSD-Moduls...........................22 Knopfzellenbatterie................................22 Entfernen der Knopfzellenbatterie..........................22 Einsetzen der Knopfzellenbatterie..........................23 Netzanschluss-Port................................23 Entfernen des Netzanschlusses..........................23 Installieren des Netzanschlusses..........................24 Handballenauflage................................24 Entfernen der Handballenstütze..........................24 Einbauen der Handballenstütze........................... 26 Lautsprecher..................................26 Entfernen der Lautsprecher ..........................26 Einbauen der Lautsprecher............................27 Eingabe/Ausgabe-Platine..............................
- Seite 5 Bildschirm..................................... 43 Entfernen des Bildschirms............................43 Einbauen des Bildschirms............................. 44 Entfernen des Bildschirms............................44 Einbauen des Bildschirms............................. 46 Bildschirmhalterung................................46 Entfernen der Bildschirmhalterung..........................46 Einbauen der Bildschirmhalterung..........................47 Bildschirmscharniere................................48 Entfernen des Bildschirmscharniers..........................48 Einbauen des Bildschirmscharniers..........................48 eDP-Kabel.....................................49 Entfernen des eDP-Kabels............................49 Einbauen des eDP-Kabels.............................50 Kamera....................................50 Entfernen der Kamera..............................
- Seite 6 M-BIST.................................... 81 LCD-Stromschienentest (L-BIST)..........................81 Integrierter LCD-Selbsttest (BIST)..........................82 Diagnose-LED..................................82 Akkuzustandsanzeige................................83 Wiederherstellen des Betriebssystems..........................83 Zurücksetzen der Echtzeituhr............................83 Sicherungsmedien und Wiederherstellungsoptionen...................... 84 Ein- und Ausschalten des WLAN............................84 Entladen des Reststroms (Kaltstart)..........................84 Kapitel 7: Kontaktaufnahme mit Dell....................86 Inhaltsverzeichnis...
-
Seite 7: Kapitel 1: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Ausschalten Des - Windows
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 9: Kapitel 2: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau Themen: • Empfohlene Werkzeuge • SD-Karte • Akkuabdeckung • Akku • Festplattenlaufwerk • Kabelanschluss des Festplattenlaufwerks • Tastaturrahmen und Tastatur • Bodenabdeckung • SIM-Karte • Speichermodule • WWAN-Karte • WLAN-Karte • SSD-Laufwerk • Knopfzellenbatterie • Netzanschluss-Port • Handballenauflage •... -
Seite 10: Sd-Karte
SD-Karte Entfernen der SD-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. 3. Entnehmen Sie die SD-Karte vom Computer. Installieren der SD-Karte 1. -
Seite 11: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 12: Einsetzen Des Akkus
Einsetzen des Akkus 1. Schieben Sie den Akku in den Steckplatz, bis er hörbar einrastet. 2. Bringen Sie die Akkuabdeckung 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 13: Einsetzen Des Festplattenlaufwerks
Einsetzen des Festplattenlaufwerks 1. Bringen Sie die M3,0x3,0-Schrauben an, um das Festplattenlaufwerk an der Festplattenlaufwerkhalterung zu befestigen. 2. Schieben Sie das Festplattenlaufwerk in den Steckplatz im Computer ein. 3. Bringen Sie die M3,0x3,0-Schrauben an, um das Festplattenlaufwerk am Computer zu befestigen. 4. -
Seite 14: Installieren Des Kabelanschlusses Des Festplattenlaufwerks
Installieren des Kabelanschlusses des Festplattenlaufwerks 1. Verbinden Sie das Festplattenlaufwerk-Kabel mit der Systemplatine. 2. Führen Sie das Kabel durch den Kabelführungskanal. 3. Bringen Sie die M2,5x5,0-Schrauben an, um den Kabelanschluss des Festplattenlaufwerks am Computer zu befestigen. 4. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk Bodenabdeckung Akku... -
Seite 15: Einbauen Der Tastatur
a. Lösen Sie das Klebeband, um auf das Tastaturkabel zugreifen zu können [1]. b. Trennen Sie die Tastaturkabel von der Touchpad-Platine [2]. 4. So entfernen Sie die Tastatur: a. Hebeln Sie mit einem Kunststoffstift den Tastaturrahmen beginnend von unten heraus und arbeiten Sie sich bis zur oberen Kante vor. -
Seite 16: Bodenabdeckung
7. Bauen Sie folgende Komponenten ein: Festplattenlaufwerk Akku Akkuabdeckung 8. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 17: Sim-Karte
SIM-Karte Entfernen der SIM-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung 3. Um die SIM-Karte zu entfernen, drücken Sie die Karte nach unten, um sie zu entriegeln. ANMERKUNG: Stellen Sie beim Einsetzen oder Entfernen der SIM-Karte stets sicher, dass Ihre Daten ordnungsgemäß... -
Seite 18: Speichermodule
3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des primären Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung... -
Seite 19: Entfernen Des Sekundären Speichermoduls
Entfernen des sekundären Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Festplattenlaufwerk Tastatur 3. So entfernen Sie das sekundäre Speichermodul: a. Entfernen Sie die Schraube, mit der die Speicherabdeckung befestigt ist [1]. b. -
Seite 20: Einbauen Der Wwan-Karte
b. Entfernen Sie die M2,0x3,0-Schraube, mit der die WWAN-Karte am Computer befestigt ist [2]. c. Entfernen Sie die WWAN-Karte aus dem Computer [3]. Einbauen der WWAN-Karte ANMERKUNG: Ob Sie über eine WWAN-Karte verfügen, hängt von der gewählten Konfiguration ab. 1. Schieben Sie die WWAN-Karte in den WWAN-Kartensteckplatz. 2. -
Seite 21: Einbauen Der Wlan-Karte
c. Trennen Sie die Antennenkabel von der WLAN-Karte, ziehen Sie sie aus der Führung und entfernen Sie die WLAN-Karte aus dem Computer [3,4]. Einbauen der WLAN-Karte 1. Setzen Sie die WLAN-Karte in den entsprechenden Steckplatz im Computer ein. 2. Ziehen Sie die Antennenkabel durch die Kabelführung und verbinden Sie sie mit der WLAN-Karte. 3. -
Seite 22: Einbauen Des M.2-Ssd-Moduls
Einbauen des M.2-SSD-Moduls 1. Setzen Sie das SSD-Laufwerk in seinen Steckplatz ein. 2. Bringen Sie die M2,0x3,0-Schraube zur Befestigung des SSD-Laufwerks am Computer an. 3. Platzieren Sie die Kühlplatte auf dem SSD-Laufwerk. 4. Bringen Sie die M2.0x3.0-Schraube zur Befestigung der Kühlplatte am Computer an. 5. -
Seite 23: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie 1. Setzen Sie die Knopfzellenbatterie wieder in den entsprechenden Steckplatz im Computer ein. 2. Schließen Sie das Knopfzellenbatteriekabel an den Computer an. ANMERKUNG: Stellen Sie sicher, dass das Kabel der Knopfzellenbatterie nicht aus dem entsprechenden Fach herausragt. 3. -
Seite 24: Installieren Des Netzanschlusses
Installieren des Netzanschlusses 1. Bringen Sie das Kabel des Netzanschlusses am Computer an. 2. Führen Sie das Kabel durch den Kabelführungskanal. 3. Bringen Sie die M2,5x5,0-Schraube an, um den Netzanschluss-Port am Computer zu befestigen. 4. Schließen Sie das Stromanschlusskabel an. 5. - Seite 25 4. So entfernen Sie die Handballenstütze: a. Heben Sie die Lasche an und trennen Sie das Lüfterkabel [1] und das Kabel der Systemplatine [2]. b. Entfernen Sie die 11 Schrauben (M2,5x5,0, M2,0x3,0) , mit denen die Handballenstütze am Computer befestigt ist [3]. c.
-
Seite 26: Einbauen Der Handballenstütze
Einbauen der Handballenstütze 1. Richten Sie die Handballenstütze am Computer aus und drücken Sie, bis sie einrastet. 2. Bringen Sie die 11 Schrauben an (M2,5x5,0, M2,0x3,0) , mit denen die Handballenstütze am Computer befestigt ist. 3. Verbinden Sie die folgenden Kabel: a. -
Seite 27: Einbauen Der Lautsprecher
Einbauen der Lautsprecher 1. Richten Sie die Lautsprecher an den Steckplätzen am Computer aus. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungshalterungen am Computer. 3. Schließen Sie das Lautsprecherkabel an die Systemplatine an. 4. Bauen Sie folgende Komponenten ein: Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung... -
Seite 28: Einbauen Der Linken E/A-Platine
b. Heben Sie die Halterung vom Thunderbolt-Anschluss [2]. c. Entfernen Sie die M2,5x5,0-Schrauben, mit denen die E/A-Platine am Computer befestigt ist [3]. d. Heben Sie die E/A-Platine an und entfernen Sie sie aus dem Computer. Einbauen der linken E/A-Platine 1. Schieben Sie die E/A-Platine in den Steckplatz auf dem Computer. 2. -
Seite 29: Einbauen Der Rechten E/A-Platine
a. Trennen Sie das rechte Lautsprecherkabel von der E/A-Platine [1]. b. Entfernen Sie die M2,5x5,0-Schrauben, mit denen die E/A-Platine am Computer befestigt ist [2]. c. Heben Sie die E/A-Platine an und entfernen Sie sie aus dem Computer [3]. Einbauen der rechten E/A-Platine 1. -
Seite 30: Einbauen Der Kühlkörperbaugruppe
Tastatur Handballenstütze 3. So entfernen Sie den Kühlkörper: a. Trennen Sie die Lüfterkabel vom Computer [1, 2]. b. Lösen Sie die unverlierbaren M2,5x5,0-Schrauben, mit denen die Kühlkörperbaugruppe am Computer befestigt ist [3]. ANMERKUNG: Entfernen Sie Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist, in der auf dem Kühlkörper neben den Schrauben angegebenen Reihenfolge [1, 2, 3, 4, 5, 6, 7, 8]. -
Seite 31: Einbauen Der Grafikkarte
Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze Kühlkörper 3. So entfernen Sie Grafikkarte: a. Entfernen Sie die M2,0x3,0-Schrauben, mit denen die Grafikkarte am Computer befestigt ist [1]. b. Entfernen Sie die Grafikkarte aus dem Computer [2]. Einbauen der Grafikkarte 1. Schieben Sie die Grafikkarte in ihre ursprüngliche Position im Computer. 2. - Seite 32 SD-Karte Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Festplattenkabel Sekundärer Speicher Primärer Speicher WLAN-Karte WWAN-Karte M.2-SSD-Karte Grafikkarte Netzanschluss Handballenstütze E/A-Platine (links) E/A-Platine (rechts) Kühlkörper 3. So trennen und entfernen Sie das eDP-Kabel: a. Entfernen Sie die M2,5x5,0-Schraube, mit der/denen die Abdeckung an der Systemplatine befestigt ist [1]. b.
-
Seite 33: Einbauen Der Systemplatine
Einbauen der Systemplatine 1. Bringen Sie die Systemplatine in ihre ursprüngliche Position am Computer. 2. Bringen Sie die M2,5x5,0-Schrauben wieder an, um die Systemplatine am Computer zu befestigen. 3. Verbinden Sie die folgenden Kabel: a. Stromversorgungsanschluss b. eDP 4. Platzieren Sie die Metallhalterung und ziehen Sie die M2,5x5,0-Schraube fest, um das eDP-Kabel am Computer zu befestigen. 5. -
Seite 34: Fingerabdruckleser
Fingerabdruckleser Entfernen des Fingerabdrucklesers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: SD-Karte Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Festplattenkabel Sekundärer Speicher Primärer Speicher WLAN-Karte WWAN-Karte M.2-SSD-Karte Grafikkarte Netzanschluss Handballenstütze 3. -
Seite 35: Touchpad
3. Setzen Sie die Metallhalterung in das Gehäuse. 4. Bringen Sie die M2,0x3,0-Schrauben an, um den Fingerabdruckleser am Gehäuse zu befestigen. 5. Befestigen Sie den Fingerabdruckleser mit dem Klebeband. 6. Bauen Sie folgende Komponenten ein: Handballenstütze Netzanschluss Grafikkarte M.2-SSD-Karte WWAN-Karte WLAN-Karte Primärer Speicher Sekundärer Speicher... -
Seite 36: Installieren Des Touchpads
Installieren des Touchpads 1. Setzen Sie das Touchpad in die Steckplätzen am Computer. 2. Bringen Sie die M2,0x3,0-Schrauben an, mit denen das Touchpad am Computer befestigt wird. 3. Schließen Sie das Touchpadkabel am Computer an. 4. Bauen Sie folgende Komponenten ein: Systemplatine Handballenstütze Tastatur... - Seite 37 Handballenstütze 3. So entfernen Sie die Scharnierabdeckung: a. Entfernen Sie die M2,5x4,0-Schrauben, mit denen die Scharnierabdeckungen befestigt sind [1]. b. Entfernen Sie die Scharnierabdeckung vom Computer [2]. 4. So trennen Sie das Antennenkabel: a. Drehen Sie den Computer um und entfernen Sie die M2,0x3,0-Schrauben vom Computer [1]. b.
-
Seite 38: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe 1. Setzen Sie die Bildschirmbaugruppe in die Steckplätze im Computer ein. 2. Bringen Sie die M2,0x3,0-Schrauben an, um die Bildschirmbaugruppe zu befestigen. 3. Befestigen Sie das Klebeband am Kühlkörper. 4. Verbinden Sie das eDP-Kabel mit den Anschlüssen auf der Systemplatine. 5. -
Seite 39: Einbauen Der Betriebsschalterplatine
3. So entfernen Sie die Betriebsschalterplatine: a. Trennen Sie das Kabel der Betriebsschalterplatine vom Computer [1]. b. Entfernen Sie die M2,0x3,0-Schrauben, mit denen die Betriebsschalterplatine am Computer befestigt ist [2]. c. Entfernen Sie die Betriebsschalterplatine aus dem Computer [3]. Einbauen der Betriebsschalterplatine 1. -
Seite 40: Einsetzen Der Expresscard
Festplattenlaufwerk Tastatur Handballenstütze 3. So entfernen Sie die ExpressCard: a. Trennen Sie das ExpressCard-Kabel vom Computer [1]. b. Entfernen Sie die M2,5x5,0-Schrauben, mit denen die ExpressCard am Computer befestigt ist [2]. c. Entfernen Sie die ExpressCard-Platine aus dem Computer [3]. Einsetzen der ExpressCard 1. -
Seite 41: Installieren Der Usb-Platine
Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze 3. So entfernen Sie die USB-Platine: a. Trennen Sie das USB-Platinenkabel vom Computer [1]. b. Entfernen Sie das Klebeband, mit dem die USB-Platine am Computer befestigt ist [2]. c. Heben Sie die USB-Platine aus dem Computer heraus [3]. Installieren der USB-Platine 1. -
Seite 42: Bildschirmblende
Bildschirmblende Entfernen der Bildschirmblende ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen die folgenden Schritte durch. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze Bildschirmbaugruppe 3. -
Seite 43: Bildschirm
Bodenabdeckung Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen den folgenden Schritt durch. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 44: Einbauen Des Bildschirms
Einbauen des Bildschirms ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen die folgenden Schritte durch. 1. So bauen Sie den Bildschirm ein: a. Schließen Sie das eDP-Kabel an den Anschluss auf der Rückseite des Bildschirms an und befestigen Sie das Klebeband. b. - Seite 45 Handballenstütze Bildschirmbaugruppe Bildschirmblende 3. So bauen Sie den Bildschirm aus: a. Heben Sie mithilfe eines Kunststoffstifts die Kanten des Bildschirms an, um ihn aus der Bildschirmbaugruppe zu lösen. b. Heben und drehen Sie den Bildschirm um, um auf die eDP- und Bildschirmkabel zuzugreifen. c.
-
Seite 46: Einbauen Des Bildschirms
d. Trennen Sie die eDP- und Bildschirmkabel vom Anschluss auf der Rückseite des Bildschirms [2, , 4, 6]. Einbauen des Bildschirms ANMERKUNG: Führen Sie bei Systemen mit Touchscreen die folgenden Schritte durch. 1. So bauen Sie den Bildschirm bei Systemen mit Touch-Funktion ein: a. -
Seite 47: Einbauen Der Bildschirmhalterung
1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze Bildschirmbaugruppe Bildschirmblende Display 3. So entfernen Sie die Bildschirmhalterung: a. Entfernen Sie die M2,5x4,0-Schrauben, mit denen die Bildschirmabdeckung befestigt ist [1]. b. -
Seite 48: Bildschirmscharniere
Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharniere Entfernen des Bildschirmscharniers ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen die folgenden Schritte durch. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 49: Edp-Kabel
2. Bringen Sie die M2,5x4,0-Schrauben an, um das Bildschirmscharnier zu befestigen. 3. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung Akku Akkuabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 50: Einbauen Des Edp-Kabels
Einbauen des eDP-Kabels ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen die folgenden Schritte durch. 1. Führen Sie das eDP-Kabel entlang der Bildschirmabdeckung. 2. Befestigen Sie das eDP-Kabel an der Bildschirmabdeckung. 3. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe Handballenstütze Tastatur Festplattenlaufwerk Bodenabdeckung... -
Seite 51: Einbauen Der Kamera
Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze Bildschirmbaugruppe Bildschirmblende 3. So entfernen Sie die Kamera: a. Lösen Sie das eDP-Kabel und trennen Sie das Kamerakabel vom Computer [1]. b. Heben Sie das Kameramodul aus dem Computer [2]. Einbauen der Kamera ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen die folgenden Schritte durch. 1. -
Seite 52: Bildschirmabdeckung
Bildschirmabdeckung Austauschen der Bildschirmabdeckung ANMERKUNG: Führen Sie bei Systemen ohne Touchscreen die folgenden Schritte durch. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Akkuabdeckung Akku Bodenabdeckung Festplattenlaufwerk Tastatur Handballenstütze Bildschirmbaugruppe Bildschirmblende... -
Seite 53: Kapitel 3: Technologie Und Komponenten
Steckdose angeschlossen, können ein Brand oder Schäden im System verursacht werden. Prozessoren Das Precision 7520 wird mit einem der folgenden Prozessoren ausgeliefert: Prozessoren der 7. Generation (KabyLake) ● Intel Xeon E3-1535M v6 (Quad Core Xeon, 3,10 GHz, 4,20 GHz Turbo, 8 MB, 45 W) ●... -
Seite 54: Usb-Funktionen
○ Intel HD-Grafikkarte – herausragende Videos, Bearbeiten winziger Details in Videos ○ Intel Quick Sync Video – hervorragende Videokonferenzfunktion, schnelle Videobearbeitung und -erstellung ○ Intel Clear Video HD – verbesserte visuelle Qualität und Farbtiefe für die HD-Wiedergabe und ansprechendes Websurfen ●... -
Seite 55: Kompatibilität
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) –... -
Seite 56: Funktionen Von Hdmi
Die beabsichtigten Anwendungen für HDMI-Fernsehgeräte und DVD-Player. Der Hauptvorteil ist die Kabelverringerung und der Schutz von Inhalten. HDMI unterstützt Standard-, Enhanced- oder High-Definition-Video plus mehrkanalfähiges Digital Audio auf einem einzigen Kabel. ANMERKUNG: Die HDMI 1.4 bietet 5.1-Kanal-Audio-Unterstützung. Funktionen von HDMI 1.4 ●... -
Seite 57: Kapitel 4: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 58: Speicher
L1-Cache Bis zu 32 KB Cache, je nach Prozessortyp L2-Cache Bis zu 256 KB Cache, je nach Prozessortyp L3-Cache Bis zu 8 MB Cache, je nach Prozessortyp Intel Smart Cache Bis zu 8 MB Cache, je nach Prozessortyp mit Last-Level- Cache Speicher Funktion... -
Seite 59: Erweiterungsbus
● Intel WiFi Link 8265 2x2 802.11ac+BT 4.2 (vPro) ● Intel WiFi Link 8265 2x2 802.11ac NBT (vPro) ● Dell DW 1820 2x2 802.11ac+BT 4.2 US Optional mobiles Breitband und GPS ● DW5811e (Gobi 4G/LTE - FMC) ● DW5814e (Gobi 4G/LTE) -
Seite 60: Tastatur
Diagonale 396,24 mm (15,60 Zoll) Aktiver Bereich ● FHD (1920 x 1080) (X/Y) ● UHD (3840 x 2160) Maximale ● FHD (1920 x 1080) Auflösung ● UHD (3840 x 2160) Maximale ● 15,6-Zoll-FHD TN mit Anti-Glare LED-Hintergrundbeleuchtung – 220 cd/qm Helligkeit ●... -
Seite 61: Bei Lagerung
Standbildauflösun 1280 x 720 Pixel (Maximum) Videoauflösung 1280 x 720 Pixel (Maximum) Diagonale 74 Grad Bei Lagerung Funktionen Technische Daten Lagerung: ● SATA 1 (1,5 Gbit/s) ● SATA 2 (3,0 GBit/s) ● SATA 3 (6 GBit/s) ● PCI-Express Optionen ● 500 GB 2,5 " 7 mm SATA-Festplatte (7200 U/Min) ●... -
Seite 62: Netzadapter
Knopfzellenbatteri 3 V-Lithium-Ionen-Knopfzelle (CR2032) Netzadapter Funktionen Technische Daten Eingangsspannung 100-240 V Wechselspannung Eingangsstrom 2,34 A (maximal) Eingangsfrequenz 50 bis 60 Hz Ausgangsleistung 180 W Ausgangsstrom 9,23 A Ausgangsnennspa 19,50 V Gleichspannung nnung Höhe 30 mm (1,18 Zoll) Breite 155 mm (6,10 Zoll) Tiefe 76,2 mm Gewicht... -
Seite 63: Umgebungsbedingungen
Vorne (mit 28,4 mm (1,12 Zoll) Touchscreen) Hinten (mit 33,7 mm (1,33 Zoll) Touchscreen) Breite (mm/Zoll) 378 mm (14,88 Zoll) Tiefe (mm/Zoll) 261 mm (10,28 Zoll) Umgebungsbedingungen Funktion Technische Daten Temperaturbereic Betrieb 10°°C bis 35°°C (50° bis 95°°F) Storage -40°°C bis 65°°C (-40° bis 149°°F) Relative Luftfeuchtigkeit (max.):... -
Seite 64: Kapitel 5: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 65: Einmaliges Startmenü
Tabelle 2. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. -
Seite 66: Beschreibung
Option Beschreibung ● Processor Information (Prozessorinformationen): Angezeigt werden Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Anzahl der Kerne, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate, Maximale Taktrate, L2-Cache des Prozessors, L3-Cache des Prozessors, HT-Fähigkeit und 64-Bit-Technologie). - Seite 67 Die Optionen sind: ● Enable Boot Support (Startunterstützung aktivieren) (standardmäßig aktiviert) ● Enable Thunderbolt Ports (Thunderbolt-Anschlüsse aktivieren) (standardmäßig aktiviert) ● Always Allow Dell Docks (Dell Docks immer zulassen) ● Enable External USB Ports (Externe USB-Anschlüsse aktivieren) Andere: ● Enable Thunderbolt Boot Support (Thunderbolt-Start-Unterstützung aktivieren) ●...
-
Seite 68: Bildschirm Optionen
Option Beschreibung verschiedenen Beleuchtungsstufen. Dieses Feld hat Auswirkungen, wenn die Hintergrundbeleuchtung aktiviert ist (standardmäßig ausgewählt). Keyboard Mit dieser Option wird die Helligkeit bei Netzbetrieb nach einer gewissen Zeitüberschreitung abgedunkelt. Die Backlight Timeout eigentliche Tastaturbeleuchtung ist nicht betroffen. Die Tastaturbeleuchtung unterstützt auch weiterhin die on AC verschiedenen Beleuchtungsstufen. -
Seite 69: Optionen Des Bildschirms „Security" (Sicherheit)
Optionen des Bildschirms „Security“ (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). ANMERKUNG: Vor dem Einrichten des System- und Festplattenkennworts müssen Sie das Administratorkennwort festlegen. Durch Löschen des Administratorkennworts werden auch das Systemkennwort und das Festplattenkennwort automatisch gelöscht. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. -
Seite 70: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)
Option Beschreibung ● Enabled (Aktiviert) ● Attestation Enable (Bestätigung aktivieren) – standardmäßig ausgewählt ● Key Storage Enable (Schlüsselspeicher aktivieren) – standardmäßig ausgewählt ● SHA-256 (SHA-256) – standardmäßig ausgewählt ANMERKUNG: Für TPM1.2/2.0-Up- oder Downgrades laden Sie das TPM-Wrappertool (Software) herunter. Computrace Ermöglicht das Aktivieren oder Deaktivieren der optionalen Computrace-Software. -
Seite 71: Optionen Des Bildschirms „Intel Software Guard-Erweiterungen
Option Beschreibung ● Delete All Keys (Alle Schlüssel löschen) – Löscht alle Schlüssel. ANMERKUNG: Wenn Sie den Custom Mode (Benutzerdefinierter Modus) deaktivieren, werden sämtliche vorgenommenen Änderungen gelöscht und die Schlüssel auf ihre Standardeinstellungen zurückgesetzt. Optionen des Bildschirms „Intel Software Guard-Erweiterungen“ Option Beschreibung Intel SGX Enable... -
Seite 72: Optionen Des Bildschirms „Power Management" (Energieverwaltung)
Configuration ● Standard (Standard) – Lädt den Akku mit einer Standardrate vollständig auf. ● ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. Diese Option ist standardmäßig aktiviert. ● Primarily AC use (Primäre Wechselstromverwendung). -
Seite 73: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
Option Beschreibung ANMERKUNG: Unter Umständen stehen nicht für jeden Akku alle Lademodi zur Verfügung. Um diese Option zu aktivieren, deaktivieren Sie die Option Advanced Battery Charge Configuration (Erweiterte Akkuladekonfiguration). Typ-C- ● 7,5 Watt – standardmäßig ausgewählt Steckernetzteil ● 15 Watt Optionen des Bildschirms „POST Behavior“... -
Seite 74: Optionen Des Bildschirms „Virtualization Support" (Unterstützung Der Virtualisierung)
Option Beschreibung Extended BIOS Ermöglicht die Einrichtung einer weiteren Verzögerung vor dem Systemstart. Die Optionen sind: POST Time ● 0 seconds (0 Sekunden). Diese Option ist standardmäßig aktiviert. ● 5 seconds (5 Sekunden) ● 10 seconds (10 Sekunden) Full Screen Logo Hier können Sie das Vollbildschirmlogo aktivieren bzw. -
Seite 75: Optionen Im Fenster Des Systemprotokolls
7. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für die BIOS-Aktualisierung gespeichert haben. 8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. BIOS-Setup... -
Seite 76: Aktualisieren Des Bios In Linux Und Ubuntu
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 77: System- Und Setup-Kennwort
● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. 1. -
Seite 78: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
Bodenabdeckung Akku Akkuabdeckung Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 79: Kapitel 6: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com... -
Seite 80: Enhanced Pre-Boot System Assessment - Epsa-Diagnose
1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste. -
Seite 81: Integrierter Selbsttest (Built-In Self-Test, Bist)
Wenn die Ergebnisse des Speichertests 25 oder weniger Fehler enthalten, behebt die RMT-Grundfunktion die Probleme automatisch. Der Test ist in diesem Fall erfolgreich abgeschlossen, da die Probleme behoben wurden. Wenn die Ergebnisse des Speichertests 26-50 Fehler enthalten, verbirgt die RMT-Grundfunktion die defekten Speicherblocks und gibt ein erfolgreiches Ergebnis zurück, ohne dass ein Speicheraustausch erforderlich ist. -
Seite 82: Integrierter Lcd-Selbsttest (Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw. -
Seite 83: Akkuzustandsanzeige
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 84: Sicherungsmedien Und Wiederherstellungsoptionen
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen). - Seite 85 ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel 000130881 unter www.dell.com/support. Fehlerbehebung...
-
Seite 86: Kapitel 7: Kontaktaufnahme Mit Dell
Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
