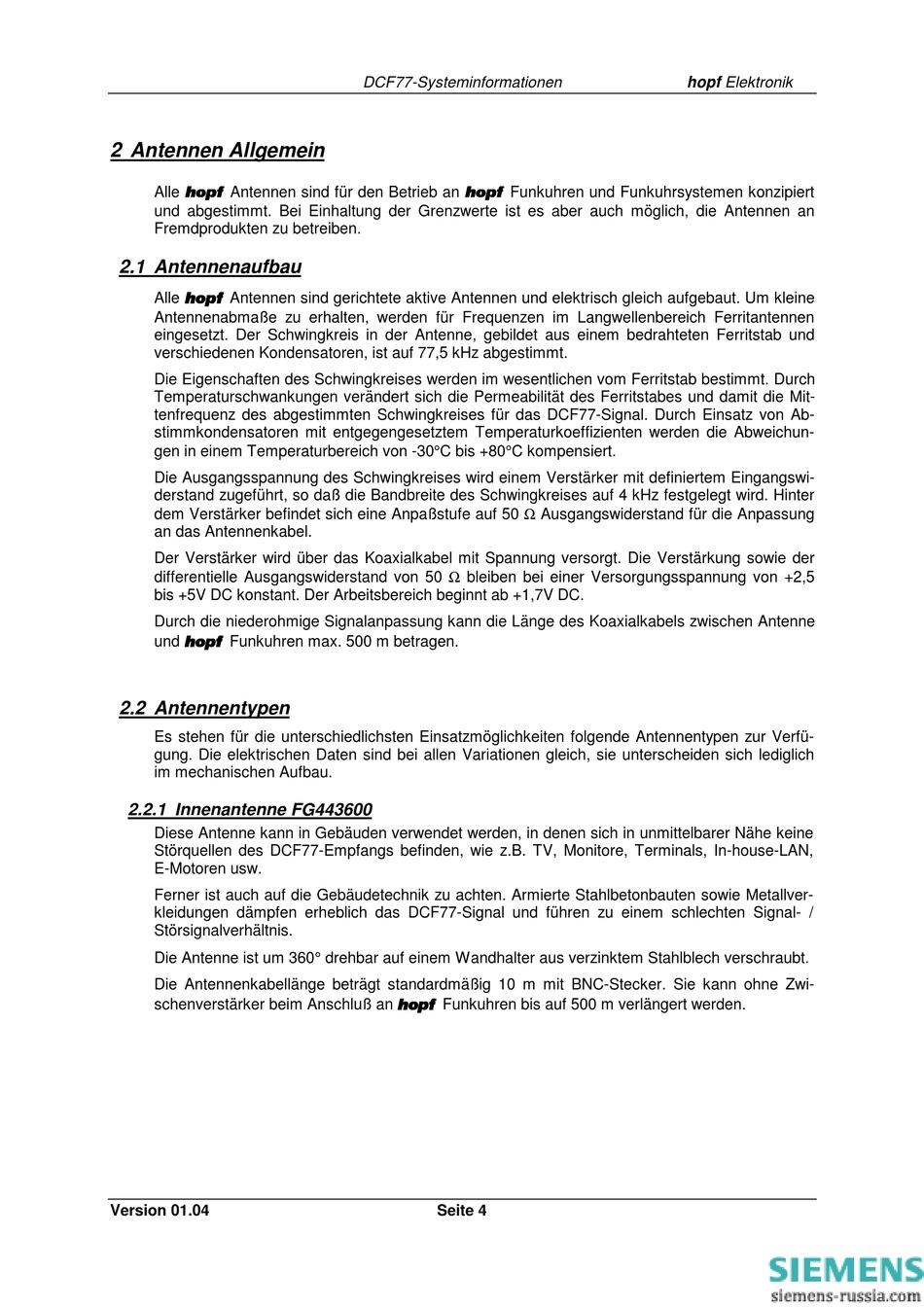

2 Antennen Allgemein
Alle ÿþýü
ÿþýü Antennen sind für den Betrieb an ÿþýü
ÿþýü
ÿþýü
und abgestimmt. Bei Einhaltung der Grenzwerte ist es aber auch möglich, die Antennen an
Fremdprodukten zu betreiben.
2.1 Antennenaufbau
Alle ÿþýü
ÿþýü Antennen sind gerichtete aktive Antennen und elektrisch gleich aufgebaut. Um kleine
ÿþýü
ÿþýü
Antennenabmaße zu erhalten, werden für Frequenzen im Langwellenbereich Ferritantennen
eingesetzt. Der Schwingkreis in der Antenne, gebildet aus einem bedrahteten Ferritstab und
verschiedenen Kondensatoren, ist auf 77,5 kHz abgestimmt.
Die Eigenschaften des Schwingkreises werden im wesentlichen vom Ferritstab bestimmt. Durch
Temperaturschwankungen verändert sich die Permeabilität des Ferritstabes und damit die Mit-
tenfrequenz des abgestimmten Schwingkreises für das DCF77-Signal. Durch Einsatz von Ab-
stimmkondensatoren mit entgegengesetztem Temperaturkoeffizienten werden die Abweichun-
gen in einem Temperaturbereich von -30°C bis +80°C kompensiert.
Die Ausgangsspannung des Schwingkreises wird einem Verstärker mit definiertem Eingangswi-
derstand zugeführt, so daß die Bandbreite des Schwingkreises auf 4 kHz festgelegt wird. Hinter
dem Verstärker befindet sich eine Anpaßstufe auf 50 Ω Ausgangswiderstand für die Anpassung
an das Antennenkabel.
Der Verstärker wird über das Koaxialkabel mit Spannung versorgt. Die Verstärkung sowie der
differentielle Ausgangswiderstand von 50 Ω bleiben bei einer Versorgungsspannung von +2,5
bis +5V DC konstant. Der Arbeitsbereich beginnt ab +1,7V DC.
Durch die niederohmige Signalanpassung kann die Länge des Koaxialkabels zwischen Antenne
und ÿþýü
ÿþýü Funkuhren max. 500 m betragen.
ÿþýü
ÿþýü
2.2 Antennentypen
Es stehen für die unterschiedlichsten Einsatzmöglichkeiten folgende Antennentypen zur Verfü-
gung. Die elektrischen Daten sind bei allen Variationen gleich, sie unterscheiden sich lediglich
im mechanischen Aufbau.
2.2.1 Innenantenne FG443600
Diese Antenne kann in Gebäuden verwendet werden, in denen sich in unmittelbarer Nähe keine
Störquellen des DCF77-Empfangs befinden, wie z.B. TV, Monitore, Terminals, In-house-LAN,
E-Motoren usw.
Ferner ist auch auf die Gebäudetechnik zu achten. Armierte Stahlbetonbauten sowie Metallver-
kleidungen dämpfen erheblich das DCF77-Signal und führen zu einem schlechten Signal- /
Störsignalverhältnis.
Die Antenne ist um 360° drehbar auf einem Wandhalter aus verzinktem Stahlblech verschraubt.
Die Antennenkabellänge beträgt standardmäßig 10 m mit BNC-Stecker. Sie kann ohne Zwi-
schenverstärker beim Anschluß an ÿþýü
Version 01.04
DCF77-Systeminformationen
ÿþýü Funkuhren und Funkuhrsystemen konzipiert
ÿþýü
ÿþýü
ÿþýü Funkuhren bis auf 500 m verlängert werden.
ÿþýü
ÿþýü
Seite 4
