4.1.3 Potential-Trennverstärker
Das vorverstärkte Signal wird an 4 potentialfreie Verstärker weitergeleitet. Diese Verstärker ha-
ben eine Ausgangsimpedanz von 50 Ohm. Die Verstärkung beträgt 0 bis 3 dB.
4.1.4 Blitzschutz
Werden Außenantennen an den Verstärker angeschlossen, empfiehlt es sich, die Verstärker-
ausführung mit Blitzschutz einzusetzen. Der Blitzschutzblock ist dem Vorverstärker vorgeschal-
tet.
Bei Verwendung von Außenantennen kann es auf dem Antennenkabel bei Gewittern zu sehr
hohen Störspannungsimpulsen kommen. Hierdurch können nicht nur das unmittelbar ange-
schlossene Funkuhrensystem, sondern auch nachfolgende Geräte zerstört oder beschädigt
werden.
Man kann nicht die Überspannungen aus den direkten Folgen eines Blitzes verhindern, sondern
ein Gerät nur gegen die zerstörenden Auswirkungen schützen. Zu diesem Zweck ist es notwen-
dig, daß alle Überspannung führenden Leitungen "kurzgeschlossen" werden und die Überspan-
nung schnellsten abgebaut wird. Nach dem Störungsabbau soll das Gerät wieder seine ur-
sprünglichen Spezifikationen annehmen.
Der Blitzschutz besteht daher aus einer Kombination von verschiedenen Bauelementen. Durch
schnelle Absorberdioden mit einer Ansprechzeit < 1 nsec. und einem Ableitstrom von 5 kA wer-
den die Potentialunterschiede zwischen Antennenseele und Null auf 12 V konstant gehalten. Die
anschließenden Gasableiter schließen im gezündeten Zustand die Leitungen zum Erdungspunkt

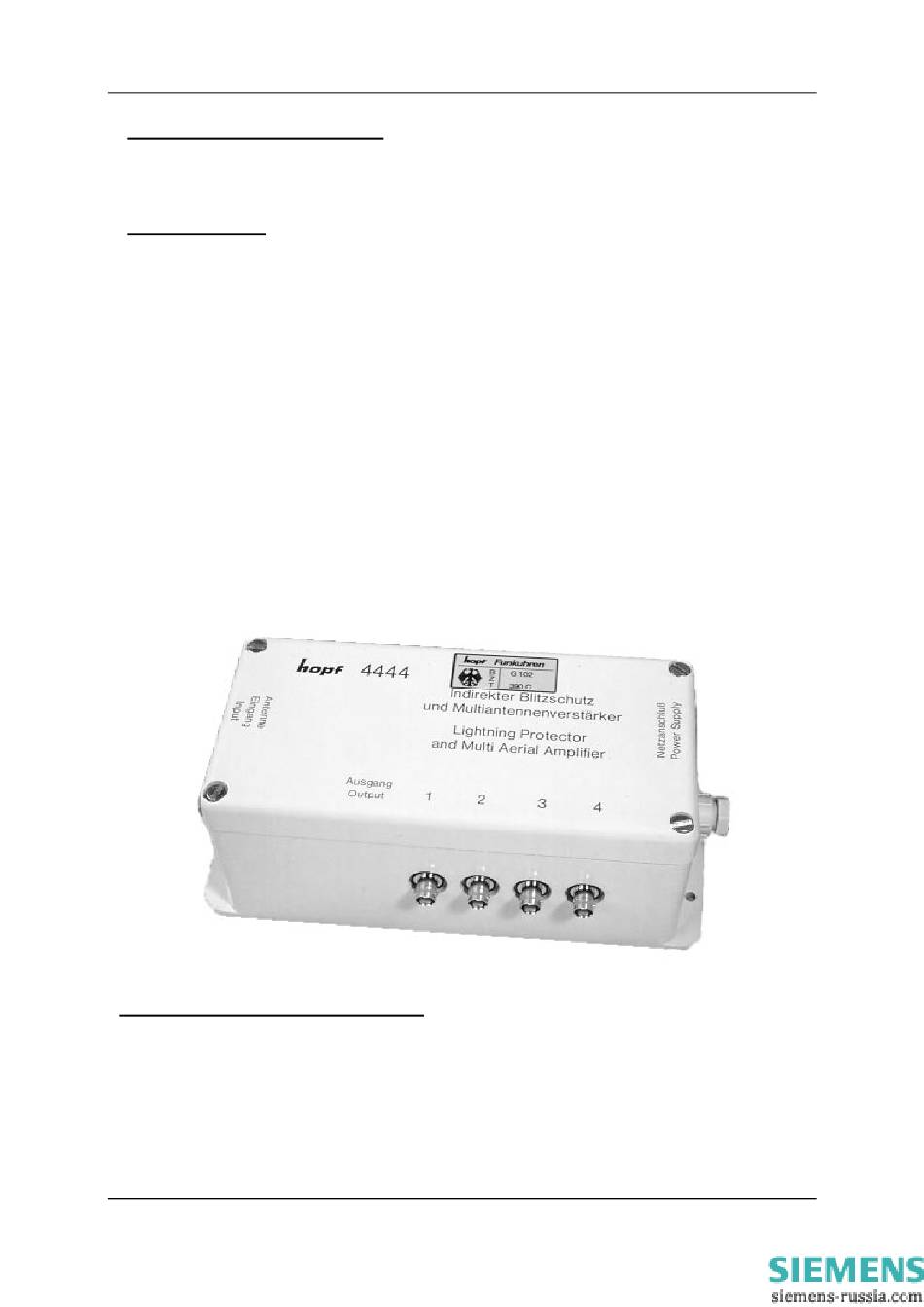

kurz. Die Abbildung zeigt das Gerät FG444400 mit integriertem 4-fach Antennenverteiler.
4.2 Antennenverstärker FG444600
Werden mehrere DCF77-Uhren im Haus benötigt, so kann der 4-fach Antennenverstärker mit
Potentialtrennung eingesetzt werden. Das Gerät hat den gleichen Aufbau wie der Antennenver-
stärker FG444400, jeddoch ohne Blitzschutz (Bild siehe oben). Im dem Gehäuse sind das
Netzteil sowie 5 Verstärkerbaugruppen untergebracht.
Über einen Vorverstärker wird das Signal auf 4 voneinander potentialgetrennte Ausgabestufen
geführt und über isolierte BNC-Buchsen an der breiten Seite des Gehäuses ausgegeben.
Version 01.04
DCF77-Systeminformationen
Seite 10
