Einsatzplatzierung
!
Wird als Zubehör eine Schutzwand verwendet,
lesen Sie vor einer Installation von Einsatz oder
Schornstein die zugehörige Anleitung durch.

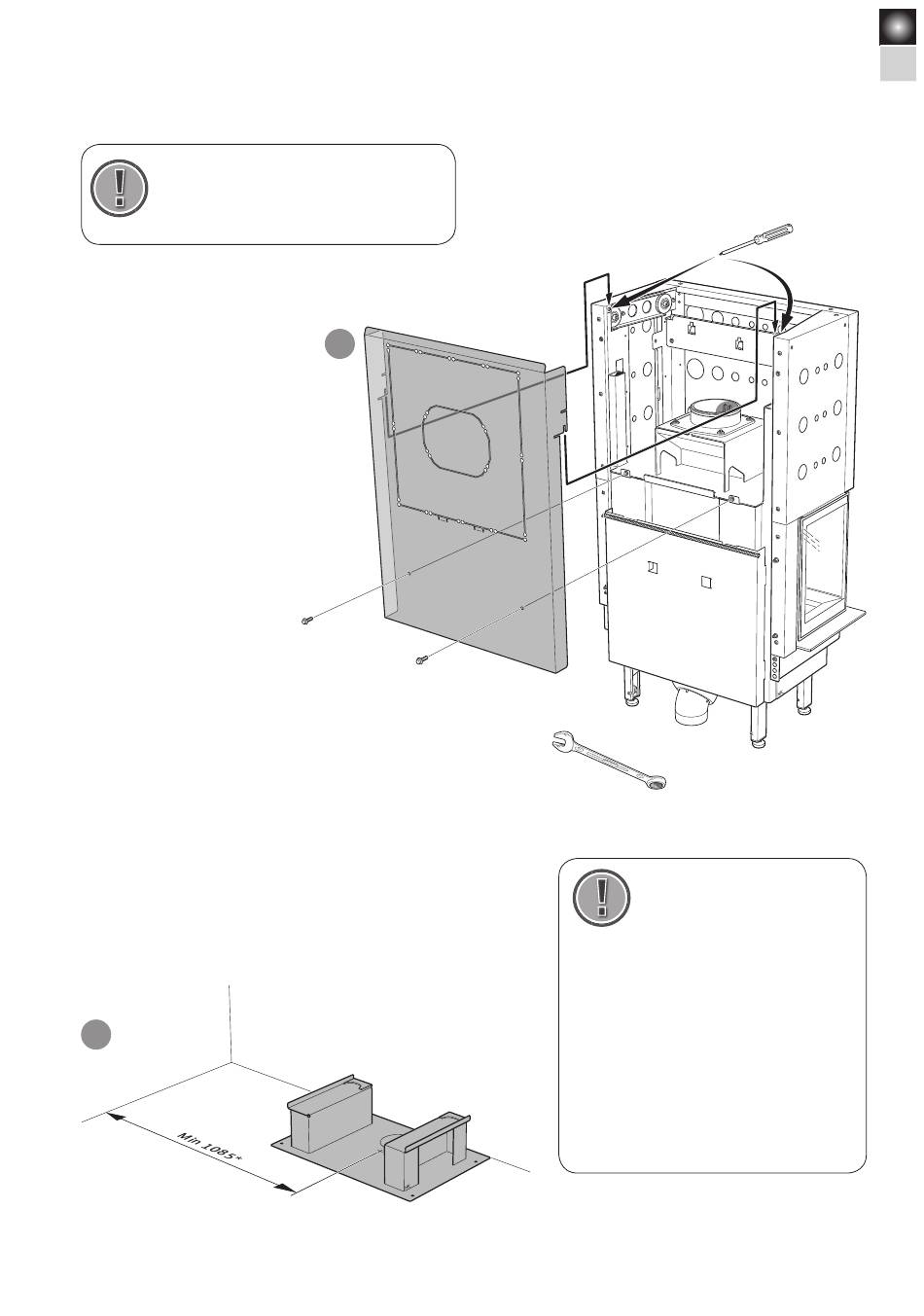

Positionieren Sie den Bodenteil und kontrollieren Sie, ob die zulässigen
Mindestabstände zu brennbaren Materialien eingehalten werden. Messen Sie
zur Mitte des Bodenteils.
Die Hinterkante des Bodenteils ist an der Hinterkante der fertigen
Verkleidung ausgerichtet.
2
1
Das Kreuz auf der Bodenplatte gibt die
Position des Rauchgasauslasses an.
10 mm
!
Der Heizkamin kann wandbündig vor einer Wand
aufgestellt werden.
Bei der Installation an Wänden, die nicht lotrecht
verlaufen, sowie für eine vereinfachte Montage,
empfehlen wir, einen schmalen Spalt zwischen
Wand und Kamin einzuhalten. Platzieren Sie
hierbei den Bodenteil mit einem geringfügigen
Abstand zur dahinterliegenden Wand und passen
Sie die Lochposition, bei Bedarf, in der Decke für
die Schornsteindurchführung mit demselben
Maß an.
