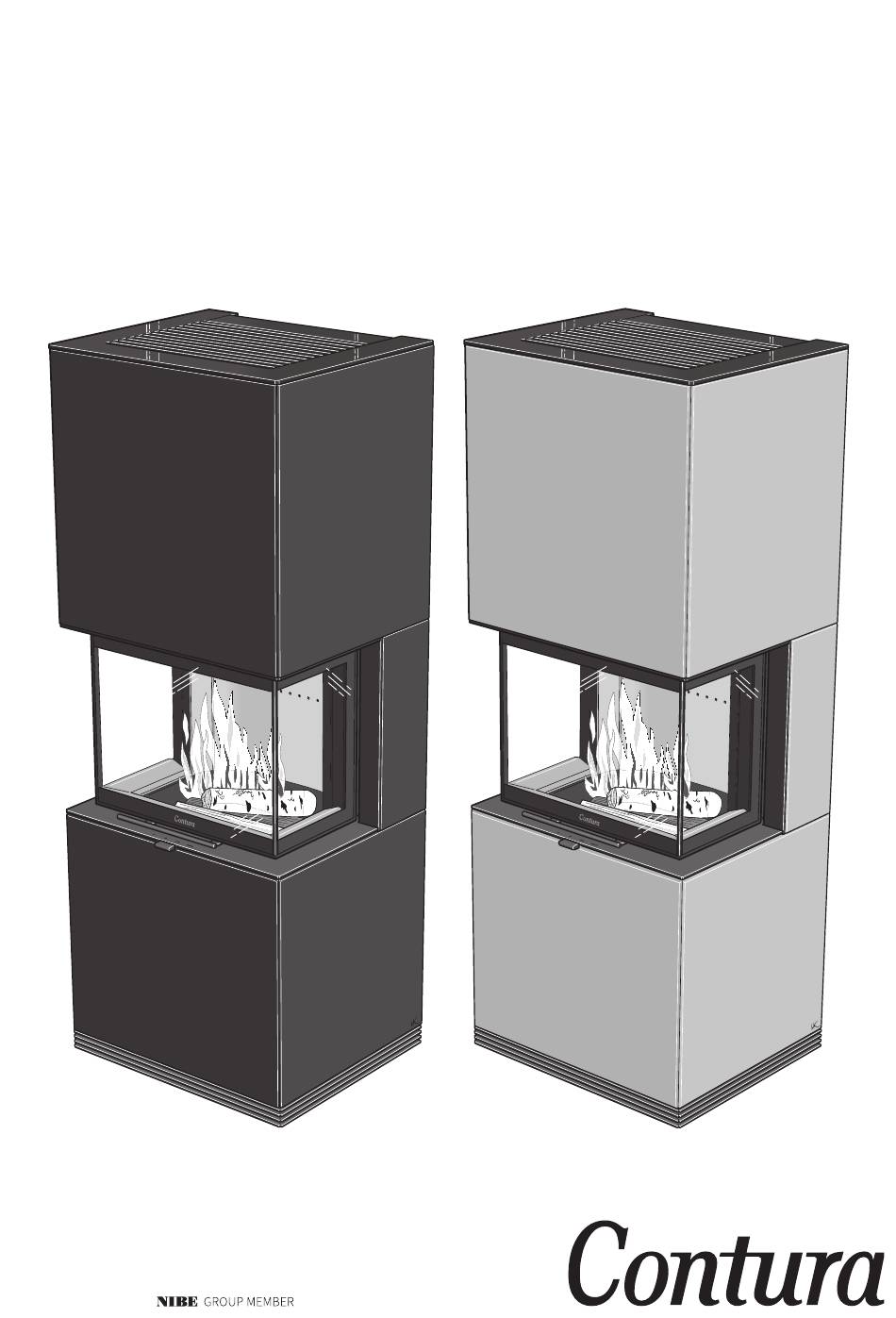

- Seite 1 Installations- anleitung Ci61 Ci61A Ci61AN Ci61T contura.eu...
-
Seite 2: Hersteller
Emission von gefährlichen Stoffen Erfüllt die Anforderungen Nennleistung 6,3 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 334°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, 21. August 2015... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Einsatz viel Freude haben werden. Als stolzer Besitzer eines Contura-Einsatzes haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura-Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effiziente Wärmenutzung aufweist.
-
Seite 4: Technische Daten
FAKTEN Technische Daten Modell i61/i61A/i61AN/i61T Brennholzfach (Zubehör) Leistung 5-9 kW Nennleistung 6,3 kW Wirkungsgrad 81 % Gewicht Ci61/ A/AN /T (kg) 195 /275 /320 Powerstone (Zubehör): + 55 kg Breite (mm) Tiefe (mm) Höhe (mm) 1570 Außendurchmesser des Anschlussstücks: 150 mm Allgemeines Bauantrag Brandschutzbereich... -
Seite 5: Rückseitiger Anschluss
SCHORNSTEIN Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen und der für eine Rauchgastemperatur von 350 °C ausgelegt ist. Der horizontalem Verlauf den Schornsteinzug verringert. Die maximale Außendurchmesser des Anschlussstücks beträgt Ø horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Der Einsatz benötigt einen Schornsteinzug von mindestens Rauchkanallänge bei mindestens 5 m liegt. -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT Zufuhr von Verbrennungsluft Es ist für eine Zufuhr von Verbrennungsluft zu sorgen. Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Kaminofen steht. Bei der Verbrennung wird eine Luftmenge von ca. - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände Ci61 / Ci61A / Ci61AN / Ci61T Wichtig! Die Maßskizzen enthalten nur die minimal zulässigen Schornstein zu beachten. Vor dem Kaminofen muss der Installationsabstände für den Kaminofen. Beim Sicherheitsabstand zu brennbaren Gebäudeteilen oder Anschluss an einen Stahlschornstein sind ebenfalls Einrichtungsgegenständen mindestens 1 m betragen.
- Seite 8 EINSATZPLATZIERUNG 8 mm Inbusschraube 4 10 mm 13 mm PH2 / PZ2 / T20 / T25...
-
Seite 9: Platzierung Und Einstellung Des Einsatzes
EINSATZPLATZIERUNG Platzierung und Einstellung des Einsatzes Ci61 / Ci61A / Ci61AN / Ci61T 13 mm 13 mm... - Seite 10 EINSATZPLATZIERUNG Ci61 / Ci61A / Ci61AN / Ci61T M5 x 9 Werkzeug T25...
-
Seite 11: Montage Der Verkleidung
MONTAGE DER VERKLEIDUNG Montage der Verkleidung Ci61 / Ci61A / Ci61AN / Ci61T M5 x 9 Werkzeug T25 90°... - Seite 12 MONTAGE DER VERKLEIDUNG Ci61 / Ci61A / Ci61AN / Ci61T M5 x 9 Werkzeug T25 M6 x 25 Inbusschraube 4 Gehen Sie auf Seite 40 für die weitere Montage der Stein- oder Specksteinverkleidung ...
- Seite 13 MONTAGE DER VERKLEIDUNG Ci61 90° 16 x Mutter M5 Werkzeug 8 mm 90° 12 x Mutter M5 Werkzeug 8 mm M6 x 10 Inbusschraube 4...
- Seite 14 MONTAGE DER VERKLEIDUNG Ci61 M5 x 9 Werkzeug T25...
- Seite 15 MONTAGE DER VERKLEIDUNG Ci61 M6 x 20 Werkzeug 10 mm M5 x 9 Werkzeug T25 Zur Montage von Gitter und Oberseite siehe Seite 19.
- Seite 16 MONTAGE DER VERKLEIDUNG ...Fortsetzung von Seite 12. Ci61T Ci61A / Ci61AN M6 x 10 Inbusschraube 4 M6 x 10 Inbusschraube 4...
- Seite 17 MONTAGE DER VERKLEIDUNG Ci61A / Ci61AN / Ci61T M5 x 9 Werkzeug T25...
- Seite 18 MONTAGE DER VERKLEIDUNG...
-
Seite 19: Montage Von Gitter Und Oberseite
MONTAGE VON GITTER UND OBERSEITE Montage von Gitter und Oberseite Bei rückseitigem Anschluss M6 x 10 Inbusschraube... - Seite 20 MONTAGE VON GITTER UND OBERSEITE...
-
Seite 21: Bei Oberseitigem Anschluss
MONTAGE VON GITTER UND OBERSEITE Bei oberseitigem Anschluss M6 x 10 Inbusschraube 4... - Seite 22 MONTAGE VON GITTER UND OBERSEITE...
-
Seite 23: Endabnahme Der Installation
MONTAGE VON GITTER UND OBERSEITE Lamellensockel Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt von einer zugelassenen Prüfinstanz abgenommen werden. Lesen Sie ebenfalls die „Heizinstruktionen“, bevor Sie den Kaminofen das erste Mal verwenden. - Seite 24 NIBE AB · Box 134 · 285 23 · Markaryd · Schweden contura.se Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811416 IAV SE-EX Ci61 Plåt/Sten-2 ändern. Die aktuelle Version kann unter contura.eu 2020-01-17 heruntergeladen werden.
