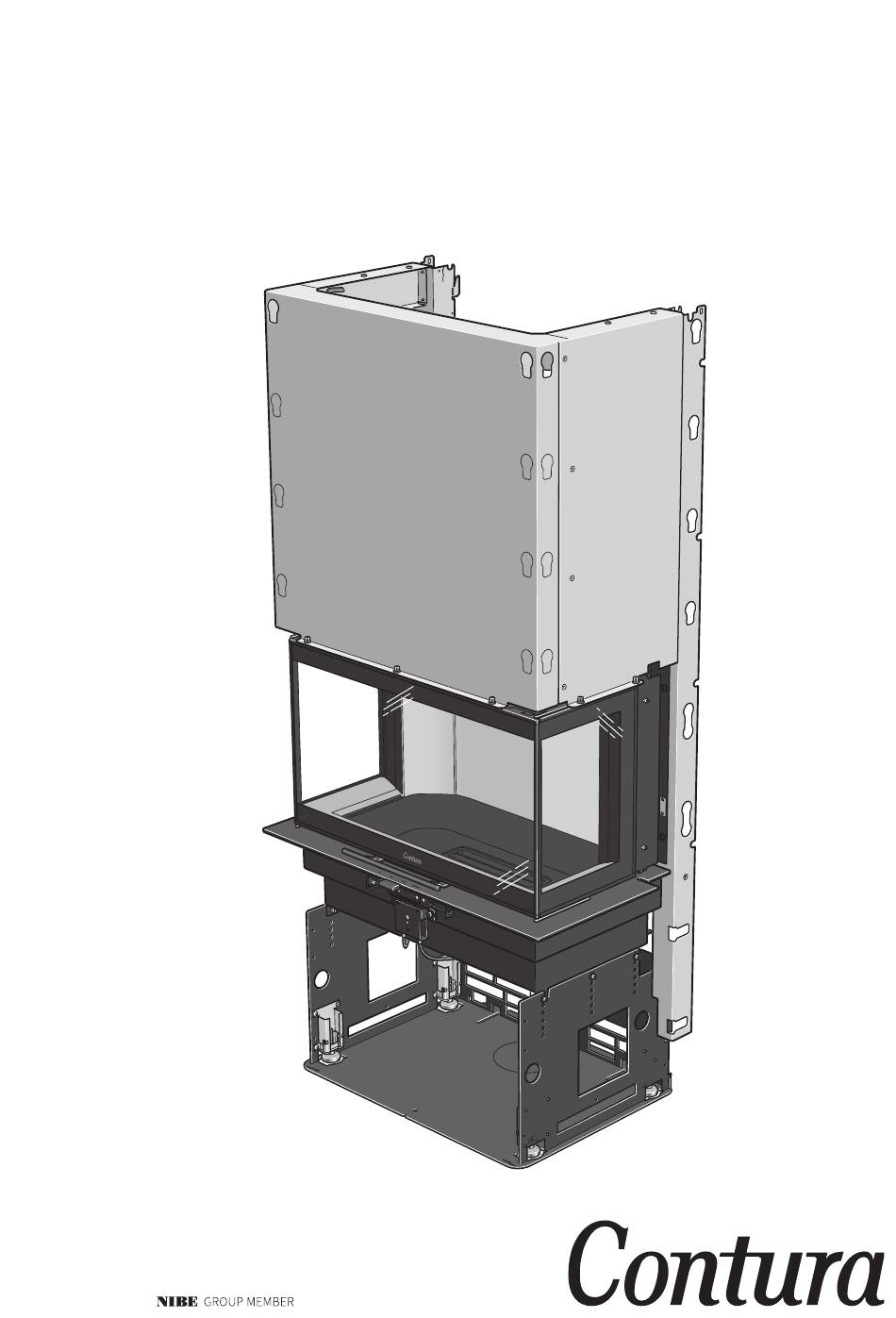

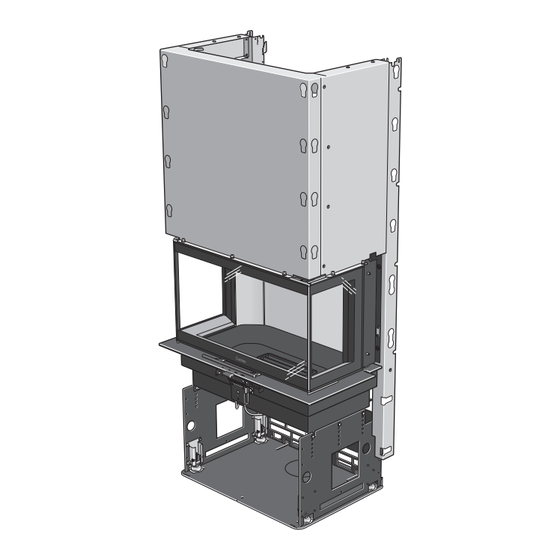

- Seite 1 Installations- anleitung Ci50 contura.eu...
- Seite 2 PRODUKT Holz befeuerten Einsatz Typenbezeichnung Contura i50 Vorgesehener Verwendungszweck Raumheizung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige VERIFIKATION Gemäß AVCP System 3 Europäische Norm EN 13229:2001/A2:2004/AC:2007 Prüfstelle Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
-
Seite 3: Eu-Konformitätserklärung
Es muss unbedingt eine ausreichende Zufuhr von Verbrennungsluft gewährleistet sein. Luftansaugsysteme können die Zufuhr von Verbren- Montage, Installation oder Wartung. nungsluft beeinträchtigen. Der Unterzeichner ist für die Herstellung und für die Übereinstimmung mit der erklärten Leistung verantwortlich. Niklas Gunnarsson, Business Area Manager NIBE STOVES Markaryd, 1. Januar 2022... - Seite 4 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Einsatz viel Freude haben werden. Als stolzer Besitzer eines Contura-Einsatzes haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura-Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effiziente Wärmenutzung aufweist.
-
Seite 5: Technische Daten
FAKTEN Technische Daten Allgemeines Brandschutzbereich Diese Anleitung beschreibt die Installation Um den Boden vor der Feuerstättenöffnung von Contura i50. Um eine maximale vor eventuell herausfallender Glut zu Modell Funktionalität und Sicherheit des schützen, muss auch dieser durch ein nicht Leistung 6-11 kW Nennleistung 8,0 kW... -
Seite 6: Vor Der Installation
WICHTIGE ABMESSUNGEN/VOR DER INSTALLATION Wichtige Abmessungen Ci50 * Der Einsatz lässt sich (in Schritten von jeweils 16 mm) um 80 mm absenken. Vor der Installation Öff nen der Seitenscheiben... - Seite 7 VOR DER INSTALLATION...
- Seite 8 VOR DER INSTALLATION 10 mm...
- Seite 9 VOR DER INSTALLATION Funktionskontrolle So kontrollieren Sie die Funktionsweise des Einsatzes: Richten Sie den Einsatz mithilfe der einstellbaren Füße waagerecht aus. Kontrollieren Sie, ob sich die Tür öffnen und schließen lässt. Stellen Sie sicher, dass sich der Klappenknauf zwischen Minimal- und Maximalkennzeichnung vor- und zurückbewegen lässt.
- Seite 10 VOR DER INSTALLATION Strahlungsblech Montieren Sie das Strahlungsblech gemäß der separaten Anleitung. Achten Sie darauf, dass das Strahlungsblech bei allen Varianten des Ci51 durch die Contura-Schutzwand ersetzt wird.
-
Seite 11: Montage Der Rauchumlenkplatte Aus Blech
VOR DER INSTALLATION Montage der Rauchumlenkplatte aus Blech... -
Seite 12: Demontage Der Brennraumauskleidung
VOR DER INSTALLATION Demontage der Brennraumauskleidung... - Seite 13 ZUBEHÖR Powerstone-Montage Zubehör...
-
Seite 14: Zufuhr Von Verbrennungsluft
INSTALLATION Installation Stellen Sie sicher, dass die Installation den nationalen und lokalen Bestimmungen entspricht. Die Installation muss von einer zugelassenen Prüfinstanz abgenommen werden. Zufuhr von Verbrennungsluft Es ist für eine Zufuhr von Verbrennungsluft zu sorgen. Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Kaminofen steht. -
Seite 15: Anschluss An Der Rückseite
SCHORNSTEIN/SELBSTSCHLIESSENDE TÜR Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, vorkommen. der für eine Rauchgastemperatur von 350 °C ausgelegt ist. Der Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen und Außendurchmesser des Anschlussstücks beträgt Ø horizontalem Verlauf den Schornsteinzug verringert. Die maximale Für den Einsatz ist ein Schornsteinzug erforderlich, der in horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale der Brennkammer einen Unterdruck von 20–25 Pa erzeugt. -
Seite 16: Einsatzmontage
EINSATZMONTAGE Einsatzmontage Bei der Einsatzmontage müssen angrenzende Wände, durch nicht Beim Anschluss an einen Stahlschornstein verweisen wir brennbares Baumaterial gemäß den folgenden Spezifikationen auf die Montageanleitung des entsprechenden Fabrikats. geschützt werden. Beachten Sie die geltenden Sicherheitsabstände zwischen Alle Verbindungsstellen am nicht brennbaren Baumaterial sind dem jeweiligen Stahlschornstein und brennbarem Material. -
Seite 17: Endabnahme Der Installation
EINSATZMONTAGE Installationsbeispiel Sofern nicht anders angegeben, sind die Maße Mindestwerte, Wände aus brennbarem Material die nicht unterschritten werden dürfen. Wände aus nicht brennbarem Material bestehen in den Installationsbeispielen aus 100-mm-Leichtbeton. Schornsteinabzug Wände aus nicht brennbarem Material, an denen kein Kontakt zu brennbarem Material besteht und die daher keine Mindeststärke aufweisen müssen. - Seite 18 EINSATZMONTAGE Abdichtung Avtätning Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm Querschnitt ein 600 cm Area in 600 cm Querschnitt ein 600 cm Area in 600 cm Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm Area in 600 cm...
