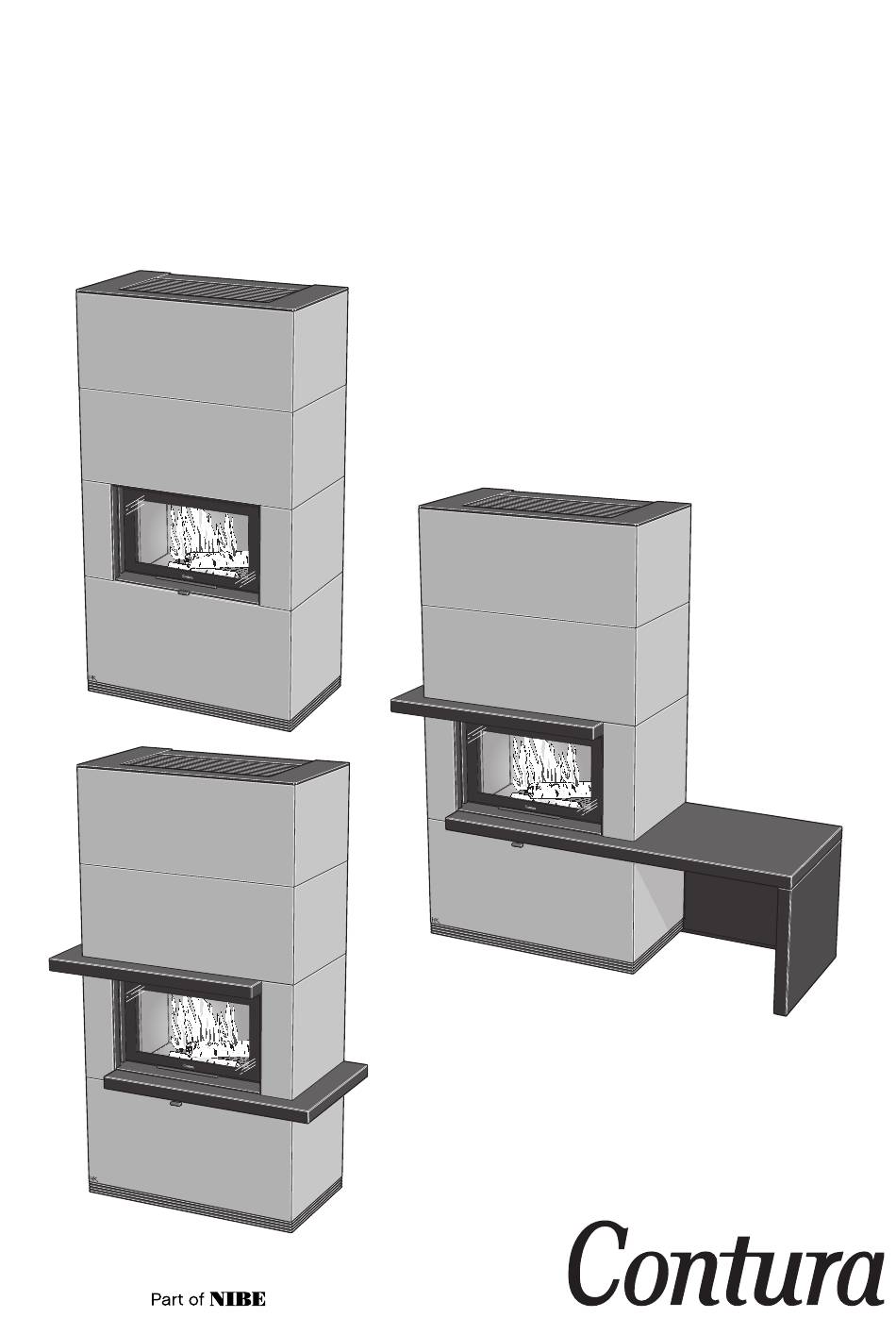

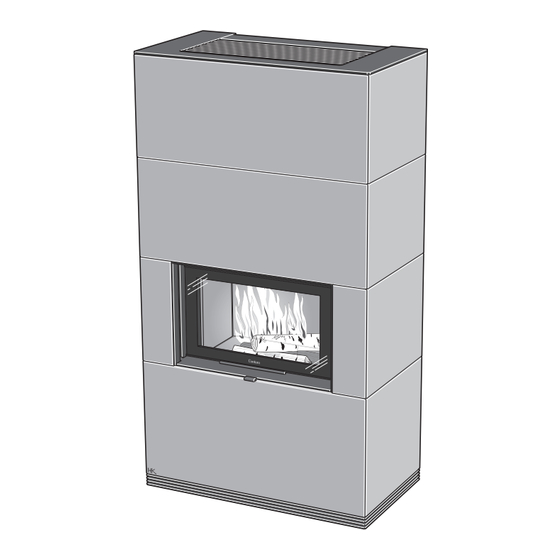

- Seite 1 Installations- anleitung C i31 www.contura.eu...
- Seite 2 Emission von gefährlichen Stoffen Erfüllt die Anforderungen Nennleistung 6 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 283°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 12. September 2013...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie mit Ihrem neuen Heizkamin viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Heizkamin mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
-
Seite 4: Technische Daten
FAKTEN Technische Daten Modell Leistung 4-9 kW Nennleistung 6 kW Wirkungsgrad 81 % Modell Ci31A Ci31T Ci31S Gewicht (kg) Simse: + 50 kg Bank & Sims: + 145 kg Powerstone (Zubehör): + 200 kg Schutzwand (Zubehör): + 15 kg Breite (mm) Tiefe (mm) Höhe (mm) 1650 / 1750... -
Seite 5: Verkleidung
VERKLEIDUNG Verkleidung Fassen Sie die Steine nur mit sauberen Händen oder Handschuhen gerade stehen und dieselbe Höhe aufweisen. Nutzen Sie bei Bedarf Distanzscheiben. an. Gehen Sie vorsichtig mit den Steinen um, damit empfindliche Ecken und Kanten nicht beschädigt werden. Die Steine sind ein natürliches Material, daher können gewisse Unregelmäßigkeiten und Abweichungen beim Erscheinungsbild Nach abgeschlossener Montage kann eine gewisse Nachjustierung vorkommen. -
Seite 6: Rückseitiger Anschluss
SCHORNSTEIN Schornstein Der Heizkamin ist gemäß EN 13240 getestet und kann Kontrollieren Sie genauestens, ob der Schornstein dicht ist. an einen Schornstein angeschlossen werden, der für An Reinigungsöffnungen und Rohranschlüssen dürfen keine eine Rauchgastemperatur von 350°C ausgelegt ist. Der Luftlecks vorkommen. Außendurchmesser des Anschlussstücks beträgt 150 mm. -
Seite 7: Zufuhr Von Verbrennungsluft
ZULUFT Zufuhr von Verbrennungsluft Es ist für eine Zufuhr von Verbrennungsluft zu sorgen. Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Heizkamin steht. Bei der Verbrennung wird eine Luftmenge von ca. 25 m verbraucht. - Seite 8 INSTALLATIONSABSTÄNDE Installationsabstände C i31 Ohne Simse/Bank Wichtig! Die Maßskizzen enthalten nur die minimal zulässigen Schornstein zu beachten. Vor dem Heizkamin muss der Installationsabstände für den Heizkamin. Beim Sicherheitsabstand zu einem brennbaren Gebäudeteil oder Anschluss an einen Stahlschornstein sind ebenfalls Einrichtungsgegenständen mindestens 1,5 m betragen. die Anforderungen zum Sicherheitsabstand für den Brennbare Decke Brennbare Decke...
- Seite 9 INSTALLATIONSABSTÄNDE Installationsabstände C i31 Brennbare Decke Mit Simsen/Bank Brennbare Decke Durchm. Ø 150 Utv. Ø 150 1110 Brennbare Decke Brännbart tak Durchm. Ø 150 Utv. Ø 150 1660...
-
Seite 10: Einsatzplatzierung
EINSATZPLATZIERUNG Einsatzplatzierung Wird als Zubehör eine Schutzwand verwendet, lesen Sie vor Der Heizkamin kann wandbündig aufgestellt einer Installation von Einsatz oder Schornstein die zugehörige werden. Anleitung durch. Bei der Installation an Wänden, die Positionieren Sie das Bodenteil und kontrollieren Sie, ob die nicht lotrecht verlaufen, sowie für eine zulässigen Mindestabstände zu brennbaren Materialien eingehalten vereinfachte Montage, empfehlen wir, einen... -
Seite 11: Wenn Als Zubehör Ein Verbrennungsluftschlauch Verwendet Wird
EINSATZPLATZIERUNG Legen Sie eine Wasserwaage auf die Leiste unter der Tür und passen Sie die vorderen Füße auf das angegebene Maß zwischen Boden und Leistenunterkante an, bis die Wasserwaage gerade ausgerichtet ist. 13 mm Legen Sie gemäß Abbildung eine Wasserwaage auf und justieren Sie die hinteren Füße, bis der Heizeinsatz auch in dieser Richtung gerade steht. - Seite 12 STÄNDERMONTAGE Ständermontage Beachten Sie den Unterschied zwischen rechtem und linkem Ständerrahmen. Die untere Strebe muss außen und vorn überstehen sowie als Steinstützfläche dienen. ~ 4 8 M5 x 40 M6 x 20 Inbusschraube 4 (Verschraubung von innen)
- Seite 13 STÄNDERMONTAGE 13 mm Diese Querstrebe muss so gedreht sein, dass die Aussparung nach oben weist, damit sich die Drahtseile des Belüftungsschiebers frei bewegen können. Kontrollieren Sie ebenfalls, ob die vier Magnethalterungen bis zum Anschlag eingeschraubt sind.
- Seite 14 STÄNDERMONTAGE 20 x M5 x 9 3 0 m M i n Stellen Sie sicher, dass der Lamellensockel um den Ständer hineingeschoben werden kann. Passen Sie die Sockelhöhe mithilfe der Gummifüße an. Bei stark abschüssigen Böden müssen Einsatz und Ständer möglicherweise zusätzlich angehoben werden.
-
Seite 15: Montage Der Verkleidung
MONTAGE DER VERKLEIDUNG OHNE SIMSE/BANK Montage der Verkleidung – ohne Simse/Bank Beugen Sie Beschädigungen an den Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage. eine geeignete Unterlage. - Seite 16 MONTAGE DER VERKLEIDUNG OHNE SIMSE/BANK Der Stein muss am Ständer anliegen. M6 x 20 Inbusschraube 4 Diese Platte kann bei etwaigen Servicearbeiten abgenommen werden. Sichern Sie sie, indem Sie zwei Schrauben durch den bewegliche Sicherungsstab (A) in die Frontplatte eindrehen. Ziehen Sie die Schrauben nicht fest –...
- Seite 17 MONTAGE DER VERKLEIDUNG OHNE SIMSE/BANK Stellen Sie sicher, dass ein 4-mm-Spalt zwischen Stein und Einsatz vorliegt, damit sich der Luftschieber ungehindert bewegen kann. Kontrollieren Sie mit einer Wasserwaage auf der Steinoberseite, ob die Steine gerade stehen. Verwenden Sie bei Bedarf Distanzscheiben zum Ausgleich.( im Lieferumfang enthalten).
- Seite 18 MONTAGE DER VERKLEIDUNG OHNE SIMSE/BANK M6 x 10 Inbusschraube 4 Die Frontplatten müssen auf der Blechzunge des Ständers ruhen, nicht auf der unteren Front. Eventuell erforderliche Distanzscheiben sind an der Blechzunge anzubringen. Distanzscheiben...
- Seite 19 MONTAGE DER VERKLEIDUNG OHNE SIMSE/BANK...
- Seite 20 MONTAGE DER VERKLEIDUNG OHNE SIMSE/BANK Endmontage: Siehe Seite 82 Distanzscheiben...
- Seite 21 MONTAGE DER VERKLEIDUNG MIT SIMSEN Montage der Verkleidung – mit Simsen Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage.
- Seite 22 MONTAGE DER VERKLEIDUNG MIT SIMSEN Der Stein muss am Ständer anliegen. M6 x 20 Inbusschraube 4 Diese Platte kann bei etwaigen Servicearbeiten abgenommen werden. Sichern Sie sie, indem Sie zwei Schrauben durch den bewegliche Sicherungsstab (A) in die Frontplatte eindrehen. Ziehen Sie die Schrauben nicht fest –...
- Seite 23 MONTAGE DER VERKLEIDUNG MIT SIMSEN 2 mm Kontrollieren Sie mit einer Wasserwaage auf der Steinoberseite, ob die Steine gerade stehen. Verwenden Sie bei Bedarf Distanzscheiben zum Ausgleich. ( im Lieferumfang enthalten). Verfahren Sie an den weiteren Steinschichten auf dieselbe Weise. 90°...
- Seite 24 MONTAGE DER VERKLEIDUNG MIT SIMSEN M10 x 20 Inbusschraube 16 mm Ziehen Sie die Schrauben noch nicht vollständig an, damit das Regal nach der Montage noch leicht seitlich justiert werden kann. M6 x 16 Inbusschraube 10 mm Stellen Sie sicher, dass zwischen Regal und Einsatz ein Spalt von ca.
- Seite 25 MONTAGE DER VERKLEIDUNG MIT SIMSEN M6 x 10 Inbusschraube 4 Die Frontplatte muss auf der Blechzunge des Ständers ruhen, nicht auf der unteren Front. Eventuell erforderliche Distanzscheiben sind an der Blechzunge anzubringen. Distanzscheiben...
- Seite 26 MONTAGE DER VERKLEIDUNG MIT SIMSEN Vergewissern Sie sich, dass die obere Rahmenleiste nicht nach unten nachgibt. M10 x 20 Inbusschraube 16 mm Ziehen Sie die Schrauben noch nicht vollständig an, damit das Regal nach der Montage noch leicht seitlich justiert werden kann.
- Seite 27 MONTAGE DER VERKLEIDUNG MIT SIMSEN Endmontage: Siehe Seite 82 Distanzscheiben...
- Seite 28 MONTAGE DER VERKLEIDUNG MIT BANK Montage der Verkleidung – mit Bank Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage.
- Seite 29 MONTAGE DER VERKLEIDUNG MIT BANK Der Stein muss am Ständer anliegen. M6 x 20 Inbusschraube 4 Diese Platte kann bei etwaigen Servicearbeiten abgenommen werden. Sichern Sie sie, indem Sie zwei Schrauben durch den bewegliche Sicherungsstab (A) in die Frontplatte eindrehen. Ziehen Sie die Schrauben nicht fest –...
- Seite 30 MONTAGE DER VERKLEIDUNG MIT BANK 2 mm Kontrollieren Sie mit einer Wasserwaage auf der Steinoberseite, ob die Steine gerade stehen. Verwenden Sie bei Bedarf Distanzscheiben zum Ausgleich. (im Lieferumfang enthalten). Verfahren Sie an den weiteren Steinschichten auf dieselbe Weise. 90° Distanzscheiben...
- Seite 31 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 16 Inbusschraube 10 M6 x 16 Inbusschraube 4...
- Seite 32 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 12 Inbusschraube 4...
- Seite 33 MONTAGE DER VERKLEIDUNG MIT BANK Justieren Sie die Füße am Bein, damit für die Bankplatte eine ebene Kontaktfläche vorliegt. Positionieren Sie die Bankplatte und stellen Sie sicher, dass sie stabil und sicher liegt. Stellen Sie sicher, dass zwischen Regal und Einsatz ein Spalt von ca.
- Seite 34 MONTAGE DER VERKLEIDUNG MIT BANK Bei Bank in Linksausführung Bei Bank in Rechtsausführung M6 x 10 M6 x 10 Inbusschraube 4 Inbusschraube 4 Die Frontplatte muss auf der Blechzunge des Ständers ruhen, nicht auf der unteren Front. Eventuell erforderliche Distanzscheiben sind an der Blechzunge anzubringen.
- Seite 35 MONTAGE DER VERKLEIDUNG MIT BANK Distanzscheiben Vergewissern Sie sich, dass die obere Rahmenleiste nicht nach unten nachgibt.
- Seite 36 MONTAGE DER VERKLEIDUNG MIT BANK M10 x 20 Inbusschraube 16 mm M6 x 16 Inbusschraube 10 mm Stellen Sie sicher, dass das Regal mit der Oberkante der 2. Schicht abschließt.
- Seite 37 MONTAGE DER VERKLEIDUNG MIT BANK Distanzscheiben Endmontage: Siehe Seite 82...
-
Seite 38: Montage Von Gitter Und Oberseite
MONTAGE VON GITTER UND OBERSEITE Montage von Gitter und Oberseite Bei rückseitigem Anschluss M6 x 10 Inbusschraube 4... - Seite 39 MONTAGE VON GITTER UND OBERSEITE...
-
Seite 40: Bei Oberseitigem Anschluss
MONTAGE VON GITTER UND OBERSEITE Bei oberseitigem Anschluss M6 x 10 Inbusschraube 4... - Seite 41 MONTAGE VON GITTER UND OBERSEITE...
- Seite 42 MONTAGE VON GITTER UND OBERSEITE Lamellensockel...
-
Seite 43: Endabnahme Der Installation
MONTAGE VON GITTER UND OBERSEITE Justieren Sie die Gummifüße am Lamellensockel so, dass die Spalte zum Stein etwa 5 mm breit ist. Endabnahme der Installation Die Installation muss vor einer Benutzung des Heizkamin unbedingt von einer zugelassenen Prüfinstanz abgenommen werden. Lesen Sie ebenfalls die "Heizinstruktionen", bevor Sie den Heizkamin das erste Mal verwenden. - Seite 44 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811205 IAV SE-EX Ci31-10 ändern. Die aktuelle Version dieser Heizinstruktion kann 2016-03-29 unter www.contura.eu heruntergeladen werden.
