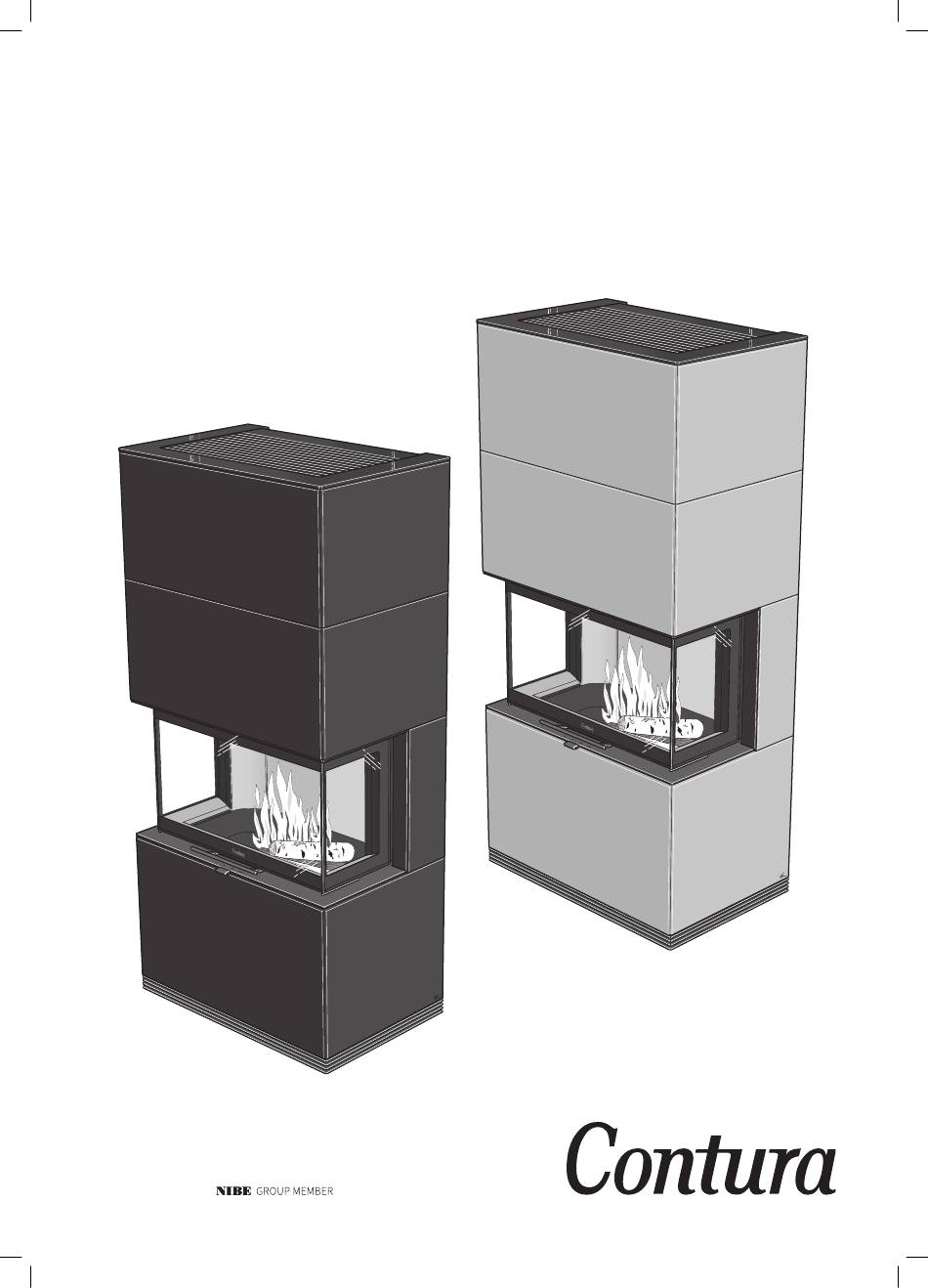

- Seite 1 Installations- anleitung Ci51 Ci51A Ci51T contura.eu...
-
Seite 2: Hersteller
Holz befeuerten Einsatz Typenbezeichnung Contura i51 Vorgesehener Verwendungszweck Raumheizung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige VERIFIKATION Gemäß AVCP System 3 Europäische Norm EN 13240:2001 / A2:2004 / AC:2007 Prüfstelle... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Einsatz viel Freude haben werden. Als stolzer Besitzer eines Contura-Einsatzes haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura-Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effiziente Wärmenutzung aufweist.
-
Seite 4: Technische Daten
FAKTEN Technische Daten Modell i51/i51A/i51T Brennholzfach (Zubehör) Leistung 6-11 kW Nennleistung 8,0 kW Wirkungsgrad 80 % Gewicht i51/A/T (kg) 210 / 285 / 345 Powerstone (Zubehör): + 100 kg Breite (mm) Tiefe (mm) Höhe (mm) 1650 Außendurchmesser des Anschlussstücks: 150 mm Allgemeines Bauantrag Dahinterliegende Wand... -
Seite 5: Rückseitiger Anschluss
SCHORNSTEIN Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen und der für eine Rauchgastemperatur von 350 °C ausgelegt ist. Der horizontalem Verlauf den Schornsteinzug verringert. Die maximale Außendurchmesser des Anschlussstücks beträgt Ø horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Der Einsatz benötigt einen Schornsteinzug von mindestens Rauchkanallänge bei mindestens 5 m liegt. -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT Zufuhr von Verbrennungsluft Es ist für eine Zufuhr von Verbrennungsluft zu sorgen. Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Kaminofen steht. Bei der Verbrennung wird eine Luftmenge von ca. - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände Ci51 / Ci51A / Ci51T Wichtig! Die Maßskizzen enthalten nur die minimal zulässigen Schornstein zu beachten. Vor dem Kaminofen muss der Installationsabstände für den Kaminofen. Beim Sicherheitsabstand zu brennbaren Gebäudeteilen oder Anschluss an einen Stahlschornstein sind ebenfalls Einrichtungsgegenständen mindestens 1 m betragen. die Anforderungen zum Sicherheitsabstand für den Brennbare Decke Utv.
- Seite 8 EINSATZPLATZIERUNG 8 mm Inbusschraube 4 10 mm 13 mm PH2 / PZ2 / T20 / T25...
-
Seite 9: Platzierung Und Einstellung Des Einsatzes
EINSATZPLATZIERUNG Platzierung und Einstellung des Einsatzes Ci51 / Ci51A / Ci51T 13 mm 13 mm... - Seite 10 EINSATZPLATZIERUNG Ci51 / Ci51A / Ci51T...
-
Seite 11: Montage Der Verkleidung
MONTAGE DER VERKLEIDUNG Montage der Verkleidung Ci51 / Ci51A / Ci51T M5 x 16 Werkzeug T25... - Seite 12 MONTAGE DER VERKLEIDUNG Ci51 / Ci51A / Ci51T M6 x 25 Inbusschraube 4 Gehen Sie auf Seite 45 für die weitere Montage der Stein- oder Specksteinverkleidung ...
- Seite 13 MONTAGE DER VERKLEIDUNG Ci51 90° 16 x Mutter M5 Werkzeug 8 mm 12 x Mutter M5 Werkzeug 8 mm...
- Seite 14 MONTAGE DER VERKLEIDUNG M5 x 12 Inbusschraube 3 Mutter M5 Werkzeug 8 mm Ci51...
- Seite 15 MONTAGE DER VERKLEIDUNG M5 x 9 Werkzeug T25 M6 x 10 Inbusschraube 4...
- Seite 16 MONTAGE DER VERKLEIDUNG Ci51 M6 x 20 Werkzeug 10 mm M5 x 9 Werkzeug T25 Zur Montage von Gitter und Oberseite siehe Seite 19.
- Seite 17 MONTAGE DER VERKLEIDUNG ...Fortsetzung von Seite 12. Ci51A / Ci51T M5 x 9 Werkzeug T25...
- Seite 18 MONTAGE DER VERKLEIDUNG Ci51T Ci51A M6 x 10 Inbusschraube 4 M6 x 10 Inbusschraube 4...
- Seite 19 MONTAGE DER VERKLEIDUNG...
- Seite 20 MONTAGE DER VERKLEIDUNG...
-
Seite 21: Montage Von Gitter Und Oberseite
MONTAGE VON GITTER UND OBERSEITE Montage von Gitter und Oberseite Bei rückseitigem Anschluss M6 x 10 Inbusschraube... - Seite 22 MONTAGE VON GITTER UND OBERSEITE...
- Seite 23 MONTAGE VON GITTER UND OBERSEITE Bei oberseitigem Anschluss M6 x 10 Inbusschraube 4...
- Seite 24 MONTAGE VON GITTER UND OBERSEITE...
-
Seite 25: Endabnahme Der Installation
MONTAGE VON GITTER UND OBERSEITE Lamellensockel Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt von einer zugelassenen Prüfinstanz abgenommen werden. Lesen Sie ebenfalls die „Heizinstruktionen“, bevor Sie den Kaminofen das erste Mal verwenden. - Seite 28 NIBE AB · Box 134 · 285 23 · Markaryd · Schweden contura.se Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811438 IAV SE-EX Ci51 Plåt/Sten-2 ändern. Die aktuelle Version kann unter contura.eu 2021-05-11 heruntergeladen werden.
