Montage Der Türblende; Montage Rauchgassaugzug-Motor - Hargassner Eco-HK 20 Montageanleitung

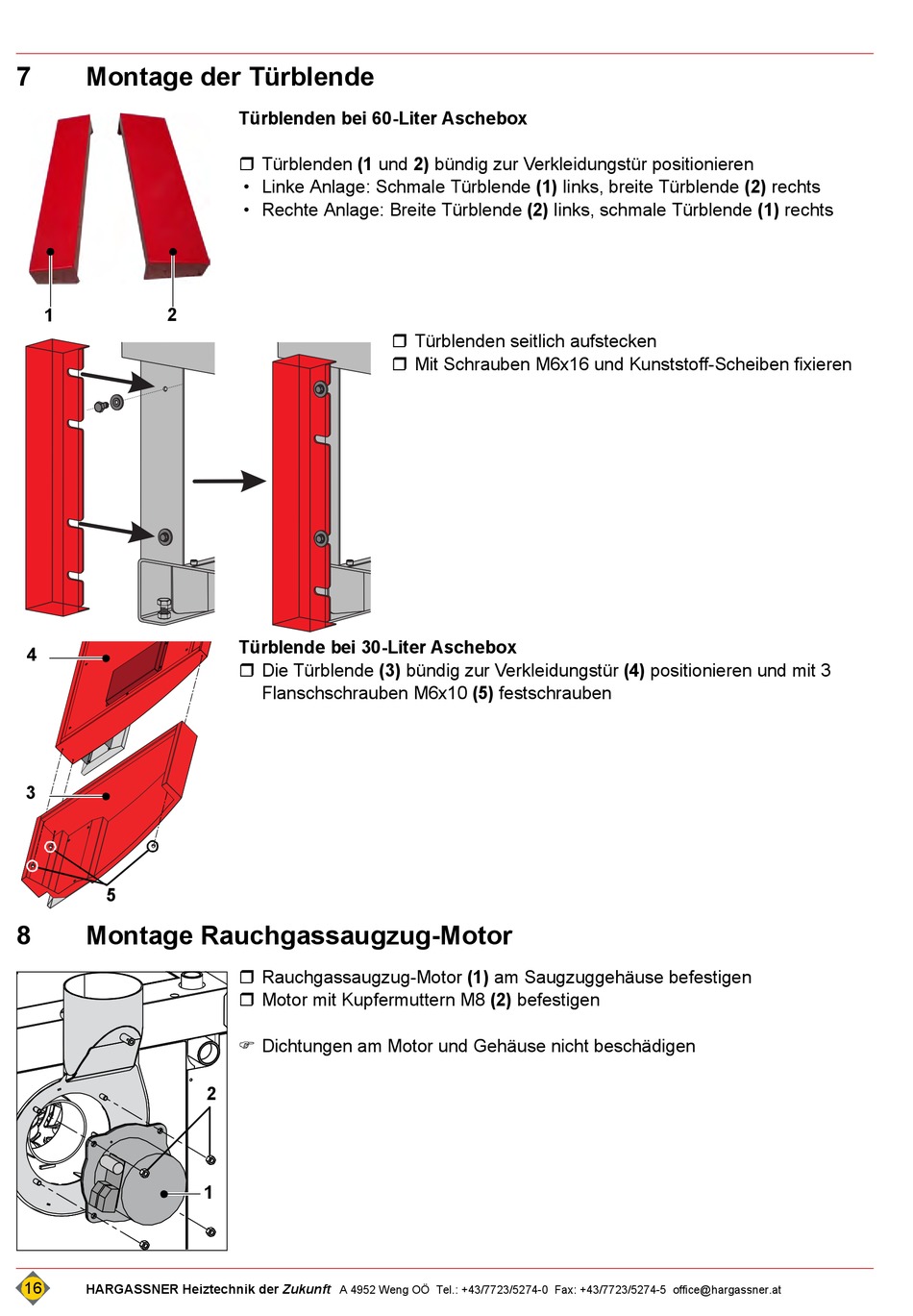

7 Montage der Türblende
2
1
4
3
5
8

Montage Rauchgassaugzug-Motor

16
HARGASSNER Heiztechnik der Zukunft
Türblenden bei 60-Liter Aschebox
 Türblenden (1 und 2) bündig zur Verkleidungstür positionieren
• Linke Anlage: Schmale Türblende (1) links, breite Türblende (2) rechts
• Rechte Anlage: Breite Türblende (2) links, schmale Türblende (1) rechts
Türblende bei 30-Liter Aschebox
 Die Türblende (3) bündig zur Verkleidungstür (4) positionieren und mit 3
Flanschschrauben M6x10 (5) festschrauben
 Rauchgassaugzug-Motor (1) am Saugzuggehäuse befestigen
 Motor mit Kupfermuttern M8 (2) befestigen
 Dichtungen am Motor und Gehäuse nicht beschädigen
2
1
A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at
 Türblenden seitlich aufstecken
 Mit Schrauben M6x16 und Kunststoff-Scheiben fixieren
