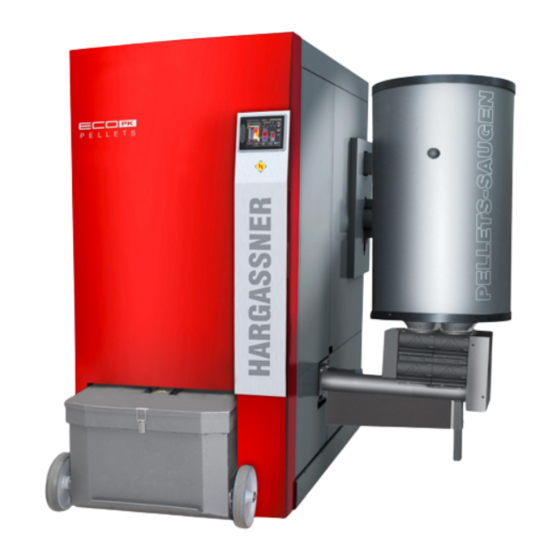

Hargassner Eco-PK 200 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Hargassner Anleitungen
  4. Warmwasserspeicher
  5. Eco-PK 200
  6. Montageanleitung

Hargassner Eco-PK 200 Montageanleitung

Vorschau anzeigen Andere Handbücher für Eco-PK 200:
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Inhaltsverzeichnis

Quicklinks

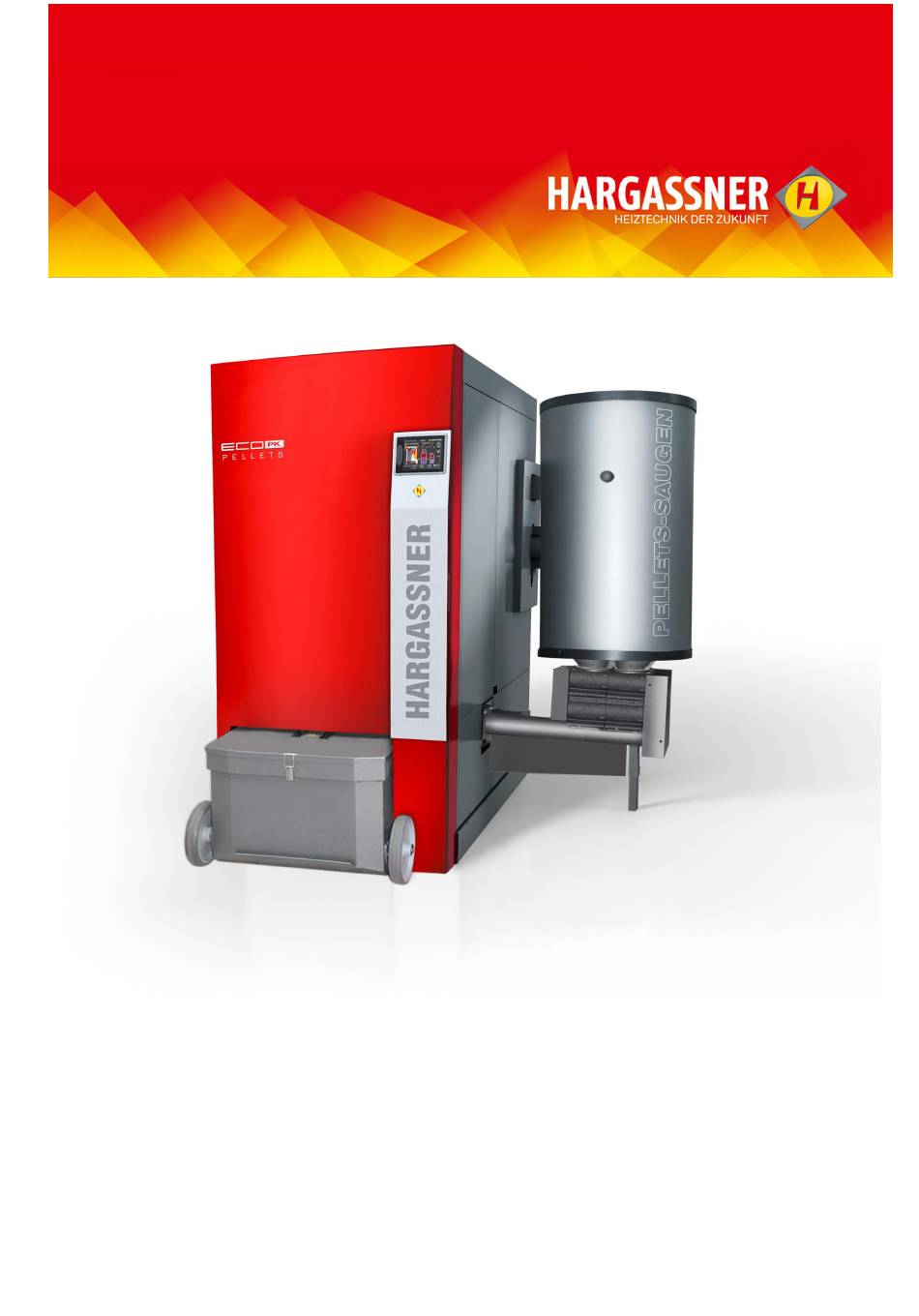

M o n t a g e a n l e i t u n g
P e l l e t s a n l a g e
E c o - P K 1 3 0 - 2 2 0
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V01 01/2019 - 11057996
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hargassner Eco-PK 200

Inhaltszusammenfassung für Hargassner Eco-PK 200

  • Seite 1 P e l l e t s a n l a g e E c o - P K 1 3 0 - 2 2 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...

  • Seite 2: Inhaltsverzeichnis

    22 Aufkleber für den Lagerraum ......38 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 3: Allgemeines

    • Witterungsgeschützte und frostsichere Ausführung sicherstellen • Staubdicht ausführen • Auf einfache Zugänglichkeit und Befüllmöglichkeit achten • Sicherheitseinrichtungen laut örtlichen Bestimmungen installieren • Sicherheitshinweise bei der Zutrittsmöglichkeit anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 4: Transport

    • Mindestabstände und Raumbedarf beachten • Zeichnung der Einbaumaße • Für den Zugang zum Kamin 600 mm freilassen Bezeichnung Eco-PK 130/150/170 Eco-PK 200/220 Raumhöhe min. 220 cm min. 240 cm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 5: Einbaumaße

    Kamin- zugang min. min. 900 optimal 1000 Raumhöhe: min. 2200 (2400) / optimal 3000 Maße in (...) gültig für Eco-PK 200/220 200 (250) Ø 655 Kesselbreite B HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 6 Initiator Pellets- 330 (365) Füllstandsmelder Kesselbreite B (463) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 7 0,1224 0,1346 kg/sec Wasserseitiger Widerstand dT 10° mbar 160,0 184,6 209,21 Wasserseitiger Widerstand dT 20° mbar 42,7 49,0 55,5 Leistungsaufnahme Elektroanschluss 400V AC, 50 Hz, 13 A HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 8: Übersicht Lieferumfang

    Ascheschieber Zum Reinigen der Kesseleinheit Schürhaken Zum Reinigen des Brennraumes Netzhauptschalter Ein / Aus - Schalter der Spannungsversorgung des Kessels  Siehe “Netzhauptschalter montieren” auf Seite 33. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 9: Abladen Der Anlage

     Den Verkleidungsdeckel der Anlage entfernen  Das Hebezeug (Haken) in die Transportöse (1) einhängen  Beim Hochheben auf Kippgefahr achten  Lastaufnahmepunkt ist nicht über dem Schwerpunkt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 10: Aufstellen

     Die Anlage am vorgesehenen Platz positionieren  Die Transporthölzer von der Anlage entfernen T I P P  Enge Platzverhältnisse beim Einbringen (z. B.: enge Türen, Treppenhaus)  Verkleidungstür demontieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 11: Demontage Verkleidungstür

     Tür einhängen  BUS-Kabel einziehen  Bedieneinheit montieren H I N W E I S  Empfehlung: Die Verkleidungstür ebenso für die Montage der Türblende demontieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 12: Montage Der Türblende

     Die Schraube M12x30 von oben in den Kesselkorpus schrauben  Die Stellfüße unter den Schrauben positionieren  Die Anlage auf die Stellfüße absenken  Die Anlage mit den Schrauben waagrecht ausrichten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 13: Montage Der Einschubeinheit

     8x Stiftschrauben M10x25 (Gesamtlänge 37 mm) (3) mit der kurzen Gewindeseite (Gewindelänge 10 mm) in den Kesselflansch einschrauben  Dichtung (4) einsetzen  Einschubeinheit (6) am Kesselflansch befestigen  8x Sicherheitsmutter M10 (5) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 14: Pellets-Tagesbehälter Montieren

    10.1 Pellets-Tagesbehälter montieren  Pellets-Tagesbehälter (1) auf der Einschubeinheit positionieren und befestigen  8x Schrauben M6x10 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 15: Montagehinweise Für Pelletsschläuche

     Kupferdraht aus dem Schlauch abziehen und von Isolierung befreien  Ca. 5 cm  Kupferdraht zwischen Stutzen und Schlauch einklemmen  Schlauch über den Stutzen stecken Schlauch Stutzen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 16: Pellets-Saugrichtung - Retourluft

    11.2.2 Punktabsaugung (RAPS) oben Retourluftschlauch Pellets-Saugschlauch unten 11.2.3 Raumaustragungsschnecke (RAS) Den Pelletsschlauch entweder links oder rechts am Stutzen anschließen  Je nach Platzverhältnissen zum Verlegen der Schläuche (Biegeradius) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 17: Pelletsbehälter An Der Anlage

    11.2.4 Gewebetank Retourluftschlauch Pellets- Saugschlauch 11.2.5 Pellets-Wochenbehälter Retourluft- Pellets- Saugschlauch schlauch 11.2.6 Pelletsbehälter an der Anlage Retourluftschlauch unten HSV, CL ECO-PK Pellets-Saugschlauch HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 18: Verlegeradius Der Pelletsschläuche Nicht Unterschreiten

     Bei kleinerem Verlegeradius: • Verstopfen die Pellets beim Saugvorgang den Pellets-Saugschlauch • Scheuert der Pelletssaugschlauch durch 11.3.1 Verlegung des Pelletsschlauches  Prüfen des Verlegeradius mit separat beigelegter Schablone HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 19: Höhendifferenz Beim Verlegen Der Pelletsschläuche Überwinden

     Zum Schutz der Pellets beim Einblasen in den Brennstofflagerraum  Gegenüber dem Einblasstutzen montieren  Siehe beigelegte Montageanleitung 11.6 Umschalteinheit, Raumaustragungen Zum optmalen Absaugen der Pellets aus dem Lagerraum  Siehe beigelegte Montageanleitung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 20: Verlängerung

    11.7.3 Saugschlauchbogen 90°  Bei sehr engen Kurven oder Außenbögen den 90° Saugschlauchbogen mit Schraubklemmen verwenden 11.7.4 Brandschutzmanschette  Bei jedem Wanddurchbruch eine Brandschutzmanschette auf dem Pelletsschlauch montieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 21: Aschebox

    Aschebox 12.1 Montage Aschebox-Flansch 1. Verkleidungstür öffnen 2. Flansch am Kessel richtig positionieren 3. Flansch mit 4 Innensechskant-Schrauben M6x16 (im Schraubenpaket) befestigen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 22: Abdeckung Des Aschekanals

    M5x10 und Bundmuttern M5 montiert  Schrauben außen, Muttern innen  Kleine Klappe unten, große Klappe oben geschlossen Klappen Aschebox innen Klappen geschlossene Oben: Große Klappe Abdeckung Unten: Kleine Klappe HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 23 12.2.2 Transportgriff-Position  Zum Ändern der Transportgriff-Position die Entriegelstange nach oben ziehen Transportposition Heizbetriebposition Entriegelstange Entleerungsposition HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 24: Einstellen Der Ascheboxräder

     Aschebox mit einer Wasserwaage ausrichten  Zwei Muttern M6 lockern  Rad fest auf den Boden drücken und Mutter festziehen  Auf der anderen Seite wiederholen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 25: Ausführung Des Brennstofflagerraumes

    • Belüftung bevorzugt ins Freie führen  Eintritt von Regenwasser über die Lüftungsöffnungen verhindern • Lüftungsquerschnitt laut örtlichen geltenden Bestimmungen ausführen  Unterschiedliche Querschnitte ja nach Lagerraumgröße und -ausführung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 26: Einrichtungen Bauseits

    Geprüften (alle 2 Jahre) Feuerlöscher leicht zugänglich und außerhalb des Heizraumes neben der Heizraumtür montieren. Heizraumgröße Menge Löschpulver Prüfzeichen < 20 m² 6 kg 20 - 50 m² 12 kg HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 27: Ausführungen Des Heizraumes

    Gesamt-Querschnitt von 200 cm². Es ist sicherzustellen, dass keinerlei Beeinträchtigungen durch Luftströmungen oder Witterungs- einflüsse entstehen. Bei Abdeckgittern u. ä. muss die Querschnittsfläche erhalten bleiben. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 28: Kaminzugregler (Zugbegrenzer)

    14.6 Kaminanschluss-Rauchrohr Benennung Einheit Eco-PK 130 Eco-PK 150 Eco-PK170 Eco-PK 200 Eco-PK220 Nennleistung °C Abgastemperatur kg/sec 0,0794 0,0916 0,1038 0,1224 0,1346 Massenstrom verfügbarer Förderdruck Gebläse Kaminzug Begrenzung max. Rauchrohrdurchmesser mbar 184,6 209,21 227,0 Wasserseitiger Widerstand dT 10° mbar 42,7 49,0...

  • Seite 29: Hydraulische Installationen

     Solange die Temperatur vom Heizwasser-Rücklauf zur Anlage unter der Min- dest-Rücklauftemperatur für den Kessel ist, erfolgt eine Beimischung des Kessel-Vorlaufheizwassers.  Regelung auf konstante Rücklauftemperatur  Es erfolgt fast immer eine Beimischung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 30: Hargassner Rücklaufanhebegruppe

    Mischer in die Position Zu, um die Rücklauftemperatur schnellstmöglich zu erreichen. Nach dem Erreichen der Rücklauftempera- tur regelt die Anlage durch Öffnen des Mischers auf eine konstante Rück- lauftemperatur. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 31: Rücklaufanhebegruppe Bauseits

    Schlauch oder eine Verrohrung anzuschließen, welche in den Ablauf führt. Der Abfluss mit Ablauftrichter muss frei beobachtbar sein, um eine Undichtheit (Tropfen) des Ventils zu erkennen. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 32: Elektrische Installationen

    • Erdungsklemme des Kessels am Schutzleiter im Schaltschrank anschließen 16.1 Störlampe Zum Anzeigen einer Störung eine Störlampe installieren.  Anschlusspläne der Platinen im Schaltschrank • Akustische (Hupe) oder optische Warneinrichtung (Drehlicht) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 33: Netzhauptschalter Montieren

      Während der Montage verschlossen halten, um unvorher- sehbare Maschinenbewegungen zu verhindern  Schlüssel sicher aufbewahren 16.3 Kabelmontage  Kabel und Fühler laut beiliegendem Elektrohandbuch anschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 34: Fühlermontage

     Fühlerleitung nicht beschädigen / knicken  Beim Verlängern der Leitung auf Mindestquerschnitt achten  Fühlerspitze in die dafür vorgesehene Öffnung (5) am Rauchgassaugzug einstecken und mit Feder sichern HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 35 1385 Raumtemperaturfühler Puffer- (Fernbedienung FR25) fühler unten Schalterstellung Rücklauf- Fernleitung Boilerpumpe 1 fühler AUTOMATIK (Uhr) Ausgleichsbehälter und Mittelstellung des Fernstellers (unabhängig Raumtemperatur) 3340 - 3650 Ω HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 36: Fernbedienung Fr25 / Fr35 / Fr40

    Verwendbar für alle Heizkreise (HKM, HKR und HKA) BUS-Kabel 2x2x0,5 mm², geschirmt und paarverseilt (z. B.: LiYCY)  Bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm² HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 37: Heizkreis-Modul, -Platine Oder -Regler

    Inbetriebnahme erfolgt ausschließlich durch von Hargassner autorisiertes Personal • Unbefugte Inbetriebnahme verhindern • Keine Arbeitsvorgänge an der Anlage ausführen • Die Anlage erst nach unterzeichnetem Inbetriebnahmeprotokoll selbständig betreiben HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 38: Aufkleber Für Den Lagerraum

    Den Aufkleber im Zugangsbereich zum Brennstofflagerraum (Lagerraumtür etc.) so anbringen, dass er gut sichtbar und vor dem Befüllen des Lagerraumes nochmal gelesen wird. Das Anbringen erfolgt durch Aufkleben auf eine ebene, gut haftende Fläche. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 39 Notizen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
