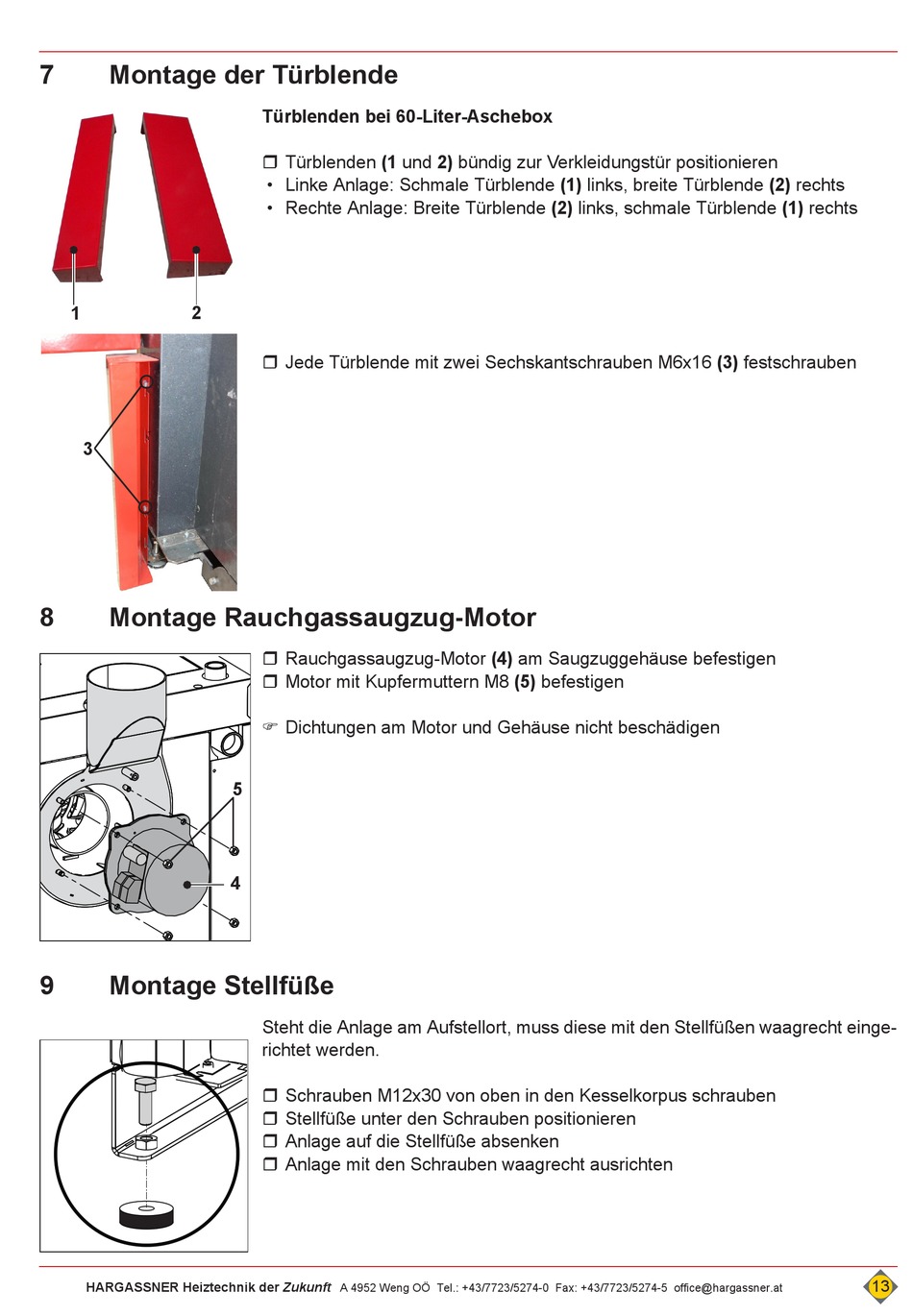

7 Montage der Türblende
2
1
3
8

Montage Rauchgassaugzug-Motor

9 Montage Stellfüße
HARGASSNER Heiztechnik der Zukunft
Türblenden bei 60-Liter-Aschebox
 Türblenden (1 und 2) bündig zur Verkleidungstür positionieren
• Linke Anlage: Schmale Türblende (1) links, breite Türblende (2) rechts
• Rechte Anlage: Breite Türblende (2) links, schmale Türblende (1) rechts
 Jede Türblende mit zwei Sechskantschrauben M6x16 (3) festschrauben
 Rauchgassaugzug-Motor (4) am Saugzuggehäuse befestigen
 Motor mit Kupfermuttern M8 (5) befestigen
 Dichtungen am Motor und Gehäuse nicht beschädigen
5
4
Steht die Anlage am Aufstellort, muss diese mit den Stellfüßen waagrecht einge-
richtet werden.
 Schrauben M12x30 von oben in den Kesselkorpus schrauben
 Stellfüße unter den Schrauben positionieren
 Anlage auf die Stellfüße absenken
 Anlage mit den Schrauben waagrecht ausrichten
