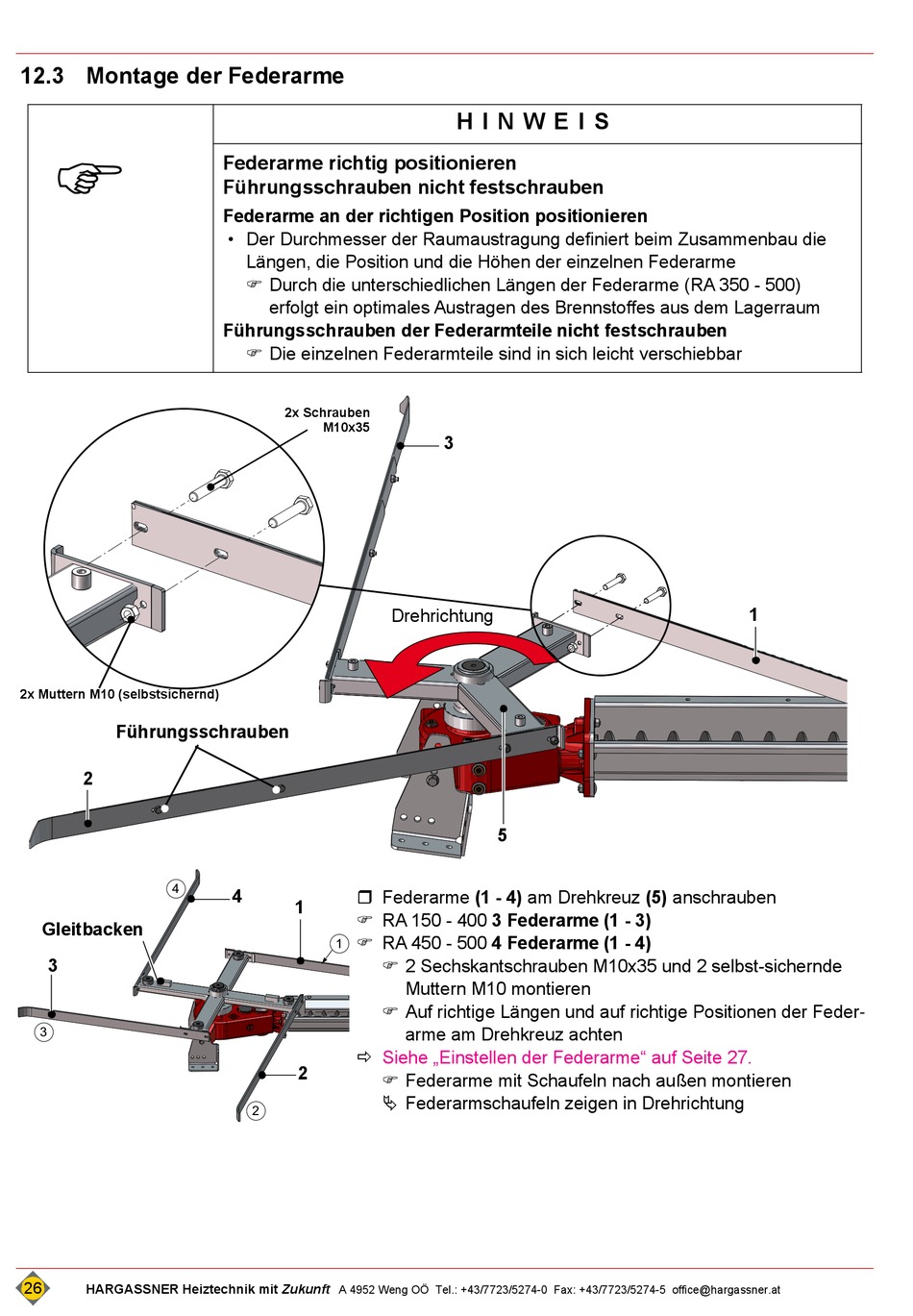

12.3 Montage der Federarme


2x Muttern M10 (selbstsichernd)
Führungsschrauben
2
4
Gleitbacken
3
3
26
HARGASSNER Heiztechnik mit Zukunft
Federarme richtig positionieren
Führungsschrauben nicht festschrauben
Federarme an der richtigen Position positionieren
• Der Durchmesser der Raumaustragung definiert beim Zusammenbau die
Längen, die Position und die Höhen der einzelnen Federarme
 Durch die unterschiedlichen Längen der Federarme (RA 350 - 500)
erfolgt ein optimales Austragen des Brennstoffes aus dem Lagerraum
Führungsschrauben der Federarmteile nicht festschrauben
 Die einzelnen Federarmteile sind in sich leicht verschiebbar
2x Schrauben
M10x35
Drehrichtung
4
 Federarme (1 - 4) am Drehkreuz (5) anschrauben
1
 RA 150 - 400 3 Federarme (1 - 3)
 RA 450 - 500 4 Federarme (1 - 4)
1
 2 Sechskantschrauben M10x35 und 2 selbst-sichernde
 Auf richtige Längen und auf richtige Positionen der Feder-
Siehe „Einstellen der Federarme" auf Seite 27.

2
 Federarme mit Schaufeln nach außen montieren
 Federarmschaufeln zeigen in Drehrichtung
2
A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at
H I N W E I S
3
5
Muttern M10 montieren
arme am Drehkreuz achten
1
