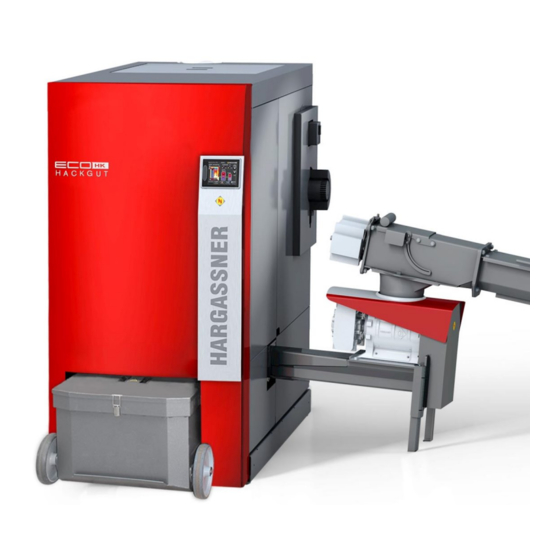

Hargassner Eco-HK 130 Montageanleitung
Vorschau anzeigen
Andere Handbücher für Eco-HK 130:
- Montageanleitung (52 Seiten) ,
- Servicehandbuch (40 Seiten) ,
- Handbuch (20 Seiten)
Verwandte Anleitungen für Hargassner Eco-HK 130
Inhaltszusammenfassung für Hargassner Eco-HK 130
- Seite 1 H a c k g u t a n l a g e E c o - H K 1 3 0 - 2 2 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...
-
Seite 2: Inhaltsverzeichnis
2 Transport ..........4 3 Hackgutanlage Eco-HK 130 - 220 ......5 4 Übersicht Lieferumfang . -
Seite 3: Allgemeines
• Witterungsgeschützte und frostsichere Ausführung sicherstellen • Staubdicht ausführen • Auf einfache Zugänglichkeit und Befüllmöglichkeit achten • Sicherheitseinrichtungen laut örtlichen Bestimmungen installieren • Sicherheitshinweise bei der Zutrittsmöglichkeit anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 4: Transport
• Siehe Datenblatt bzw. individuellen Kundenplan • Mindestabstände und Raumbedarf beachten • Zeichnung der Einbaumaße Bezeichnung Eco-HK 130/150/170 Eco-HK 200/220 Raumhöhe min. 220 cm min. 240 cm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 5: Hackgutanlage Eco-Hk 130 - 220
RAV1400 RAV1600 RAV1800 RAV2000 Trog 1000 1200 1400 1600 1800 2000 Deckel 600+200 600+400 600+600 600+800 600+1000 600+1200 600+1400 Maße in mm Verlängerung max. 6000 mm möglich HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 6 437 (463) Eco 130/150/170 327 1792 1537 1360 Ø200 Eco 200/220 425 1952 1687 1510 Ø250 Kesselbauart Darstellung Eco-HK 130-220 mit Standard-Einschubeinheit L = 600 mm links rechts HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 7 0,0794 0,0916 0,1038 Wasserseitiger Widerstand dT 10° 160,0 184,6 209,21 mbar Wasserseitiger Widerstand dT 20° 42,7 49,0 55,5 mbar Leistungsaufnahme Elektroanschluss 400V AC, 50 Hz, 13 A HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 8 Rauchgasfühler RGF Tauchhülse Abgastemperatur °C Massenstrom kg/sec 0,1224 0,1346 Wasserseitiger Widerstand dT 10° mbar Wasserseitiger Widerstand dT 20° mbar Leistungsaufnahme Elektroanschluss 400V AC, 50 Hz, 13 A HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 9: Übersicht Lieferumfang
Zum Reinigen der Anlage Schürhaken Zum Entfernen von Verbrennungsrückständen im Brennraum Netzhauptschalter Ein / Aus-Schalter der Spannungsversorgung der Anlage Siehe „Montage des Netzhauptschalters” auf Seite 41. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 10: Abladen Der Anlage
Den Verkleidungsdeckel der Anlage entfernen Das Hebezeug (Haken) in die Transportöse (1) einhängen Beim Hochheben auf Kippgefahr achten Lastaufnahmepunkt ist nicht über dem Schwerpunkt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 11: Aufstellen
Die Transporthölzer von der Anlage entfernen H i n w e i s Enge Platzverhältnisse beim Einbringen (z. B.: enge Türen, Treppenhaus) Die Verkleidungstür demontieren. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 12: Demontage Der Verkleidungstür
Die Verkleidungstür entnehmen und geschützt zur Seite legen Nach dem Einbringen der Anlage erfolgt die Montage der Verkleidungstür in umgekehrter Reihenfolge zur Demontage Tür einhängen BUS-Kabel einziehen Bedieneinheit montieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 13: Montage Der Türblende
Schrauben M12x30 von oben in den Kesselkorpus schrauben Stellfüße unter den Schrauben positionieren Anlage auf die Stellfüße absenken Anlage mit den Schrauben waagrecht ausrichten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 14: Montage Der Einschubeinheit
8x Stiftschrauben M10x30 (Gesamtlänge 37 mm) (3) mit der kurzen Gewindeseite (Gewindelänge 10 mm) in den Kesselflansch einschrauben Dichtung (4) einsetzen Einschubeinheit am Kesselflansch mit Muttern M10 (5) befestigen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 15: Montage Getriebemotor Der Einschubeinheit
Abdeckungen mit dem Führungsbolzen (8) positionieren Abdeckungen mit der Blechschraube (M4x12) verschrauben Abdeckung mit 2 Befestigungsschrauben am Schutzblech montieren 2 Befestigungsschrauben vom Schutzblech wieder festziehen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 16: Zusammenbau Und Justierung Der Raumaustragung
6 Verlängerungen (Förderkanal mit Schnecke) Transportiert den Brennstoff 7 RA-Getriebe mit Fußstützen Antrieb der Federarme 8 RA-Kopfteil mit Schnecke Transportiert den Brennstoff in die Einschubeinheit 9 Stützfuß Bodenabstützung der Raumaustragung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 17: Förderkanal Zusammenbauen
11.2.3 Montage des RA-Kopfteils 4x Schrauben Kopfteil (7) am letzten Trog montieren M10x25 4x Torbandschrauben M10x25 4x Flanschmutter M10 4x Mutter Zur leichteren Montage zweite Arbeitskraft hinzuziehen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 18: Montage Der Fußstützen
Förderschnecken auf der Einschubeinheit positioniert werden (wird nicht empfohlen!) Siehe „Einbau der Förderschnecken in den Förderkanal“ auf Seite 19. Erschwertes Positionieren der Raumaustragung durch das zusätzliche Gewicht der Förderschnecken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 19: Einbau Der Förderschnecken In Den Förderkanal
Schneckenteile durch Druck auf die Endschnecke vom Kopfteil Tipp: Mit einer Holzlatte die Schneckenteile nach hinten drücken Verbindungsstellen der Schneckenteile kontrollieren Siehe „Detail C“ und „Detail D“ HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 20: Montage Der Lagerplatte
3-Arm-Drehkreuz (7) mit der Gewindehülsen (8) nach oben weisend auf die Abtriebswelle vom Getriebe aufstecken 4-Arm-Drehkreuz (7) mit Gleitbacken nach oben weisend aufstec- Vor dem Aufstecken die Abtriebswelle einfetten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 21: Montage Der Federarme
Auf richtige Längen und richtige Positionen der Federarme am Drehkreuz achten Siehe „Einstellen der Federarme“ auf Seite 22. Federarme mit Schaufeln nach außen montieren Federarmschaufeln zeigen in Drehrichtung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 22: Maß "H" Beachten
1280 1 - 2 - 3 1550 1550 2 - 3 1800 1800 2 - 3 2050 Deckscheibe: ø 990 mm Drehkreuz: ø 710 mm - 3-Arm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 23: Einlaufblech Und Tüb-Fühlerrohr Am Einlauftrog
11.4.2 Trogdeckel montieren Schrauben M8x20 Trogdeckel (5) auf den Verlängerungströgen (6) montieren Schraube M8x20 (Anzahl je nach Deckel) Stöße der Trogdeckel nicht im Mauerdurchbruch positionieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 24: Befestigung Des Ra-Getriebes Am Boden
Nach dem Positionieren der Raumaustragung im Brennstofflagerraum die Fußstützen am RA-Getriebe festschrauben Raumaustragung im Brennstofflagerraum mit Fußstützen (7) am Boden verankern 2x Schlaganker M12 pro Stützfuß Schlaganker M12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 25: Montage Der 3-Arm-Deckscheibe
(5) montieren Torbandschraube M10x30, Bundbuchse und Mutter M10 Buchse mit Bund zur Deckscheibe weisend montieren Drahtseil (10) mit dem anderen Ende bei der Feder einhängen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 26: Endschalter Montieren
(nur bei RA 400 - 500) Stützfuß (6) am Einlauftrog montieren Torbandschraube M12x35 (7) und Mutter M12 (8) Hargassner empfiehlt, bei Ausführungen mit langen Schnecken oder vielen Verlängerungströgen eine zusätzliche Abstützung der Raumaustragung bauseits herzustellen. HARGASSNER Heiztechnik der Zukunft... -
Seite 27: Aschebox
Aschebox 12.1 Aschebox-Flansch montieren 1. Verkleidungstür öffnen 2. Flansch am Kessel richtig positionieren 3. Flansch mit 4 Innensechskant-Schrauben M6x16 (im Schraubenpaket Eco-HK) befestigen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 28: Abdeckung Des Aschekanals
M5x10 und Bundmuttern M5 montiert Schrauben außen, Muttern innen Kleine Klappe unten, große Klappe oben geschlossen Klappen Aschebox innen Klappen geschlossene Oben: große Klappe Abdeckung Unten: kleine Klappe HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 29 12.2.2 Transportgriff-Position Zum Ändern der Transportgriff-Position die Entriegelstange nach oben ziehen Transportposition Heizbetriebposition Entriegelstange Entleerungsposition HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 30: Ascheboxräder Einstellen
Aschebox mit einer Wasserwaage ausrichten Zwei Muttern M6 lockern Rad fest auf den Boden drücken und Mutter festziehen Auf der anderen Seite wiederholen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 31: Einrichtungen Bauseits
Brand- und Umweltschutz) • Wände und Decken REI30 (F30) • Türen EI30-C2 (F30) Breite: ≥ 0,8 m; Höhe: ≥ 2 m • Lagerraum vor Wassereintritt schützen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 32: Vorschriften Schweiz
Geprüften (alle 2 Jahre) Feuerlöscher leicht zugänglich und außerhalb des Heizraumes neben der Heizraumtür montieren: Heizraumgröße Menge Löschpulver Prüfzeichen < 20 m² 6 kg 20 - 50 m² 12 kg HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 33: Sicherheitseinrichtungen Bauseits
Anlage integriert. Die Temperaturüberwachung im Brennstofflagerraum (TÜB) ist in jedem Fall vorgeschrieben. Abweichend vom Aufbau des Brennstofflagerraumes ergeben sich verschiedene Kombinationsmöglichkeiten für die Verwendung von (HLE) und (SLE). HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 34: Keller Oder Außenliegender Bunker
(zusätzliche HLE notwendig wenn 50 m³ < Lagerraum < 200 m³) Heizleistung kleiner als 400 kW Größe des geschlossenen Lagerraumes Zusätzlich erforderliche Sicherheitseinrichtung ≤ 50 m³ > 50 m³ - 200 m³ SLE + HLE HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 35: Wohntrakt Mit Wirtschaftstrakt
H L E Druckwasser- leitung Heizraum Brandabschnitt kleiner als 500 m² RSE / RZS Brandmauer Heizleistung kleiner als 150 kW Lagerraum kleiner als 200 m³ Wohntrakt Wirtschaftstrakt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 36: Kaminzugregler (Zugbegrenzer)
13.7 Kaminanschluss Rauchrohr Benennung Einheit Eco-HK 130 Eco-HK 150 Eco-HK 170 Eco-HK 200 Eco-HK 220 Nennwärmeleistung Rauchgastemperatur °C Massenstrom kg/Sek 0,0794 0,0916 0,1038 0,1224 0,1346 Notwendiger Förderdruck Max. Kaminzugbegrenzung Durchmesser Rauchrohranschluss 0,25 0,25 Wasserseitger Widerstand dt 10° mbar 160,0 184,6... -
Seite 37: Hydraulische Installationen
Solange die Temperatur des Heizwasser-Rücklaufs zur Anlage unter der Min- dest-Rücklauftemperatur für den Kessel liegt, erfolgt eine Beimischung des Kessel-Vorlaufs. So wird eine konstante Rücklauftemperatur eingehalten. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 38: Hargassner Rücklaufanhebegruppe
Mischer in die Position Zu, um die Rücklauftemperatur schnellstmöglich zu erreichen. Nach dem Erreichen der Rücklauftempera- tur regelt die Anlage durch Öffnen des Mischers auf eine konstante Rück- lauftemperatur. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 39: Rücklaufanhebegruppe Bauseits
Schlauch oder eine Verrohrung anzuschließen, welche in den Ablauf führt. Der Abfluss mit Ablauftrichter muss frei beobachtbar sein, um eine Undichtheit (Tropfen) des Ventils zu erkennen. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 40: Elektrische Installationen
Nicht in direkter Sonneneinstrahlung montieren 15.1 Störlampe Zum Anzeigen einer Störung eine Störlampe installieren. Anschlusspläne der Platinen im Schaltschrank • Akustische (Hupe) oder optische Warneinrichtung (Drehlicht) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 41 Während der Montage verschlossen halten, um unvorher- sehbare Maschinenbewegungen zu verhindern Schlüssel sicher aufbewahren 15.3 Kabelmontage Kabel und Fühler laut beiliegendem Elektrohandbuch anschließen Nummern auf den Steckern beachten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 42: Fühlermontage
Fühlerleitung nicht beschädigen / knicken Beim Verlängern der Leitung auf Mindestquerschnitt achten Fühlerspitze in die dafür vorgesehene Öffnung (5) am Rauchgassaugzug einstecken und mit Feder sichern HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 43 1385 Raumtemperaturfühler Puffer- (Fernbedienung FR25) fühler unten Schalterstellung Rücklauf- Fernleitung Boilerpumpe 1 fühler AUTOMATIK (Uhr) Ausgleichsbehälter und Mittelstellung des Fernstellers (unabhängig Raumtemperatur) 3340 - 3650 Ω HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 44: Fernbedienung Fr25 / Fr35 / Fr40
Verwendbar für alle Heizkreise (HKM, HKR und HKA) BUS-Kabel 2x2x0,5 mm², geschirmt und paarverseilt (z. B.: LiYCY) Bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm² HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 45: Heizkreis-Modul, -Platine Oder -Regler
Inbetriebnahme erfolgt ausschließlich durch von Hargassner autorisiertes Personal • Unbefugte Inbetriebnahme verhindern • Keine Arbeitsvorgänge an der Anlage ausführen • Die Anlage erst nach unterzeichnetem Inbetriebnahmeprotokoll selbständig betreiben HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 46: Aufkleber Für Den Lagerraum
Den Aufkleber im Zugangsbereich zum Brennstofflagerraum (Lagerraumtür etc.) so anbringen, dass er gut sichtbar und vor dem Befüllen des Lagerraumes nochmal gelesen wird. Das Anbringen erfolgt durch Aufkleben auf eine ebene, gut haftende Fläche. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 47 Notizen HARGASSNER Heiztechnik mit Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
