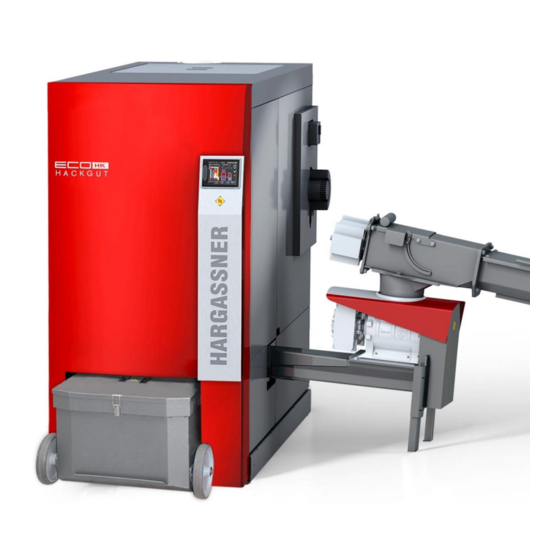

Hargassner Eco-HK 130 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Eco-HK 130:

Werbung

Inhaltsverzeichnis

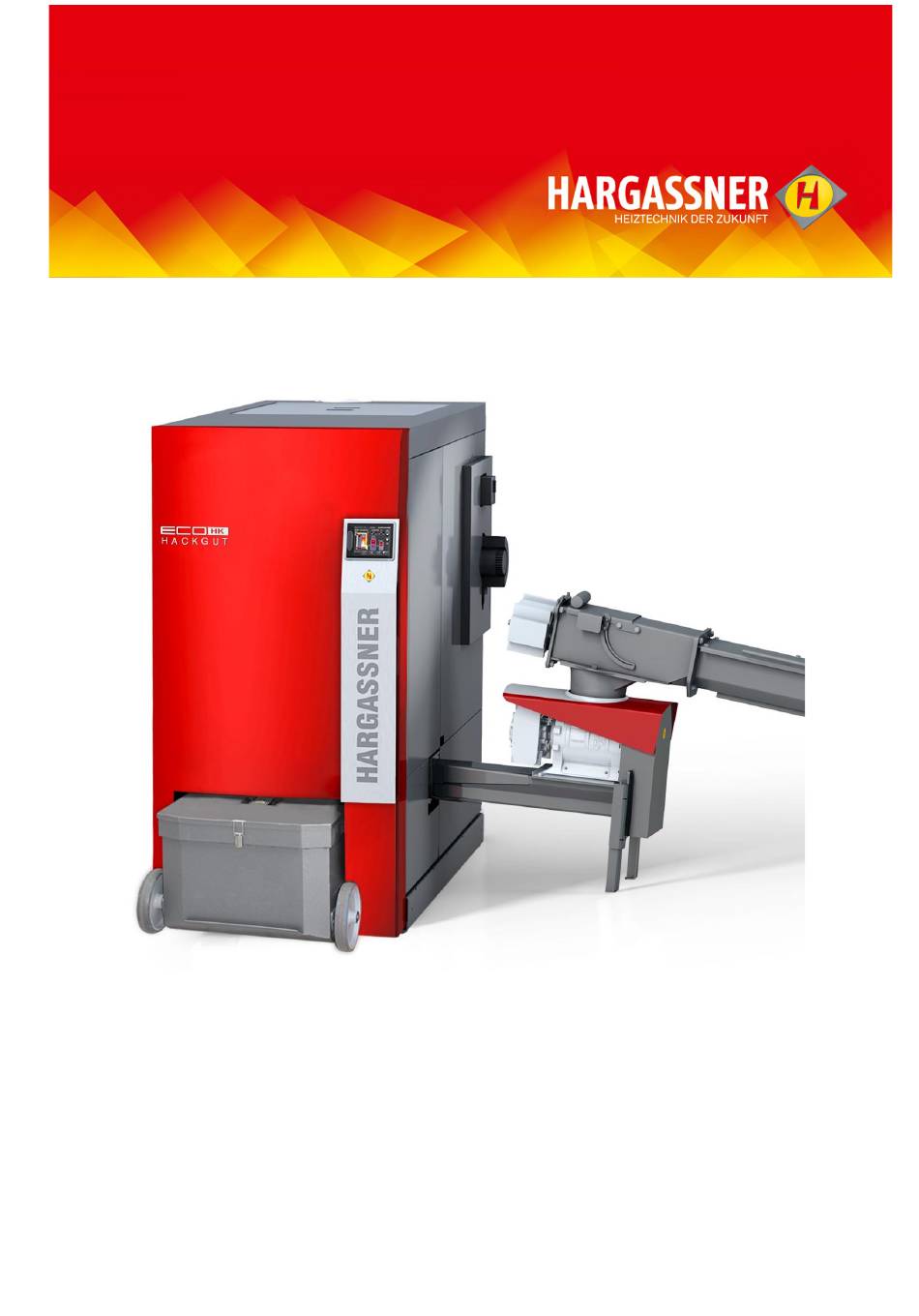

S e r v i c e h a n d b u c h
H a c k g u t a n l a g e
E c o - H K 1 3 0 - 2 2 0
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V01 03/2019 - 11059399

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hargassner Eco-HK 130

Inhaltszusammenfassung für Hargassner Eco-HK 130

  • Seite 1 H a c k g u t a n l a g e E c o - H K 1 3 0 - 2 2 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...

  • Seite 2: Inhaltsverzeichnis

    1 Störmeldungen........26 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 3 Sehr geehrter Kunde! Sie haben sich für eine innovative Holzfeuerungsanlage aus unserem Haus entschieden. Die Anlage der Hargassner Ges mbH ist am neuesten Stand der Technik gefertigt. Wir freuen uns über ihre Entscheidung und garantieren ihnen, ein zuverlässiges Qualitätsprodukt als ihr Eigen betrachten zu können.

  • Seite 4: Kapitel I: Parameter

    Mo Di Mi Do Fr Sa So H 6a-g Heizkreis 4 Wochenuhr EIN 17:00 00:00 2330 - 2360 AUS 20:00 00:00 Heizkreis 4 Tages-Raumtemp. 20° 2365 Heizkreis 4 Absenk Raumtemp. 16° 2367 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 5 Freigabe Fernwartung nicht freigegeben 2613 Nr. 21a autom. Deaktivieren der Freigabe 10 Min. 2614 Nr. 22 Feuerung AUS Nr. 40 Tagesuhr Warmwasserbereitung FWS Nr. 40a-g Wochenuhr Warmwasserbereitung FWS HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 6: Parameterliste Installateur

    Heizkreis 2 Pumpenabschaltung bei A16e nicht aktiviert 3039 Überschreitung der Raumtemp. Raumregler Heizkreis 2 Fernleitungspumpe keine Fernleitung 2653 Heizkreis 2 Sommer-Badheizen 2654 A18a Heizkreis 2 Sommer-Badheizen Puffer Mindesttemp. 60°C 2655 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 7 30°C 2701 A33a Heizkreis 4 Vorlauftemperatur Minimum FBH 22°C Heizkreis 4 Vorlauftemperatur Maximum 70°C 2702 A34a Heizkreis 4 Vorlauftemperatur Maximum FBH 45°C Heizkreis 4 Mischerlaufzeit 90Sek 2703 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 8 Heizkreis 5 Estrich VL Max 45°C 2755 A49e Heizkreis 5 Estrich Haltezeit 4Tage 2756 A49f Heizkreis 5 Estrich VL-Soll Reduktion 10°C 2757 Heizkreis 5 Loxone Verbindungsausfall Notbetrieb 30°C Solltemperatur HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 9 Heizkreis A Sommer-Badheizen Puffer Mindesttemp. 60°C 2800 EIN 06:00 18:00 A68b Heizkreis A Sommer-Badheizen Tagesuhr Mo-So 2801 AUS 09:00 21:00 A68c Heizkreis A Sommer-Badheizen Vorlauf-Soll 30°C 2806 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 10 AUS 00:00 00:00 Boiler 1 Fernleitungspumpe keine Fernleitung 2825 Boiler 1 Zirkulationspumpe Nicht vorhanden 2826 Boiler 1 Zirkulationspumpe Laufzeit 180Sek 2827 Boiler 1 Zirkulationspumpe Stillstandszeit 15Min 2828 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 11 2870 Energiesparmodus aktiviert B39a Energiesparmodus nach der Dauer 30Min B39b Max. Pumpenlaufzeit bei Boilerladung (0=deaktiviert) Boiler B Boiler B vorhanden 2857 Boiler B Boilertemperatur Schaltdifferenz 6°C 2858 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 12 2909 Frostschutz Pumpen Ein unter Außentemp. 1°C 2910 Frostschutz Vorlauf-Solltemperatur 7°C 2911 EIN 06:00 00:00 Umschaltung Tag-Absenkung 2912 AUS 22:00 00:00 Entaschung Ascheabsaugen nicht vorhanden 2917 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 13 Kessel Störung wenn Wasserdruck unter 0,5bar D45c Warnung wenn Wasserdruck über 0,0bar D45d Störung wenn Wasserdruck über 0,0bar Manuelle Entaschung Kunde Nicht vorhanden Störausgang Störung & Warnung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 14 Differenzregler Zeit für Warnung 60Min G16e Differenzregler Fremdwärmekessel Fühlerauswahl Puffer unten Differenzregler Überhöhung der Wärmequelle G16f 10°C (Fremdwärmekessel) G16g Differenzregler Schaltdifferenz (Fremdwärmekessel 2) 5°C Differenzregler Sicherheitsschaltung ab Wärmequelle 95°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 15: Parameterliste Service

    L - Pumpen Pumpen Fernleitungspumpe 1 Freigabetemperatur 58°C Pumpen Fernleitungspumpe 2 Freigabetemperatur 59°C Pumpen Geregelte Fernleitungspumpe Freigabetemperatur 59°C Pumpen Heizkreispumpe 1 Freigabetemperatur 60°C Pumpen Heizkreispumpe 2 Freigabetemperatur 61°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 16 Heizkreis Restwärmenutzung bis Kessel unter 40°C alle Heizkreise Restwärme mehrmals alle Heizkreis Kesselüberhöhung nach Vorlauftemperatur 10°C Heizkreis 1 Faktor Raumeinfluss Fernbedienung Heizkreis 2 Faktor Raumeinfluss Fernbedienung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 17 Ansteuerung PWM Pumpe Minimum Ansteuerung PWM Pumpe Maximum O33a Ansteuerung PWM Pumpe Maximum O33b Pumpen-Takt Dauer bei Minimumleistung 5Sek Pufferladung Überhöhung Anforderung FWS 5°C Pufferladung Hysterese FWS 5°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 18 Entaschung Rost Motortyp Entaschung Initiator Asche Impulse vorwärts Entaschung Initiator Asche Impulse Rückfahrt Entaschung Pausezeit der Ascheschnecke beim Saugen (V3) 2,5Sek Q10r/s/t/u Entaschung Initiator Asche Impulse Hackgut/Pellets/Miscanthus 30/14/50 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 19 R - Einschubeinheit / Raumaustragung Einschub Motor R1r/s/t Einschub Glutbett Sollwert Hackgut/Pellets/Miscanthus siehe Tabellenende Einschub Zeit Warnung Fördermenge 45Min Einschub Fördermenge [kg/h] Einschub Warnung bei erreichtem Lagerstand 1000kg HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 20 Raumaustragung Nenn-Motorstrom Ra-2 (0,55kW) 1,7A R41g1 Raumaustragung Nenn- Motorstrom Ra-2 (0,75kW) 2,0A R41g2 Raumaustragung Nenn- Motorstrom Ra-2 (Sondermotor) 0,7A Raumaustragung Rücklaufzeit Raumaustragung Ra 5Sek Verbindungsschnecke max. Motorstrom (0,18kW) 1,1A HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 21 Verteilbehälter/gem. Rührwerk Nenn. Motorstrom Rührwerk (0,18kW) 0,7A R70g Verteilbehälter/gem. Rührwerk Nenn. Motorstrom Rührwerk (0,25kW) 1,2A R70h Verteilbehälter/gem. Rührwerk Nenn. Motorstrom Rührwerk (0,37kW) 1,4A R70i Verteilbehälter/gem. Rührwerk Nenn. Motorstrom Rührwerk (0,55kW) 1,7A HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 22 Regler Kesseltemperatur Regler xw_exp Regler Fördermenge Glutbett Kp Regler Fördermenge Glutbett Tn 140Sek Regler Fördermenge Glutbett z Regler Fördermenge Glutbett min Regler Fördermenge Glutbett max Regler Fördermenge bei def.GBF Kp HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 23 Unterdruck Zeit bis Störung 30Sek Saugzug Motortyp EC-Motor Saugzug max. UPM 3500 Saugzug Drehzahl Toleranz W - Wartung Warnhinweis für Wartung Nein Wartung zurücksetzen Nein Warnhinweis bei Volllaststunden 2000h HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 24 Einschub Glutbett Sollwert Pellets 55° 55° Einschub Glutbett Sollwert Miscanthus 70° 75° R30r Raumaustragung Faktor Ra-Fördermenge Hackgut R30s Raumaustragung Faktor Ra-Fördermenge Pellets R30t Raumaustragung Faktor Ra-Fördermenge Miscanthus 100% HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 25: Analoge Ein- Und Ausgänge

    ---------- ---------- KESSEL_ENTASCHUNG KESSEL_STB KESSEL_HAND KESSEL_STUECKHOLZ_NOTBETRIEB  von 0 - 0,5 V DC => Kabelbruch / nicht angeschlossen  von 9,5 - 10 V DC => Störung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 26: Kapitel Ii: Störungsbehebung

    0016 Fühler Außentemperatur Kurzschluss Mo 17-02-2018 09:36 0321 Saugzuggebläse Störung Mo 17-02-2018 09:37 Einstellen Standard Funktion Quittieren und Beseitigen einer Störungen Nach dem Beheben der Störung:  Taste drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 27 Unterbrechung Fühler-Unterbrechung den defekten Fühler mit einem anderen Fühler tauschen, kommt eine andere Störung ist der Fühler zu erneuern, kommt die selbe Störung ist die Platine auszutauschen; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 28 Leistung betrieben werden bis die Lambdasonde getauscht ist, dazu Lambdasonde abstecken und quittieren; Batterie leer. Bitte tauschen! Batterie für Datum/Uhrzeit wird leer Batterie der Bedieneinheit tauschen lassen; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 29 Heizkreismodul CAN 1 nicht Keine Verbindung (CAN1 - blauer Bus) Wahlschalter am HKM auf „1“ stellen; Busverdrahtung und angeschlossen zum Heizkreismodul 1 Netzanschluss am HKM 1 prüfen; HKM 1 austauschen; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 30 Kurzschluss im Fühler oder in der Siehe Nr.0014 bis 0021 Fernleitung Kurzschluss Leitung Fühler Vorlauftemperatur geregelte Unterbrechung im Fühler oder in der an Heizkreisplatine F Fernleitung Unterbrechung Leitung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 31 Keine Verbindung zur digitalen Parameter A6 (bzw. A16, A26, A36, A46, A56, A66) prüfen; angeschlossen (HKA - HK6) Fernbedienung FR40 Busverdrahtung prüfen; digitale Fernbedienung austauschen; siehe Bedienungsanleitung FR40; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 32 Aschebox voll oder Schwergängikeit Aschebox entleeren; Heizbetrieb wird fortgesetzt; Steuerung (Warnung) der Ascheschnecke versucht alle 10 Min. Ascheschnecke freizufahren, gelingt dies nicht bis zur nächsten Entaschung folgt Störung 314; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 33 Abdeckung unter dem Einschub); (Heizbetrieb kann bei defekter Primärluftklappe mit reduzierter Leistung vorüber- gehend fortgesetzt werden, dazu manuell auf ca. 30% stellen); durch Elektriker Kabel, Klemmstellen und Stecker überprüfen lassen; Klappenmotor tauschen; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 34 Einschub im Handbetrieb (Nr.3 und Nr.4) überprüfen; mehr Glutbettfühlerzunge auf Leichtgängigkeit überprüfen; Fremd- körper entfernen; Sensor, Gebermagnet und Verbindungs- welle zur Zunge auf korrekten Zusammenbau prüfen; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 35 Derzeit Entnahme von RA-2 Brennstoffzufuhr durch RA-2; Kein Brennmaterial in RA-2 Brennstoff bei RA-2 leer; Brennstoff bei RA-2 nachfüllen; Steuerung schaltet auf Derzeit Entnahme von RA-1 Brennstoffzufuhr durch RA-1; HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 36 Handbetrieb (Nr. 4) Schnecke frei fahren; 3-mal innerhalb eines Zeitintervalls Tritt die Störung (Nr. 2) innerhalb zwei Minuten wieder auf wird aufgetreten) die Anlage dauerhaft gesperrt (Störung Nr. 501); HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 37 5250 Raumaustragung RA-2 Hardware- Raumaustragung RA-2 „kein Hardware-Test“ am Ende der Störungsbehebung); test nicht bestanden Nullleiter nicht angeschlossen 5260 Doppelschleuse Hardwaretest nicht Doppelschleuse bestanden Nullleiter nicht angeschlossen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 38 Neustart erforderlich; siehe Nr. 316 angeschlossen; 6318 Verbindungsschnecke-Deckel offen Neustart erforderlich; siehe Nr. 318 6320 RA2-Deckel offen Neustart erforderlich; siehe Nr. 320 6328 Not-Halt wurde betätigt Neustart erforderlich; siehe Nr. 328 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 39: Kurzzeitiger Notbetrieb (Neustart Ohne Hw-Test)

     Direkt bei der Fehlermeldung den Hardwaretest ignorieren oder  Steuerung auf Betriebsart Hand schalten  Zum jeweiligen Handparameter schalten  Ohne HW-Test bestätigen  Kessel läuft mit max. 60 % Leistung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
