Schöck Isokorb EC2 Technische Information Seite 303

Schöck Isokorb® Typ QS
Dehnfugenabstand
Maximaler Dehnfugenabstand
Im außenliegenden Bauteil sind Dehnfugen anzuordnen. Maßgebend für die Längenänderung aus der Temperaturverformung ist
der maximale Abstand e der Achse des äußersten Schöck Isokorb® Typ QS. Hierbei kann das Außenbauteil über den Schöck Iso-
korb® seitlich überstehen. Bei Fixpunkten wie z.B. Ecken gilt die halbe maximale Länge e vom Fixpunkt aus. Der Ermittlung der
zulässigen Fugenabstände ist eine mit den Stahlträgern fest verbundene Balkonplatte aus Stahlbeton zugrunde gelegt. Sind kons-
truktive Maßnahmen zur Verschieblichkeit zwischen der Balkonplatte und den einzelnen Stahlträgern ausgeführt, so sind nur die
Abstände der unverschieblich ausgebildeten Anschlüsse maßgebend, siehe Detail.
Decke
Typ QS Typ QS Typ QS Typ QS
Stütze Stütze Dehnfuge Stütze Stütze
QS
≤ e ≤ e

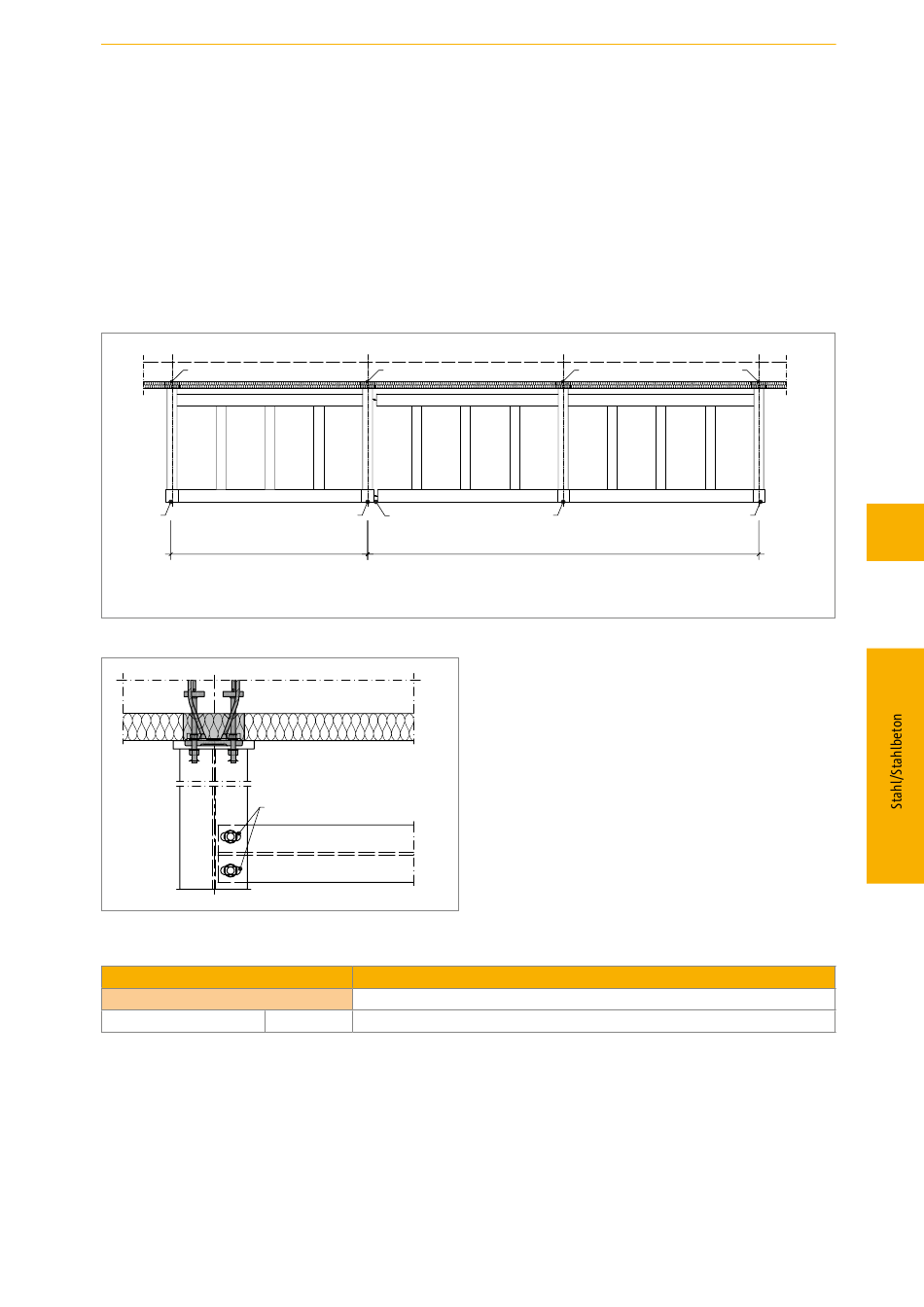

Schöck Isokorb® Typ QS: Maximaler Dehnfugenabstand e
Langlöcher
Schöck Isokorb® Typ QS: Dehnfugendetail zur Ermöglichung der Verschieb-
lichkeit bei Temperaturdehnung
Schöck Isokorb® Typ QS
maximaler Dehnfugenabstand bei e [m]
Dämmkörperdicke [mm] 80 5,7
303
TI Schöck Isokorb®/DE/2015.1/April
