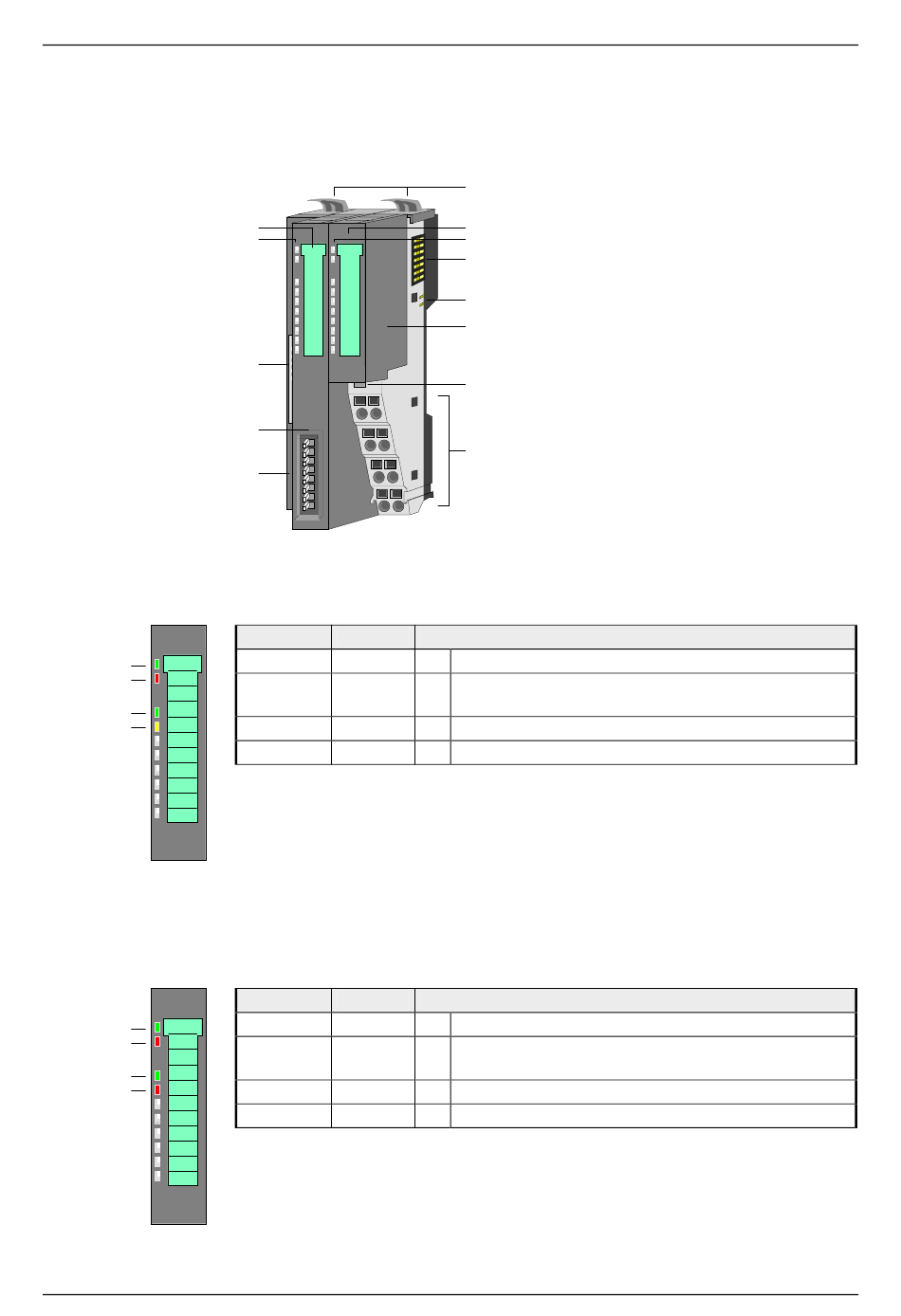

Aufbau

053-1DN00
Statusanzeige
Bus-Interface
PWR
SF
RD
BA
Statusanzeige
Power-Modul
PWR IO
PF IO
PWR
PF
HB300D - IM - RD_053-1DN00 - Rev. 11/39
2
3
9
11
13
LED Farbe
PWR grün
SF rot
RD grün
BA gelb
Zur schnellen Diagnose des aktuellen Modul-Status befinden sich auf der
Frontseite 4 LEDs.
Näheres zum Einsatz der LEDs finden Sie im Kapitel "Einsatz" unter
"Statusanzeige - Diagnose".
LED Farbe
PWR IO grün
PF IO * rot
PWR grün
PF rot
an: ●
*) Diese LED gibt es ausschließlich beim Power-Modul mit Hardware-Ausgabestand 1.
Informationen zum Ausgabestand finden Sie unterhalb des Beschriftungsstreifens.
Teil 2 Hardwarebeschreibung
1 [1] Verriegelungshebel Terminal-Modul
[2] Beschriftungsstreifen Bus-Interface
4
5
[3] LED-Statusanzeige Bus-Interface
6
[4] Beschriftungsstreifen Power-Modul
[5] LED-Statusanzeige Power-Modul
7
[6] Rückwandbus
8
[7] DC 24V Leistungsversorgung
[8] Power-Modul
10
[9] DeviceNet-Anschluss Bus-Interface
[10] Entriegelung Power-Modul
12
[11] Bus-Interface
[12] Anschlussklemme
[13] Adress-Schalter
Beschreibung
● Bus-Interface wird mit Spannung versorgt
Fehler am DeviceNet oder am System SLIO
●
Bus
● Status System SLIO Bus
● Status DeviceNet
Beschreibung
● Leistungsversorgung OK
Sicherung Leistungsversorgung defekt
●
(Power fail)
● Elektronikversorgung OK
● Sicherung Elektronikversorgung defekt
2-3
