VIPA System SLIO Handbuch Seite 16

Teil 1 Grundlagen und Montage
Montage
Vorgehensweise
Montage
Tragschiene
Montage
Kopf-Modul
(z.B. Bus-Koppler)
1-8
Die einzelnen Module werden direkt auf eine Tragschiene montiert. Über
die Verbindung mit dem Rückwandbus werden Elektronik- und Leistungs-
versorgung angebunden.
Sie können bis zu 64 Module stecken. Bitte beachten Sie hierbei, dass der
Summenstrom der Elektronikversorgung den Maximalwert von 3A nicht
überschreitet. Durch Einsatz des Power-Moduls 007-1AB10 können Sie
den Strom für die Elektronikversorgung um jeweils 2A erweitern. Näheres
hierzu finden Sie unter "Verdrahtung".

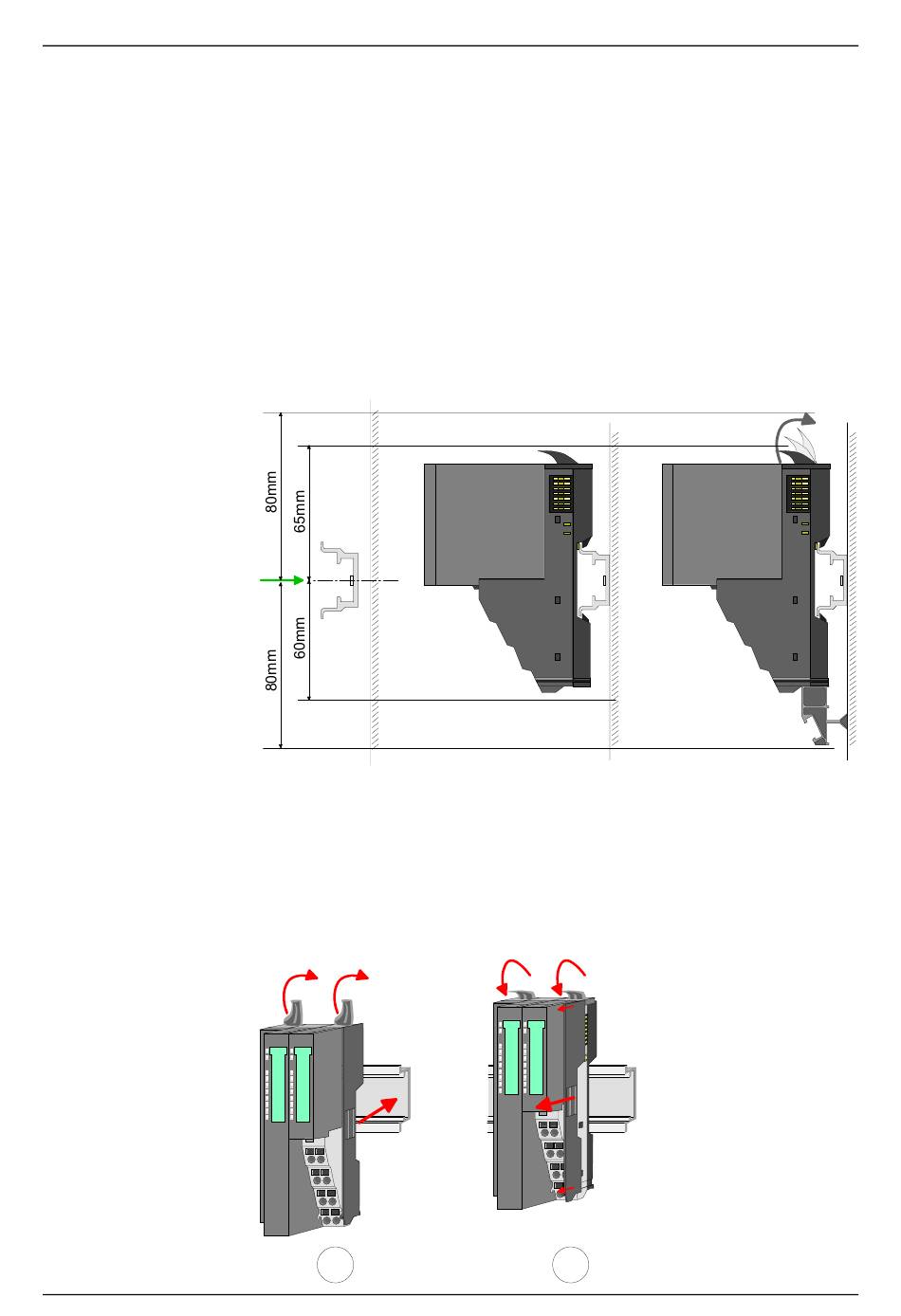

• Montieren Sie die Tragschiene! Bitte beachten Sie, dass Sie von der
Mitte der Tragschiene nach oben einen Montageabstand von
mindestens 80mm und nach unten von 60mm bzw. 80mm bei
Verwendung von Schirmschienen-Trägern einhalten.
• Beginnen Sie auf der linken Seite mit dem Kopf-Modul (z.B. Bus-
Koppler). Klappen Sie hierzu beide Verriegelungshebel des Kopf-Moduls
nach oben, stecken Sie das Kopf-Modul auf die Tragschiene und
klappen Sie die Verriegelungshebel wieder nach unten.
• Entfernen Sie vor der Montage der Peripherie-Module die Bus-Blende
auf der rechten Seite des Kopf-Moduls, indem Sie diese nach vorn
abziehen. Bewahren Sie die Blende für spätere Montage auf.
1
Handbuch VIPA System SLIO
2
HB300D - IM - RD_053-1DN00 - Rev. 11/39
