Hilfe zur Fehlersuche - LEDs

Allgemein
Summenstrom der
Elektronik-Versor-
gung überschritten
Konfigurations-
fehler
Modul-Ausfall
1-18
Jedes Modul besitzt auf der Frontseite die LEDs RUN und MF. Mittels
dieser LEDs können Sie Fehler in Ihrem System bzw. fehlerhafte Module
ermitteln.
In den nachfolgenden Abbildungen werden blinkende LEDs mit ☼
gekennzeichnet.
RUN RUN RUN
MF MF MF

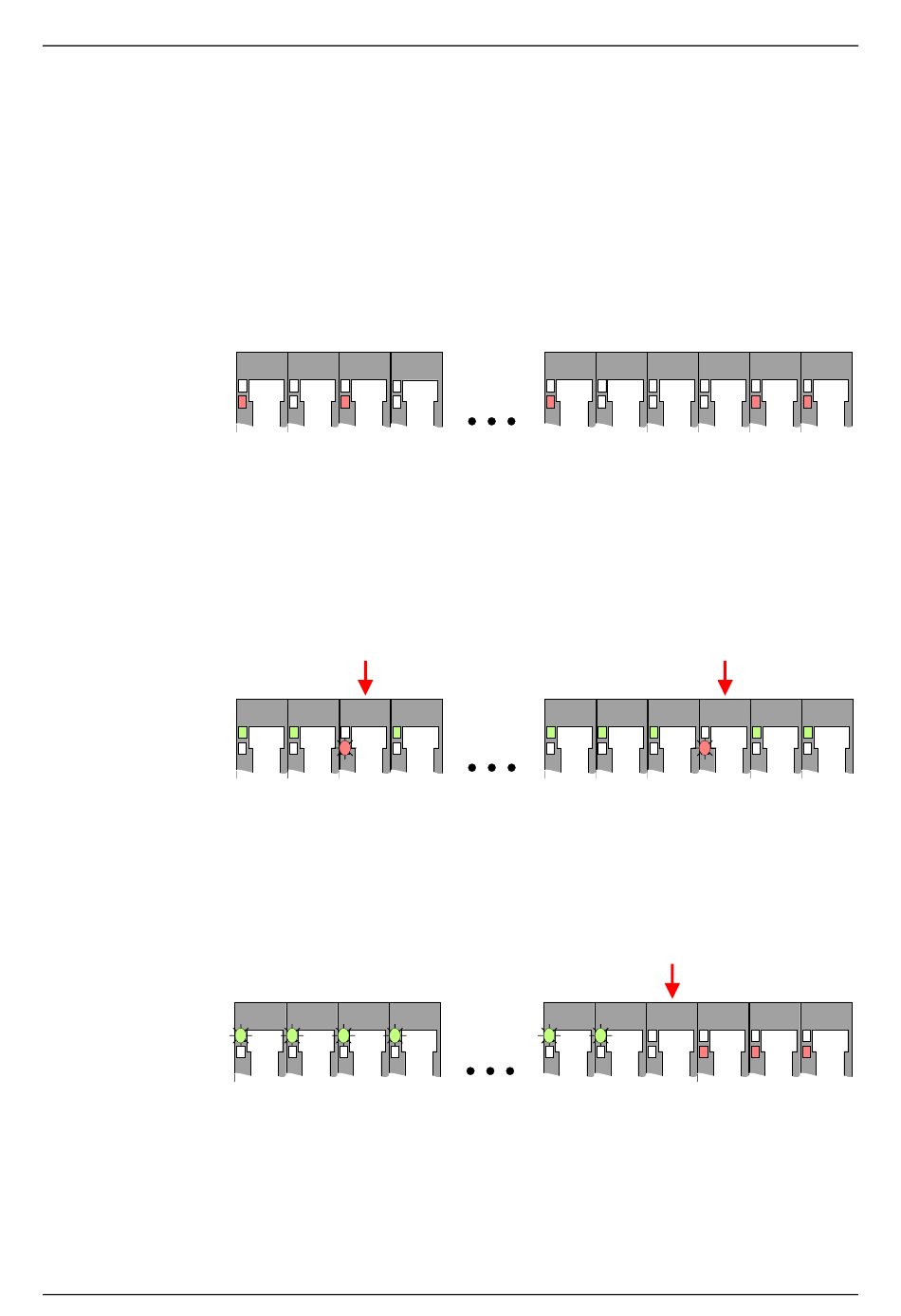

Verhalten: Nach dem Einschalten bleibt an jedem Modul die RUN-LED aus
und es leuchtet sporadisch die MF-LED.
Ursache: Der maximale Strom für die Elektronikversorgung ist über-
schritten.
Abhilfe: Platzieren Sie immer, sobald der Summenstrom für die Elektronik-
versorgung den maximalen Strom übersteigt, das Power-Modul
007-1AB10. Näheres hierzu finden Sie weiter oben unter "Verdrahtung".
RUN RUN RUN
MF MF MF
Verhalten: Nach dem Einschalten blinkt an einem Modul bzw. an mehreren
Modulen die MF-LED. Die RUN-LED bleibt ausgeschaltet.
Ursache: An dieser Stelle ist ein Modul gesteckt, welches nicht dem aktuell
konfigurierten Modul entspricht.
Abhilfe: Stimmen Sie Konfiguration und Hardware-Aufbau aufeinander ab.
RUN RUN RUN
MF MF MF
Verhalten: Nach dem Einschalten blinken alle RUN-LEDs bis zum
fehlerhaften Modul. Bei allen nachfolgenden Modulen leuchtet die MF LED
und die RUN-LED ist aus.
Ursache: Das Modul rechts der blinkenden Module ist defekt.
Abhilfe: Ersetzen Sie das defekte Modul.
RUN RUN
MF MF
RUN RUN
MF MF
RUN RUN
MF MF
