Teil 2 Hardwarebeschreibung

Leistungsmerkmale

Eigenschaften
Bestelldaten
2-2

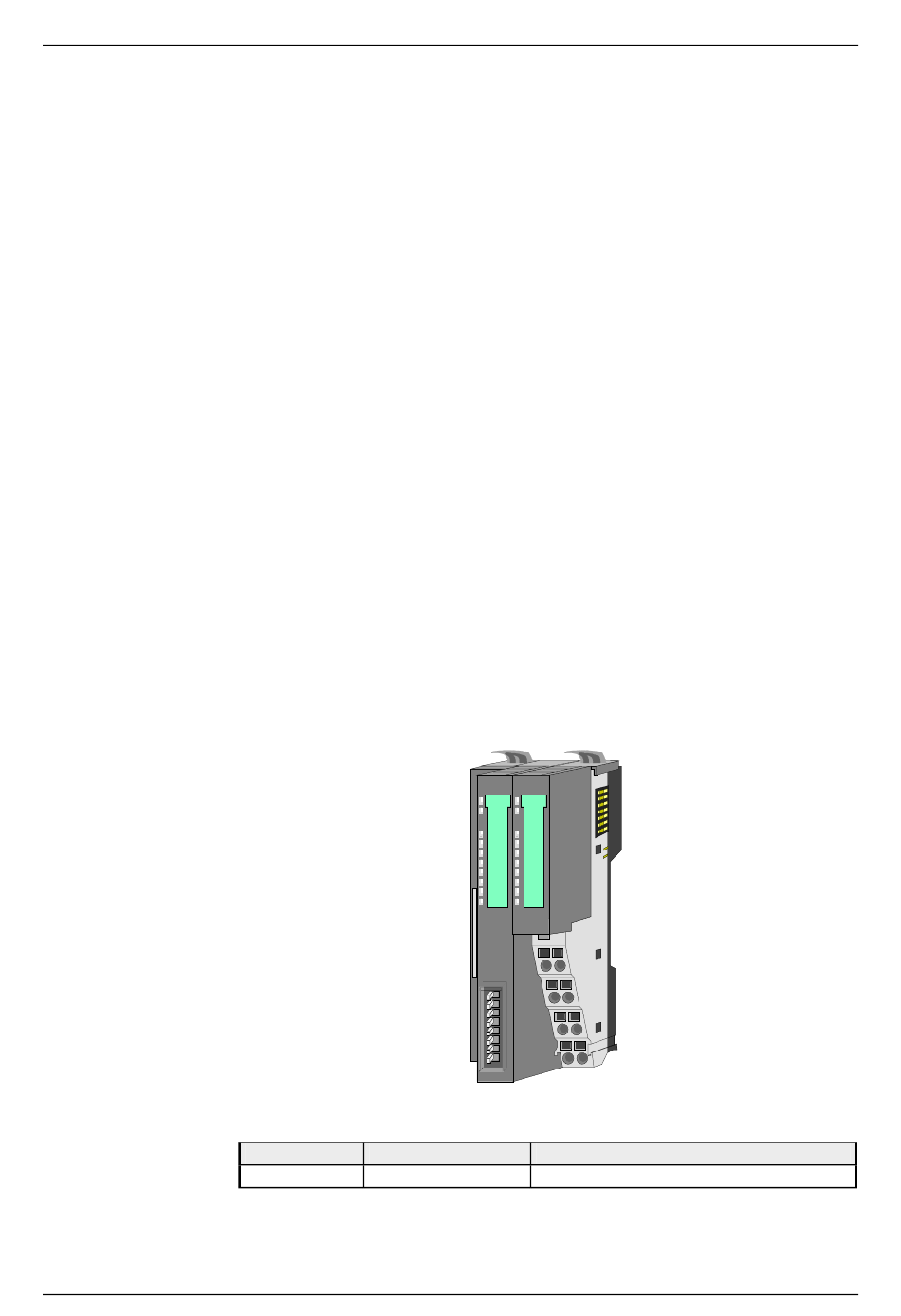

Das Interfacemodul IM053-1DN00 ist eine Kopfstation für das SLIO
Peripherie-System mit einem DeviceNet-Interface.
Über das DeviceNet-Interface können die Eingabedaten gelesen und
Ausgabedaten geschrieben, das System parametriert, sowie Updates
durchgeführt werden.
• Group 2 only Device
benutzt Predefined Connection Set
• Poll only Device
- keine Betriebsart BIT STROBE
- keine Betriebsart CHANGE OF STATE
- Profile Generic Device
• Konfiguration über DIP-Schalter:
- DeviceNet-Adresse (0 ... 63)
- Übertragungsrate für den DeviceNet-Koppler
• Unterstützung aller Übertragungsraten: 125, 250 und 500kBit/s
• Konfiguration von bis zu 64 Peripherie-Modulen
• max. 255 Byte Ein-/Ausgangsdaten
• Konfiguration der Peripherie-Module erfolgt über einen
DeviceNet-Manager wie z.B. RsNetWorx von Allen-Bradley
Zur Parametrierung und zum Auslesen der Diagnosedaten wird der
Datentyp SHORT_STRING verwendet. Bitte beachten Sie dass Ihr
Konfigurationswerkzeug diesen Datentyp unterstützt.
Typ Bestellnummer
IM 053DN VIPA 053-1DN00
Handbuch VIPA System SLIO
Beschreibung
DeviceNet-Koppler für System SLIO
HB300D - IM - RD_053-1DN00 - Rev. 11/39
