Handbuch VIPA System SLIO

Montage

Funktionsprinzip
2. Pull
1. Press
HB300D - IM - RD_053-1DN00 - Rev. 11/39

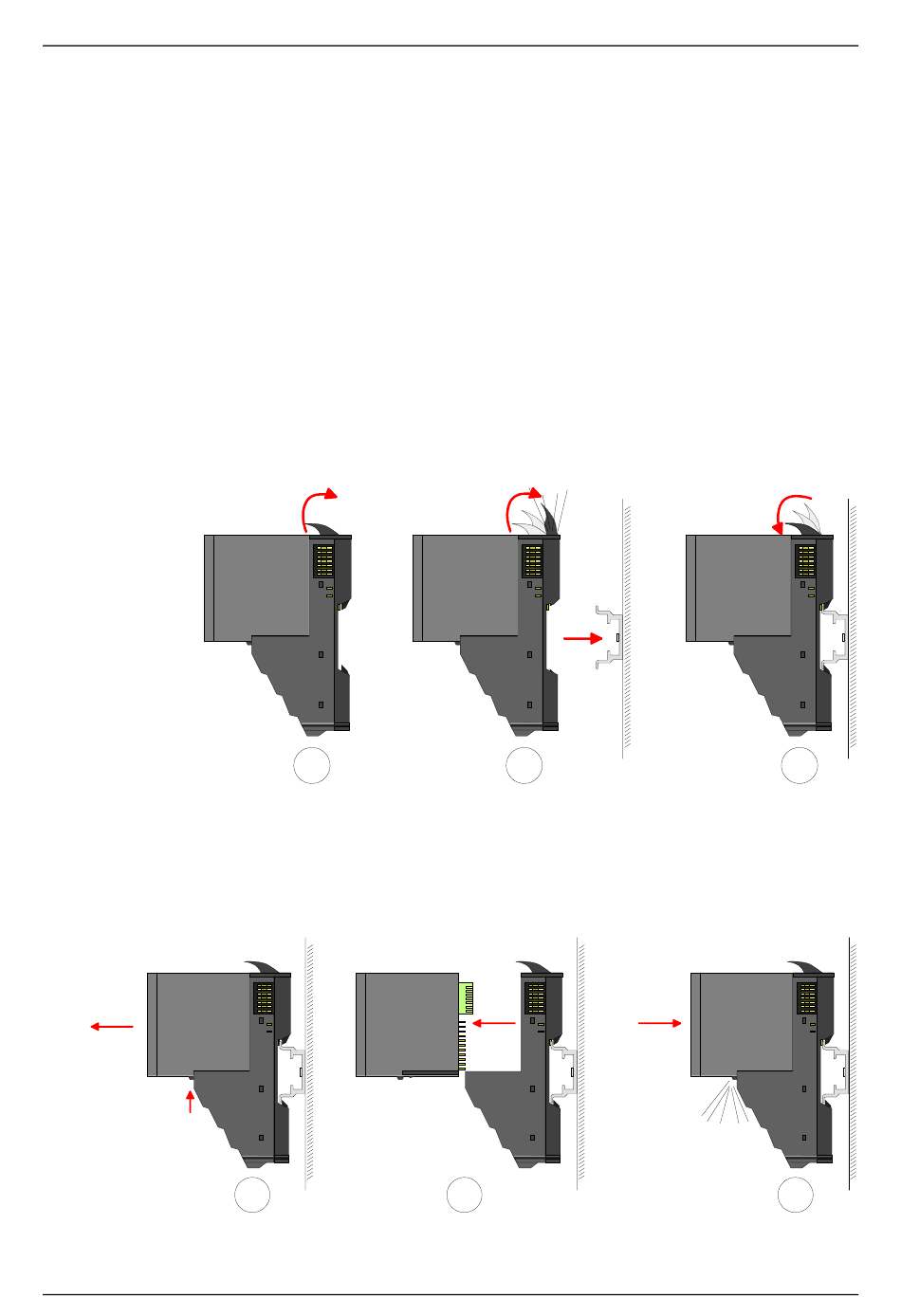

Das Terminal-Modul besitzt einen Verriegelungshebel an der Oberseite.
Zur Montage und Demontage ist dieser Hebel nach oben zu drücken, bis er
hörbar einrastet.
Zur Montage stecken Sie das zu montierende Modul an das zuvor
gesteckte Modul und schieben Sie das Modul, geführt durch die
Führungsleisten an der Ober- und Unterseite, auf die Tragschiene.
Durch Klappen des Verriegelungshebels nach unten wird das Modul auf
der Tragschiene fixiert.
Sie können entweder die Module einzeln auf der Tragschiene montieren
oder als Block. Hierbei ist zu beachten, dass jeder Verriegelungshebel
geöffnet ist.
1
Zum Austausch eines Elektronik-Moduls können Sie das Elektronik-Modul,
nach Betätigung der Entriegelung an der Unterseite, nach vorne abziehen.
Für die Montage schieben Sie das Elektronik-Modul in die Führungs-
schiene, bis dieses an der Unterseite hörbar am Terminal-Modul einrastet.
1
Teil 1 Grundlagen und Montage
Clack
2
2
3
Clack
3
1-7
