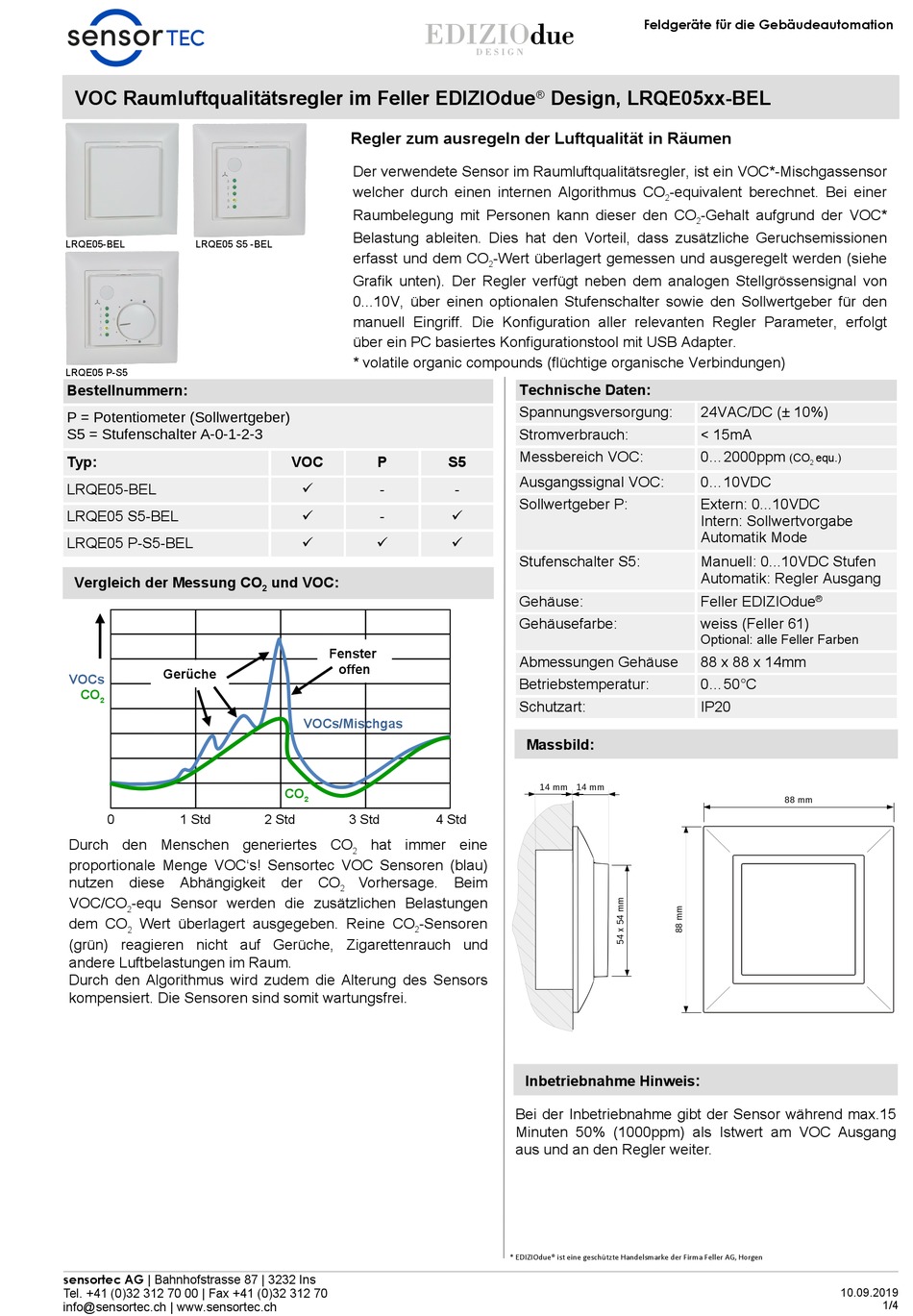

Sensortec EDIZIOdue LRQE05-BEL Serie Bedienungsanleitung

VOC Raumluftqualitätsregler im Feller EDIZIOdue
LRQE05-BEL LRQE05 S5 -BEL
LRQE05 P-S5
Bestellnummern:
P = Potentiometer (Sollwertgeber)
S5 = Stufenschalter A-0-1-2-3
Typ:
LRQE05-BEL
LRQE05 S5-BEL

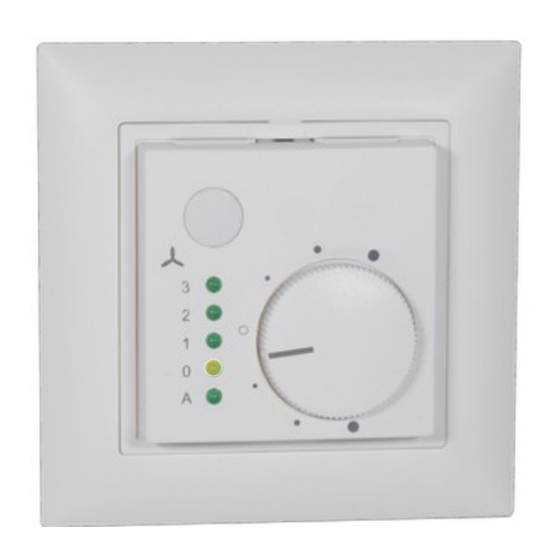

LRQE05 P-S5-BEL
Vergleich der Messung CO
Gerüche
VOCs
CO
2
0 1 Std
Durch den Menschen generiertes CO
proportionale Menge VOC's! Sensortec VOC Sensoren (blau)
nutzen diese Abhängigkeit
VOC/CO -equ Sensor werden die zusätzlichen Belastungen
2
dem CO Wert überlagert ausgegeben. Reine CO
2
(grün) reagieren nicht auf Gerüche, Zigarettenrauch und
andere Luftbelastungen im Raum.
Durch den Algorithmus wird zudem die Alterung des Sensors
kompensiert. Die Sensoren sind somit wartungsfrei.
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Regler zum ausregeln der Luftqualität in Räumen
Der verwendete Sensor im Raumluftqualitätsregler, ist ein VOC*-Mischgassensor
welcher durch einen internen Algorithmus CO
Raumbelegung mit Personen kann dieser den CO
Belastung ableiten. Dies hat den Vorteil, dass zusätzliche Geruchsemissionen
erfasst und dem CO
Grafik unten). Der Regler verfügt neben dem analogen Stellgrössensignal von
0...10V, über einen optionalen Stufenschalter sowie den Sollwertgeber für den
manuell Eingriff. Die Konfiguration aller relevanten Regler Parameter, erfolgt
über ein PC basiertes Konfigurationstool mit USB Adapter.
* volatile organic compounds (flüchtige organische Verbindungen)
VOC P
 -
 -
 
und VOC:
2
Fenster
offen
VOCs/Mischgas
CO
2
2 Std 3 Std
hat immer eine
2
der CO Vorhersage.
2
-Sensoren
2
Design, LRQE05xx-BEL
®
-Wert überlagert gemessen und ausgeregelt werden (siehe
2
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Messbereich VOC:
S5
Ausgangssignal VOC:
-
Sollwertgeber P:


Stufenschalter S5:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse
Betriebstemperatur:
Schutzart:
Massbild:
14 mm 14 mm
4 Std
Beim
Inbetriebnahme Hinweis
Bei der Inbetriebnahme gibt der Sensor während max.15
Minuten 50% (1000ppm) als Istwert am VOC Ausgang
aus und an den Regler weiter.
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
Feldgeräte für die Gebäudeautomation
-equivalent berechnet. Bei einer
2
-Gehalt aufgrund der VOC*
2
24VAC/DC (± 10%)
< 15mA
0...2000ppm
(CO equ.)
2
0...10VDC
Extern: 0...10VDC
Intern: Sollwertvorgabe
Automatik Mode
Manuell: 0...10VDC Stufen
Automatik: Regler Ausgang
Feller EDIZIOdue
®
weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x 14mm
0...50°C
IP20
88 mm
:
10.09.2019
1/4
