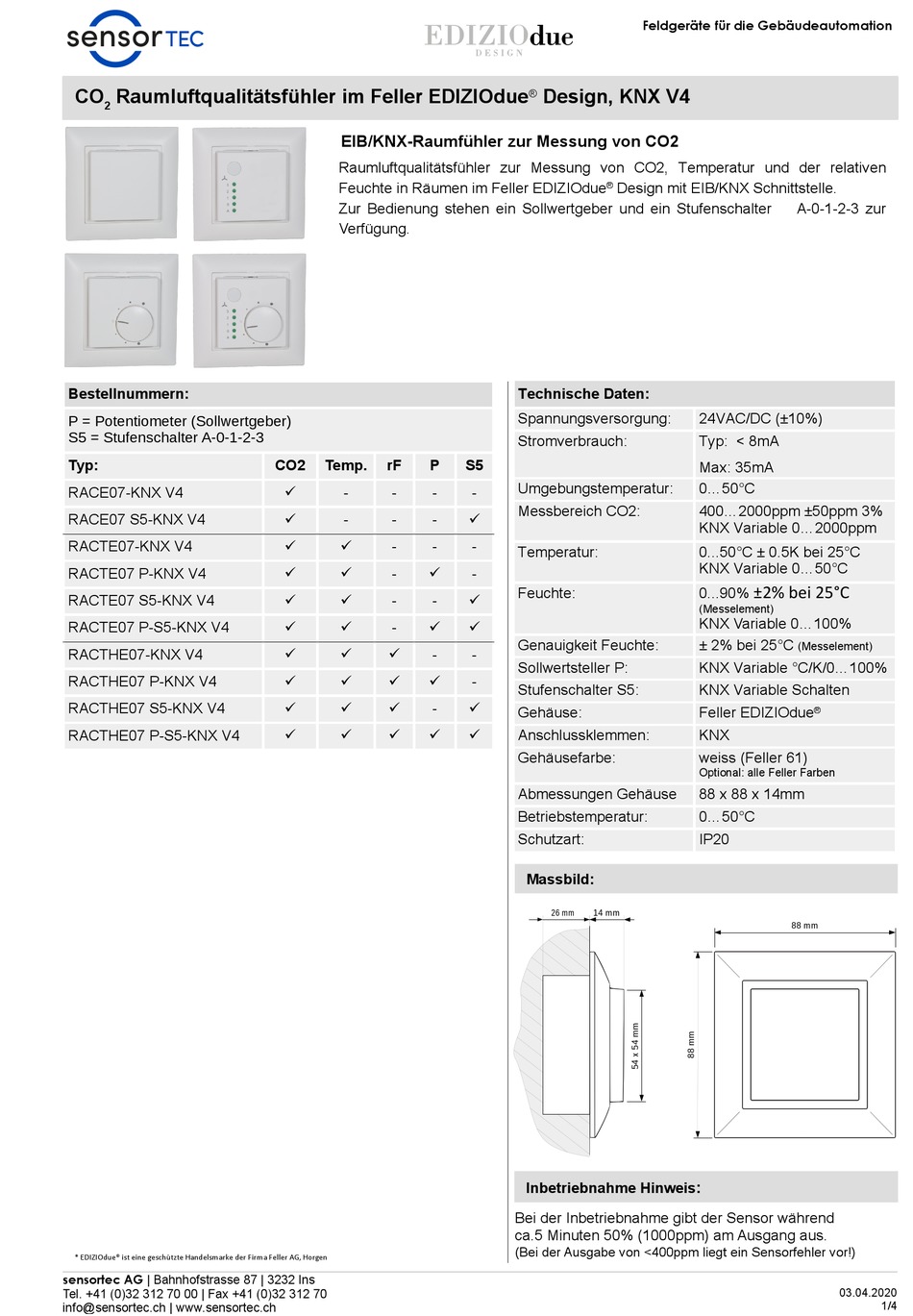

Sensortec EDIZIOdue Design Bedienunganleitung

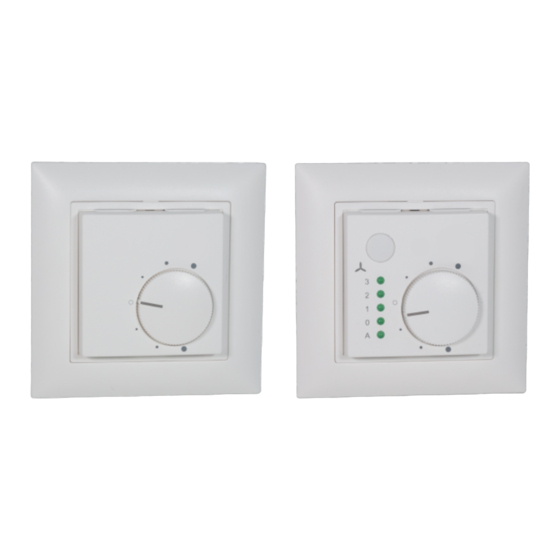

CO Raumluftqualitätsfühler im Feller EDIZIOdue
2
Bestellnummern:
P = Potentiometer (Sollwertgeber)
S5 = Stufenschalter A-0-1-2-3
Typ:
RACE07-KNX V4
RACE07 S5-KNX V4
RACTE07-KNX V4
RACTE07 P-KNX V4
RACTE07 S5-KNX V4
RACTE07 P-S5-KNX V4
RACTHE07-KNX V4
RACTHE07 P-KNX V4
RACTHE07 S5-KNX V4
RACTHE07 P-S5-KNX V4
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
EIB/KNX-Raumfühler zur Messung von CO2
Raumluftqualitätsfühler zur Messung von CO2, Temperatur und der relativen
Feuchte in Räumen im Feller EDIZIOdue
Zur Bedienung stehen ein Sollwertgeber und ein Stufenschalter
Verfügung.
CO2 Temp. rF P
 - - -
 - - -
  - -
  - 
  - -
  - 
   -
   
   -
   
Design, KNX V4
®
Design mit EIB/KNX Schnittstelle.
®
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
S5
Umgebungstemperatur:
-
Messbereich CO2:

-
Temperatur:
-
Feuchte:


Genauigkeit Feuchte:
-
Sollwertsteller P:
-
Stufenschalter S5:

Gehäuse:
 Anschlussklemmen:
Gehäusefarbe:
Abmessungen Gehäuse
Betriebstemperatur:
Schutzart:
Massbild:
26 mm 14 mm
Inbetriebnahme Hinweis
Bei der Inbetriebnahme gibt der Sensor während
ca.5 Minuten 50% (1000ppm) am Ausgang aus.
(Bei der Ausgabe von <400ppm liegt ein Sensorfehler vor!)
Feldgeräte für die Gebäudeautomation
A-0-1-2-3 zur
24VAC/DC (±10%)
Typ: < 8mA
Max: 35mA
0...50°C
400...2000ppm ±50ppm 3%
KNX Variable 0...2000ppm
0...50°C ± 0.5K bei 25°C
KNX Variable 0...50°C
±2% bei 25°C
0...90%
(Messelement)
KNX Variable 0...100%
± 2% bei 25°C
(Messelement)
KNX Variable °C/K/0...100%
KNX Variable Schalten
Feller EDIZIOdue
®
KNX
weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x 14mm
0...50°C
IP20
88 mm
:
03.04.2020
1/4
