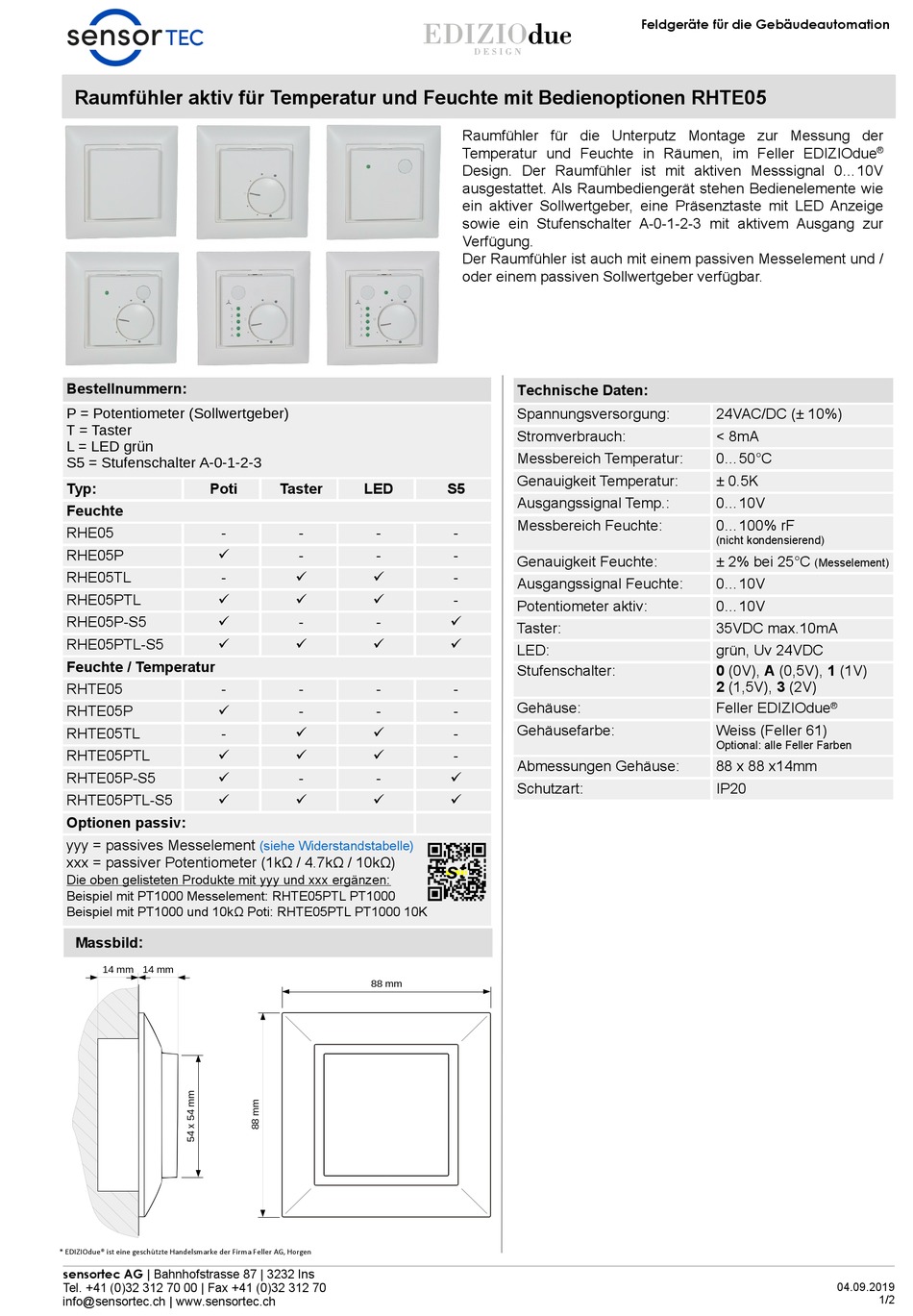

Sensortec EDIZIOdue RHTE05-Serie Installationsanleitung

Raumfühler aktiv für Temperatur und Feuchte mit Bedienoptionen RHTE05
Bestellnummern:
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
S5 = Stufenschalter A-0-1-2-3
Typ: Poti
Feuchte
RHE05 -
RHE05P 
RHE05TL -
RHE05PTL 
RHE05P-S5 
RHE05PTL-S5 
Feuchte / Temperatur
RHTE05 -
RHTE05P 
RHTE05TL -
RHTE05PTL 
RHTE05P-S5 
RHTE05PTL-S5 
Optionen passiv:
yyy = passives Messelement
xxx = passiver Potentiometer (1kΩ / 4.7kΩ / 10kΩ)
Die oben gelisteten Produkte mit yyy und xxx ergänzen:
Beispiel mit PT1000 Messelement: RHTE05PTL PT1000
Beispiel mit PT1000 und 10kΩ Poti: RHTE05PTL PT1000 10K
:
Massbild
14 mm 14 mm
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Taster LED
- -
- -
 
 
- -
 
- -
- -
 
 
- -
 
(siehe Widerstandstabelle)
88 mm

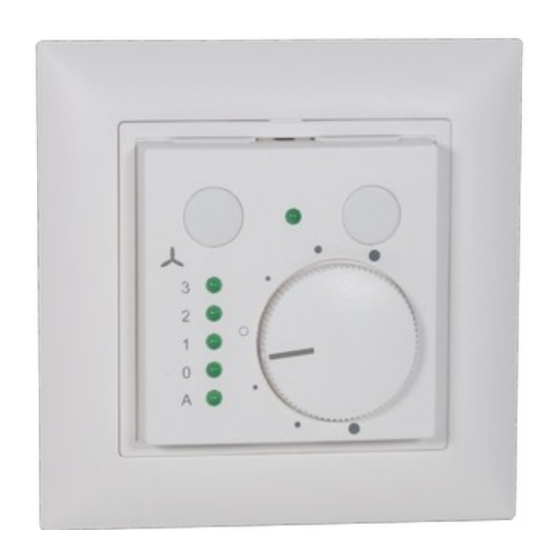

Raumfühler für die Unterputz Montage zur Messung der
Temperatur und Feuchte in Räumen, im Feller EDIZIOdue
Design. Der Raumfühler ist mit aktiven Messsignal 0...10V
ausgestattet. Als Raumbediengerät stehen Bedienelemente wie
ein aktiver Sollwertgeber, eine Präsenztaste mit LED Anzeige
sowie ein Stufenschalter A-0-1-2-3 mit aktivem Ausgang zur
Verfügung.
Der Raumfühler ist auch mit einem passiven Messelement und /
oder einem passiven Sollwertgeber verfügbar.
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Messbereich Temperatur:
Genauigkeit Temperatur:
S5
Ausgangssignal Temp.:
Messbereich Feuchte:
-
-
Genauigkeit Feuchte:
-
Ausgangssignal Feuchte:
-
Potentiometer aktiv:

Taster:

LED:
Stufenschalter:
-
Gehäuse:
-
Gehäusefarbe:
-
-
Abmessungen Gehäuse:

Schutzart:

Feldgeräte für die Gebäudeautomation
24VAC/DC (± 10%)
< 8mA
0...50°C
± 0.5K
0...10V
0...100% rF
(nicht kondensierend)
± 2% bei 25°C
0...10V
0...10V
35VDC max.10mA
grün, Uv 24VDC
0 (0V), A (0,5V), 1 (1V)
2 (1,5V), 3 (2V)
Feller EDIZIOdue
Weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x14mm
IP20
®
(Messelement)
®
04.09.2019
1/2
