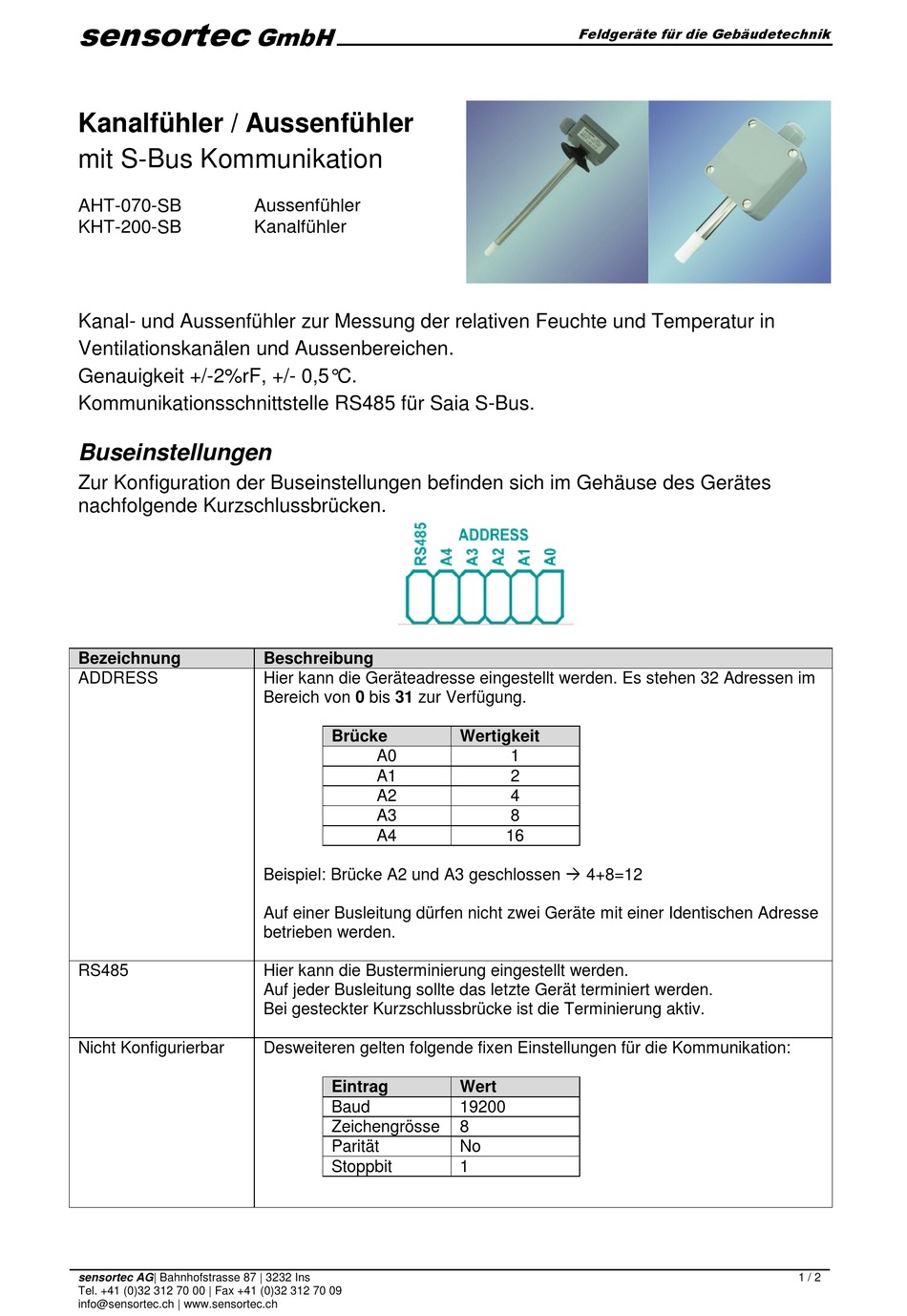

Sensortec AHT-070-SB Kurzanleitung

sensortec
Kanalfühler / Aussenfühler
mit S-Bus Kommunikation
AHT-070-SB
KHT-200-SB
Kanal- und Aussenfühler zur Messung der relativen Feuchte und Temperatur in
Ventilationskanälen und Aussenbereichen.
Genauigkeit +/-2%rF, +/- 0,5°C.
Kommunikationsschnittstelle RS485 für Saia S-Bus.
Buseinstellungen
Zur Konfiguration der Buseinstellungen befinden sich im Gehäuse des Gerätes
nachfolgende Kurzschlussbrücken.
Bezeichnung
ADDRESS
RS485
Nicht Konfigurierbar
sensortec AG| Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70 09
info@sensortec.ch | www.sensortec.ch
GmbH
Aussenfühler
Kanalfühler
Beschreibung
Hier kann die Geräteadresse eingestellt werden. Es stehen 32 Adressen im
Bereich von 0 bis 31 zur Verfügung.
Brücke
A0
A1
A2
A3
A4
Beispiel: Brücke A2 und A3 geschlossen  4+8=12
Auf einer Busleitung dürfen nicht zwei Geräte mit einer Identischen Adresse
betrieben werden.
Hier kann die Busterminierung eingestellt werden.
Auf jeder Busleitung sollte das letzte Gerät terminiert werden.
Bei gesteckter Kurzschlussbrücke ist die Terminierung aktiv.
Desweiteren gelten folgende fixen Einstellungen für die Kommunikation:
Eintrag
Baud
Zeichengrösse
Parität
Stoppbit
Feldgeräte für die Gebäudetechnik
Wertigkeit
1
2
4
8
16
Wert
19200
8
No
1
