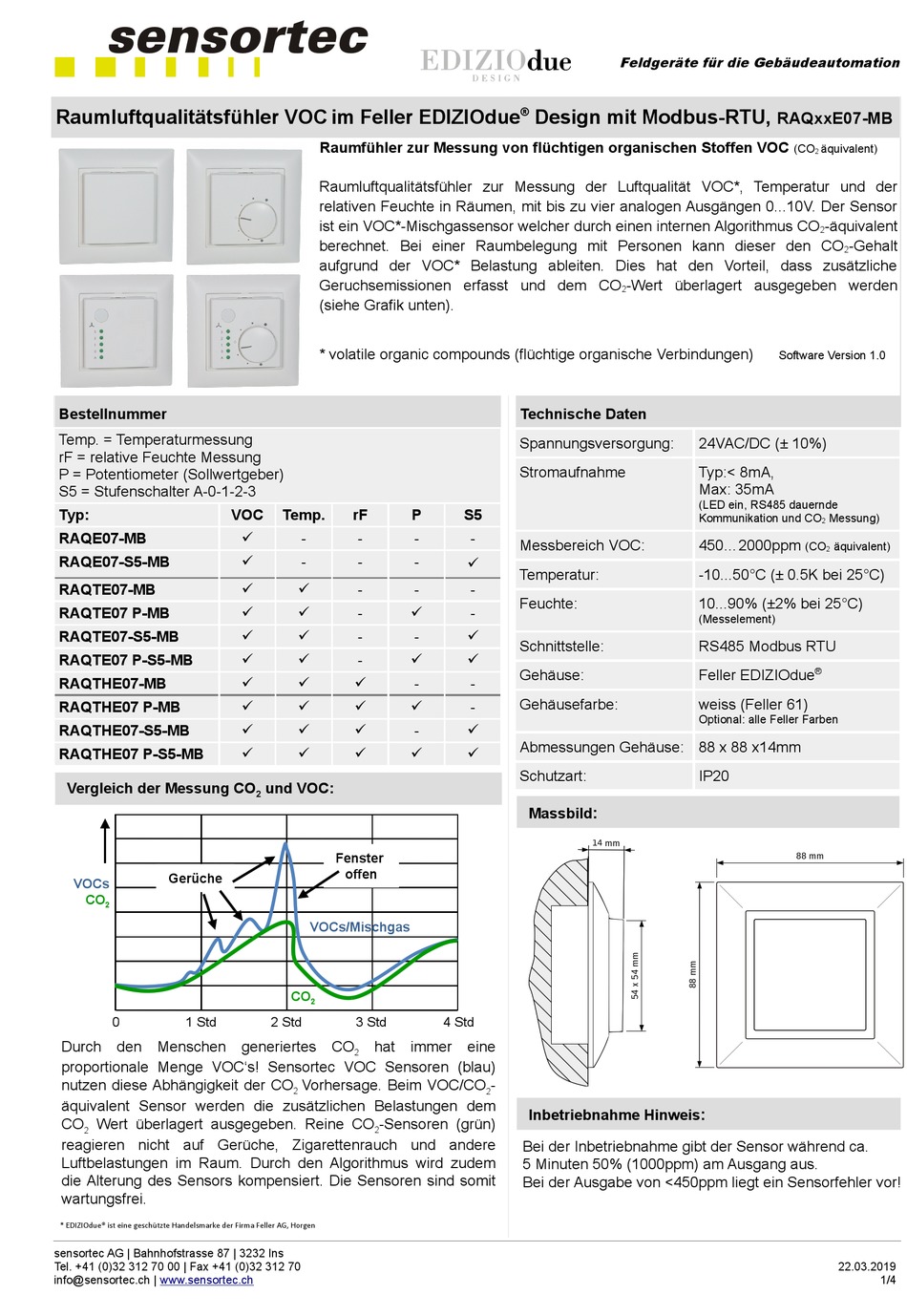

Sensortec RAQxxE07-MB Serie Anleitung

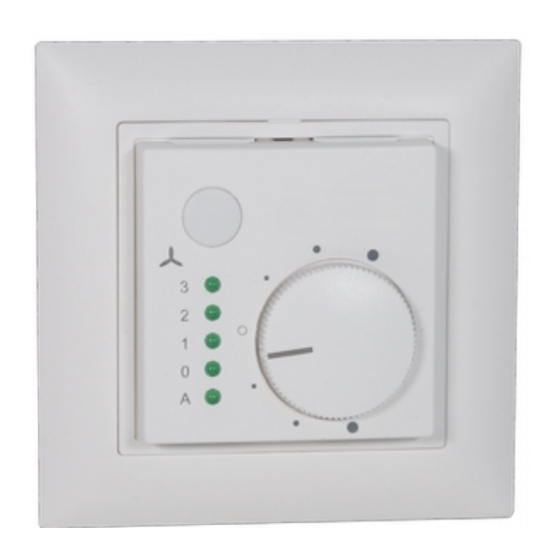

Raumluftqualitätsfühler VOC im Feller EDIZIOdue
Bestellnummer
Temp. = Temperaturmessung
rF = relative Feuchte Messung
P = Potentiometer (Sollwertgeber)
S5 = Stufenschalter A-0-1-2-3
Typ:
RAQE07-MB
RAQE07-S5-MB
RAQTE07-MB
RAQTE07 P-MB
RAQTE07-S5-MB
RAQTE07 P-S5-MB
RAQTHE07-MB
RAQTHE07 P-MB
RAQTHE07-S5-MB
RAQTHE07 P-S5-MB
Vergleich der Messung CO
Gerüche
VOCs
CO
2
0 1 Std
Durch den Menschen generiertes CO
proportionale Menge VOC's! Sensortec VOC Sensoren (blau)
nutzen diese Abhängigkeit der CO
äquivalent Sensor werden die zusätzlichen Belastungen dem
CO Wert überlagert ausgegeben. Reine CO
2
reagieren nicht auf Gerüche, Zigarettenrauch und andere
Luftbelastungen im Raum. Durch den Algorithmus wird zudem
die Alterung des Sensors kompensiert. Die Sensoren sind somit
wartungsfrei.
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Raumfühler zur Messung von flüchtigen organischen Stoffen VOC
Raumluftqualitätsfühler zur Messung der Luftqualität VOC*, Temperatur und der
relativen Feuchte in Räumen, mit bis zu vier analogen Ausgängen 0...10V. Der Sensor
ist ein VOC*-Mischgassensor welcher durch einen internen Algorithmus CO
berechnet. Bei einer Raumbelegung mit Personen kann dieser den CO
aufgrund der VOC* Belastung ableiten. Dies hat den Vorteil, dass zusätzliche
Geruchsemissionen erfasst und dem CO
(siehe Grafik unten).
* volatile organic compounds (flüchtige organische Verbindungen)
VOC Temp. rF
 - -

- -
 
-
  -
 
-
  -
  
  
  
  
und VOC:
2
Fenster
offen
VOCs/Mischgas
CO
2
2 Std 3 Std
hat immer eine
2
Vorhersage. Beim VOC/CO
2
-Sensoren (grün)
2
® Design mit Modbus-RTU,
Technische Daten
Spannungsversorgung:
Stromaufnahme
P S5
- -
Messbereich VOC:
-

Temperatur:
- -
Feuchte:
 -

-
Schnittstelle:
 
Gehäuse:
- -
Gehäusefarbe:
 -

-
Abmessungen Gehäuse: 88 x 88 x14mm
 
Schutzart:
Massbild
4 Std
-
2
Inbetriebnahme Hinweis
Bei der Inbetriebnahme gibt der Sensor während ca.
5 Minuten 50% (1000ppm) am Ausgang aus.
Bei der Ausgabe von <450ppm liegt ein Sensorfehler vor!
Feldgeräte für die Gebäudeautomation
-Wert überlagert ausgegeben werden
2
24VAC/DC (± 10%)
Typ:< 8mA,
Max: 35mA
(LED ein, RS485 dauernde
Kommunikation und CO
450...2000ppm
-10...50°C (± 0.5K bei 25°C)
10...90% (±2% bei 25°C)
(Messelement)
RS485 Modbus RTU
Feller EDIZIOdue
weiss (Feller 61)
Optional: alle Feller Farben
IP20
:
:
RAQxxE07-MB
(CO äquivalent)
2
-äquivalent
2
-Gehalt
2
Software Version 1.0
Messung)
2
(CO äquivalent)
2
®
88 mm
22.03.2019
1/4
