Etherma LAVA-R Montage- Und Gebrauchsanleitung Seite 2

KURZBESCHREIBUNG LAVA-R
Bitte beachten Sie, dass Sie keine Gegenstände zwischen dem
LAVA Design-Infrarotheizgerät und den zu erwärmenden Per -
®
sonen platzieren. In diesem Fall würden die Gegenstände und
nicht die Personen erwärmt werden.
Hinweise für die Benutzung LAVA
Am Regelmodul befindet sich ein 2-stufiger Ein-/Ausschalter
sowie eine "+" bzw. "–" Pfeiltaste zur Temperatureinstellung
und eine zweistellige digitale Raumtemperaturanzeige.
Schalterposition I: Das Gerät wird mit halber Nennleistung
betrieben und erreicht eine Oberflächentemperatur von ca.
60 °C bis 70 °C.
Schalterposition II: Das Gerät wird mit voller Nennleistung
betrieben und erreicht eine Oberflächentemperatur von ca.
85 °C bis 95 °C.
Durch mehrmaliges drücken einer Pfeiltaste wird die ge -
wünschte Soll-Raumtemperatur in 1 °K-Schritten nach oben
oder unten angepasst.
Kalibrierung der angezeigten IST-Raumtemperatur:
Ist die angezeigte IST-Raumtemperatur zu hoch, muss eine
Überprüfung des Raumtemperaturfühlers (Rückseite des Inf -
rarotheizgeräts) erfolgen. Bitte beachten Sie die Anweisung bei
der Montage des Regelmoduls.
Nach erfolgreicher Überprüfung
Raumtemperatur nach oben oder unten kalibriert werden.
Im ersten Schritt der Kalibierung muss mit der "+" Pfeiltas -
te die Solltemperatur auf 35 °C eingestellt werden. Anschlie -
ßend ist die "+" Pfeiltaste solange gedrückt zu halten (ca. 5
Sekunden), bis 00 oder der eingestellte Kalibrierwert in der
Raumtemperaturanzeige erscheint. Mit der "+" bzw. "–" Pfeil -
taste kann die IST-Temperaturanzeige nach oben oder unten
kalibriert werden.
Regelmodul
A L L G E M E I N E G A R A N T I E B E D I N G U N G E N
Sehr geehrter Kunde,
bitte beachten Sie unsere allgemeinen Geschäftsbedingungen. Bei Garantiefällen gelten die landesspezifischen Rechtsansprüche, die Sie bitte
direkt gegenüber Ihrem Händler geltend machen.
ETHERMA
Tel.: +43 (0) 6214 | 76 77
Elektrowärme GmbH Fax: +43 (0) 6214 | 76 66
Landesstraße 16 Web: www.etherma.com
A-5302 Henndorf Mail: office@etherma.com
-R
®
kann die angezeigte
ETHERMA
Deutschland GmbH
Bahnhofstraße 40
D-48599 Gronau
Raumtemperaturanzeige im Kalibriermodus:
Bei Abweichungen von der tatsächlichen Raumtemperatur
kann das Thermostat entsprechend nach oben oder unten kali -
briert werden. Falls Sie die Temperatur nach oben kalibrieren,
wird die Erhöhung in der rechten Ziffer dargestellt. Bei einer
Kalibierung nach unten erfolgt die Darstellung durch die linke
Ziffer.

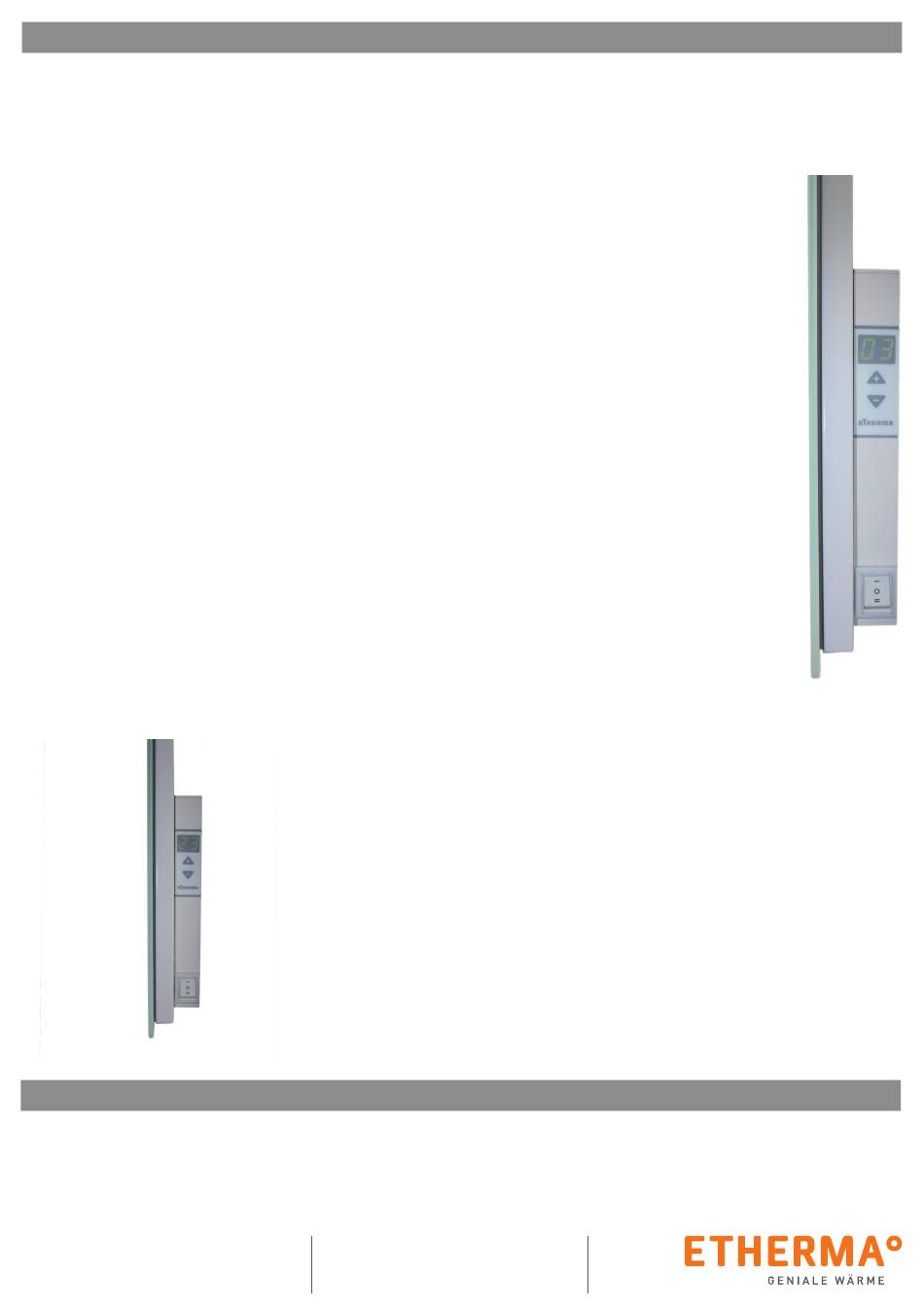

Bildbeschreibung:
