10
RS485-Anschlussbelegung
Die Kommunikation der HomeMatic Zentrale mit den Geräten der HomeMatic Wired
Familie (HMW) erfolgt über die RS485 Schnittstelle.
Diese Verbindungsleitung muss entsprechend der folgenden „10.1 Kapitel Kon-
taktbelegung RS485-Anschluss" und „Hinweise zum Anschluss des RS485-Bus"
konfektioniert werden.
10.1
Kontaktebelegung RS485-Anschluss
Die RS485-Anschlussbuchse der HomeMatic Zentrale (vgl. Abbildung in Kapitel 4.2
der Schnellstartanleitung zur HomeMatic Zentrale: (G) Anschluss RS485-Bus) ist als
8-polige RJ-Buchse ausgeführt. Für diese Buchse gilt folgendes Anschlussbild:
8 ...
... 1

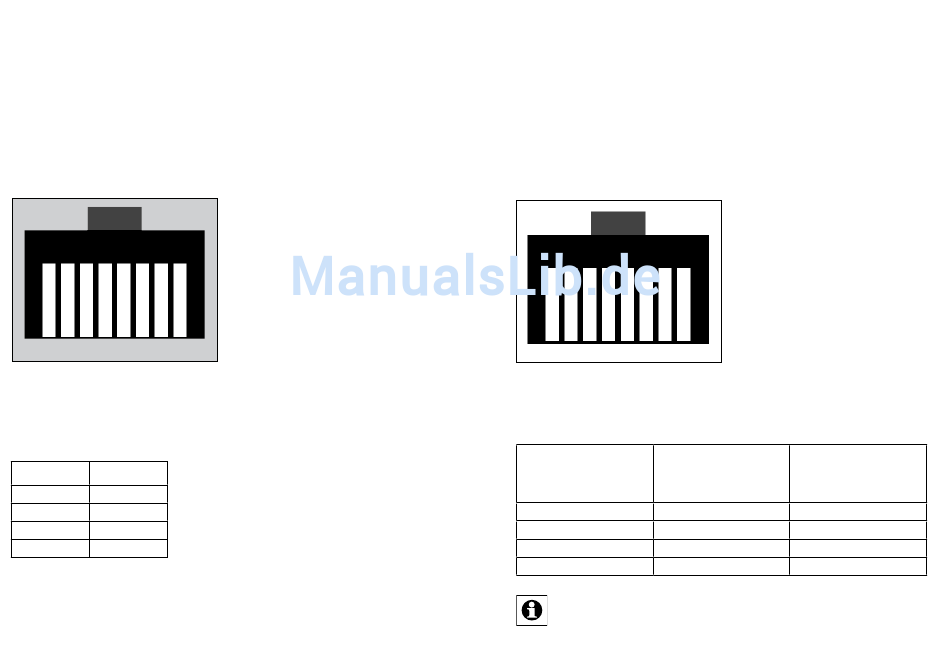

Abbildung 1: Anschlussbild der RS485-Buchse der HomeMatic Zentrale.
Ansicht von vorne (in die Buchse), Riegel oben liegend.
Die oben gezeichnete Anschlussbuchse ist in der HomeMatic Zentrale wie folgt
belegt:
Pin
Belegung
1
RS485 - A
2
RS485 - B
3-8
nicht belegt
Schirmung
Masse - GND
12
10.2
Hinweise zum Anschluss des RS485-Bus
Für den Anschluss der HomeMatic Zentrale an die Geräte der HomeMatic Wired
Familie sind folgende Verbindungen herzustellen:
1. RS485-Signalleitungen (RS485 – A und RS485 – B)
2. Abschirmung bzw. Masseverbindung
Die Verbindung muss mit Hilfe eines abgeschirmten Twisted-Pair-Kabels erfolgen
(z. B. über ein handelsübliches Cat-5-Kabel oder Cat-6-Kabel), wie es aus der PC-
Netzwerktechnik bekannt ist.
Eine bereits konfektionierte Anschlussleitungen (ein sogenanntes. Patchkabel) bzw.
ein zugehöriger RJ-45 Stecker besitzt dementsprechend folgende Pinanordnung:
1 ...
... 8
Abbildung 2: Anschlussbild 8-poliger Modularstecker.
Ansicht von vorne (auf die Steckkontakte), Riegel oben liegend.
Stellen Sie folgende zeilenweise aufgelisteten Verbindungen her, um die HomeMatic
Zentrale mit den HomeMatic Wired Geräten zu verbinden:
Ader der
Anschlussleitung bzw.
Steckerpin
1
Signalleitung RS485 - A
2
Signalleitung RS485 - B
3-8
nicht belegt
Schirmung
Masse
Die Verbindung der Abschirmung zum GND-Anschluss der HomeMatic
Wired Geräte ist wichtig, da es sonst aufgrund von Potentialverschiebungen
zu Fehlfunktionen kommen kann.
Anschluss an
Funktion
HomeMatic Wired Gerät
RS485 - A
RS485 - B
GND
13
