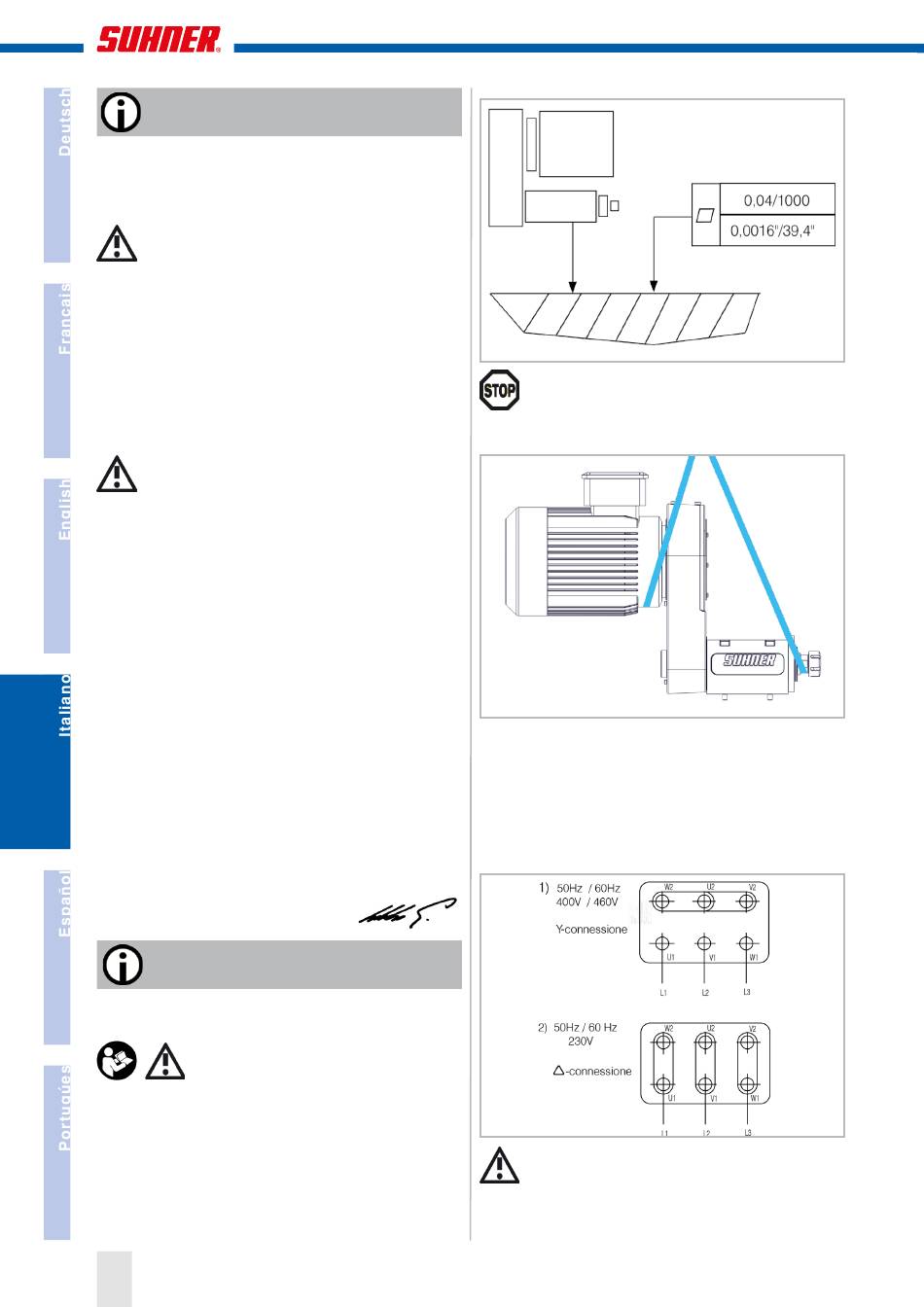

1. P
rEscrizioni Di sicurEzza
1.1 i

nfOrmAziOni generAli sullA sicurezzA

Questo manuale tecnico si riferisce alla seguente mac-
china BEX 15.
È autorizzato a manipolare la macchina esclusiva-
mente personale qualificato.
1.2 i

mpiegO cOnfOrme dellA mAcchinA

La macchina è destinata all'esecuzione di lavorazio-
ni assiali e/o radiali come fresatura, foratura, foratura
all'indietro, svitamento, levigatura, evacuazione di trucioli,
svasatura e svasatura all'indietro. La macchina è partico-
larmente adatta per l'impiantistica.
1.3 i
mpiegO nOn cOnfOrme
Tutti gli ulteriori impieghi, non indicati al prece-
dente punto 1.2 sono da considerare come non
conformi alle prescrizioni e sono pertanto vietati.
1.4 d
ichiArAziOne di mOntAggiO
Con la presente il costruttore Otto Suhner AG, Industrie-
strasse 10, CH-5242 Lupfig, della macchina incompleta
(tipo e n. di serie vedi retro), dichiara che sono state ap-
plicate e rispettate le seguenti specifiche di base della
direttiva 2006/42/CE secondo l'Appendice I: 1.1.2, 1.1.3,
1.1.5, 1.2.1, 1.2.2, 1.3.7, 1.3.8.1, 1.5.1, 1.5.4 e 1.6.1. Per la
macchina incompleta è stata prodotta la necessaria do-
cumentazione tecnica secondo l'Appendice VII della di-
rettiva macchine. Responsabile della documentazione: I.
Sebben. In caso di richiesta motivata la documentazione
tecnica viene fornita in formato cartaceo o elettronico ai
centri autorizzati. Questa macchina incompleta può es-
sere messa in funzione solo dopo aver opportunamente
verificato che la macchina nella quale la macchina incom-
pleta deve essere installata è conforme alle specifiche
della direttiva macchine. CH-Lupfig, 09/2018.
I. Sebben/Presidente di divisione
2. m
2.1 i
nstruziOni per il mOntAggiO
Scarto massimo ammesso per il montag-
gio della macchina.
Il montaggio della macchina avviene tra-
mite i fori esistenti nella scocca della macchina.
Devono esser impiegate viti della classe di qualità 8.8. La
coppia di serraggio per le viti di fissaggio è pari al mas-
simo a 30Nm.
30

Essa in sErvizio

Collegamento dei cavi solo dopo aver completato
il montaggio della macchina.
2.1.1 f
issAziOne dellA mAcchinA su un suppOrtO
Sollevamento corretto della macchina p. es. tramite gru.
2.2 A
llAcciAmentO dellA mAcchinA
2.2.1 m
OtOre
Prima di collegare il motore è necessario posizionare i
ponticelli della morsettiera.
Dopo aver collegato il motore controllare il senso
di rotazione del mandrino. In caso di senso di ro-
tazione errato l'inversione si ottiene scambiando
due conduttori a piacere.
