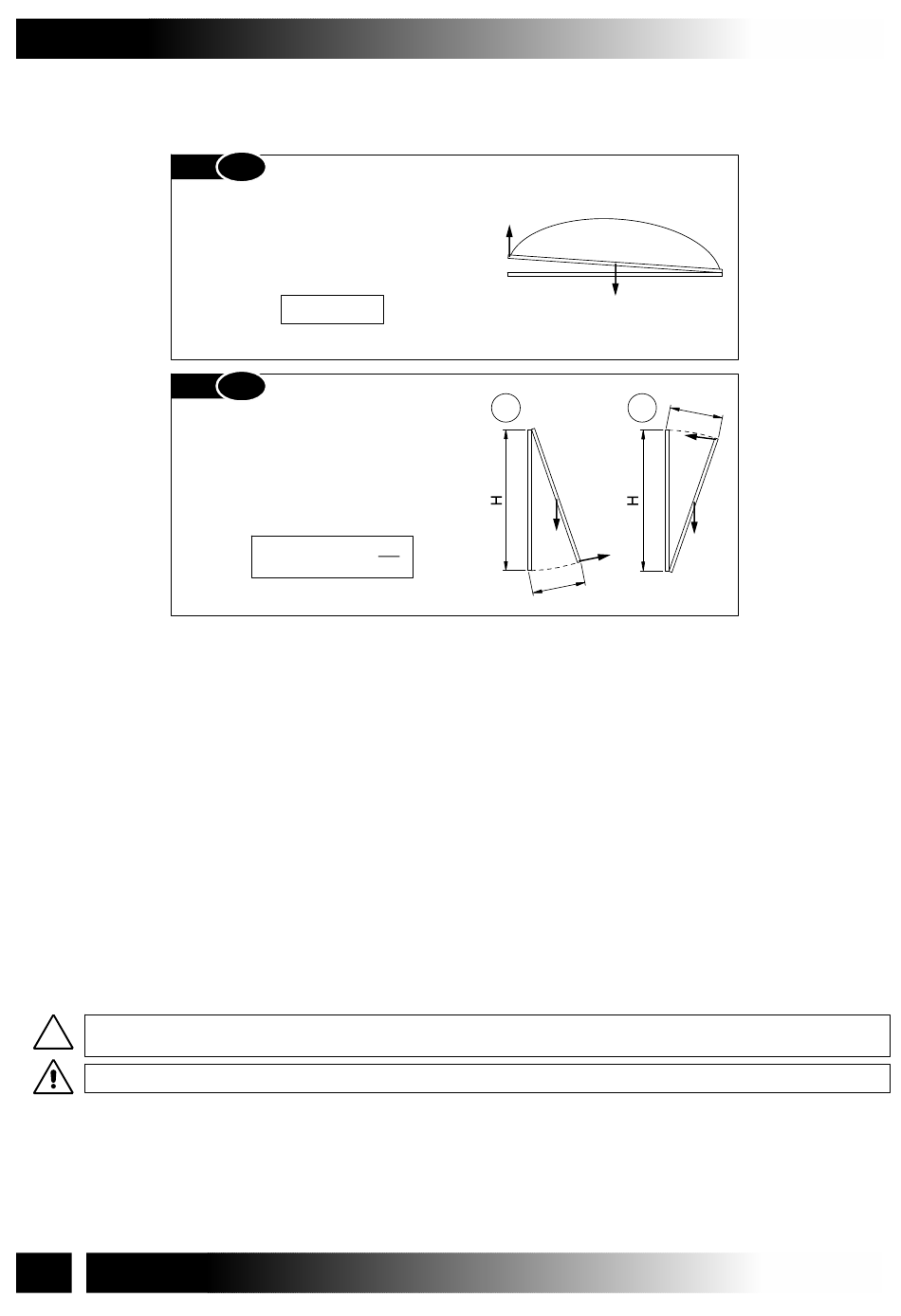

FORMELN FÜR DIE BERECHNUNG DER SCHUBKRAFT ODER DER ZUGKRAFT
Abb.
Waagerechte Kuppeln oder Dachfenster
F = Notwendige Kraft für das Öffnen oder
das Schließen
P =
Kuppel (nur bewegliches Teil)
Abb.
Klappfenster (A) oder Klippfenster (B)
F = Notwendige Kraft für das Öffnen oder
das Schließen
P =
C =
H =
3.3-

GEBRAUCHSBESTIMMUNG

Der Stellantrieb wurde ausschließlich geplant und angefertigt, um durch eine Steuervorrichtung das Öffnen und Schließen
von Fenstern vorzunehmen.
Der Antrieb kann auch Jalousie- und Sonnenschutz-fenster beleben.
RWA-Anwendungen: Der Stellantrieb für RWA-Anwendungen wurde geplant, um im Notfall das Fenster zum Abzug und
zur sicheren Ableitung von Rauch und Wärme zu öffnen. Er muss an Fenstern mit an der Unterseite angebrachten
Scharnieren und mit oberer Öffnung nach außen entsprechend der europäischen Richtlinie installiert werden EN 12101-2/
2003.
3.4-

GEBRAUCHSGRENZEN

Der Stellantrieb wurde ausschließlich für die im abs. 3.3 erwähnte Gebrauchsbestimmung entworfen und hergestellt;
deswegen ist jeder andere Gebrauch und Einsatz streng verboten, damit in jedem Moment die Sicherheit des Installateurs
und des Nutzers, als auch die Stellantriebleistungsfähigkeit garantiert wird.
Prüfen Sie ordentlich alle Umgebungsbedingungen (Temperatur, Feuchtigkeit, Wind, Schnee, potenzielle chemische Mittel,
etc.) und Installationseinstellungen (falsch ausgerichtet Montage von Halterungen und Befestigung am Rahmen,
Reibungen von Scharnieren oder Dichtungen verursacht, selbstausgleichenden Fenster usw. ): es wird empfohlen, dass sie
den Aktuator Leistungen in der technischen Tabelle angegebenen Werte nicht überschreiten. Wenn dies der Fall, finden Sie
bitte einen alternativen und mehr geeigneten Produkt für Ihre Anwendung.
DIE INBETRIEBNAHME DES STELLANTRIEBS IN UMGEBUNGEN MIT POTENTIELL EXPLOSIVER ATMOSPHÄRE
EX
IST VÖLLIG UNTERSAGT.
DIE VERPACKUNG UND DER STELLANTRIEB DÜRFEN NICHT IN DIE HÄNDE VON KINDERN GELANGEN.
