Inhaltszusammenfassung für LIVARNO LUX HG05862D

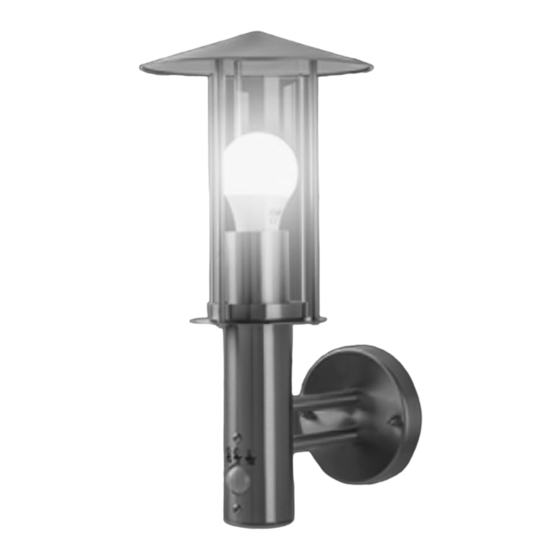

- Seite 1 LED-AUSSENWANDLEUCHTE LED-AUSSENWANDLEUCHTE Montage-, Bedienungs- und Sicherheitshinweise IAN 307577_1904...
- Seite 2 DE / AT / CH Montage-, Bedienungs- und Sicherheitshinweise Seite...
- Seite 3 HG05862D...
-
Seite 5: Inhaltsverzeichnis
Legende der verwendeten Piktogramme ....Seite Einleitung ....................Seite Bestimmungsgemäße Verwendung ............. Seite Teilebeschreibung ..................Seite Technische Daten ..................Seite Lieferumfang ....................Seite Allgemeine Sicherheitshinweise ........... Seite Vor der Montage ................Seite Montage ....................Seite Leuchtmittel wechseln ................... Seite 10 Bewegungssensor einstellen ................ -
Seite 6: Legende Der Verwendeten Piktogramme
Legende der verwendeten Piktogramme Erfassungsbereich des spritzwassergeschützt Bewegungssensors: ca. 8 m (IP44) Erfassungswinkel des Wechselstrom Bewegungssensors: ca. 90 ° LED-Außenwandleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. -
Seite 7: Technische Daten
Technische Daten Betriebsspannung: 230 V∼ 50 Hz LED-Leuchtmittel: 230 V, E27, 5,5 W Nennleistung max: 5,5 W Dämmerungsschalter: einstellbar zwischen 10 lx – 20.000 lx Beleuchtungsdauer: einstellbar zwischen ca. 10 s +/- 5 s – 5 min +/- 1 min Erfassungswinkel Bewegungssensor: ca. -
Seite 8: Lebensgefahr Durch Elektrischen Schlag
ERSTICKUNGSGEFAHR! Kinder können mitgelieferte Kleinteile (z. B. Schrauben) verschlucken und daran ersticken. Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. -
Seite 9: Montage
S tellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung) (siehe Abb. A). Ü berprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. D as beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. -
Seite 10: Leuchtmittel Wechseln
V erbinden Sie das Verbindungskabel des Produkts mit Hilfe der Lüsterklemme mit dem Netzkabel (siehe Abb. F). A chten Sie auch auf den farblichen Zusammenschluss der angeschlossenen Leitungen (L = schwarz oder braun, N = blau oder weiß). V erbinden Sie nun den Erdungsleiter (grün-gelb) mit der Erdungsklemme (siehe Abb. -
Seite 11: Bewegungssensor Einstellen
Bewegungssensor einstellen Je nach den Voreinstellungen des Bewegungssensors schaltet sich der Spot für eine gewisse Zeit ein, sobald der Bewegungssensor eine Bewegung erfasst. Diese Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewe- gungssensors vorgenommen (siehe Abb. J). Leuchtdauer einstellen D rehen Sie den Drehregler TIME im Uhrzeigersinn, um die Beleuchtungsdauer... -
Seite 12: Entsorgung
Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. -
Seite 13: Abwicklung Im Garantiefall
und daher als Verschleißteile angesehen werden können, oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. - Seite 14 OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model-No.: HG05862D Version: 10 / 2019 Stand der Informationen: 09 / 2019 Ident.-No.: HG05862D092019-DE IAN 307577_1904...
