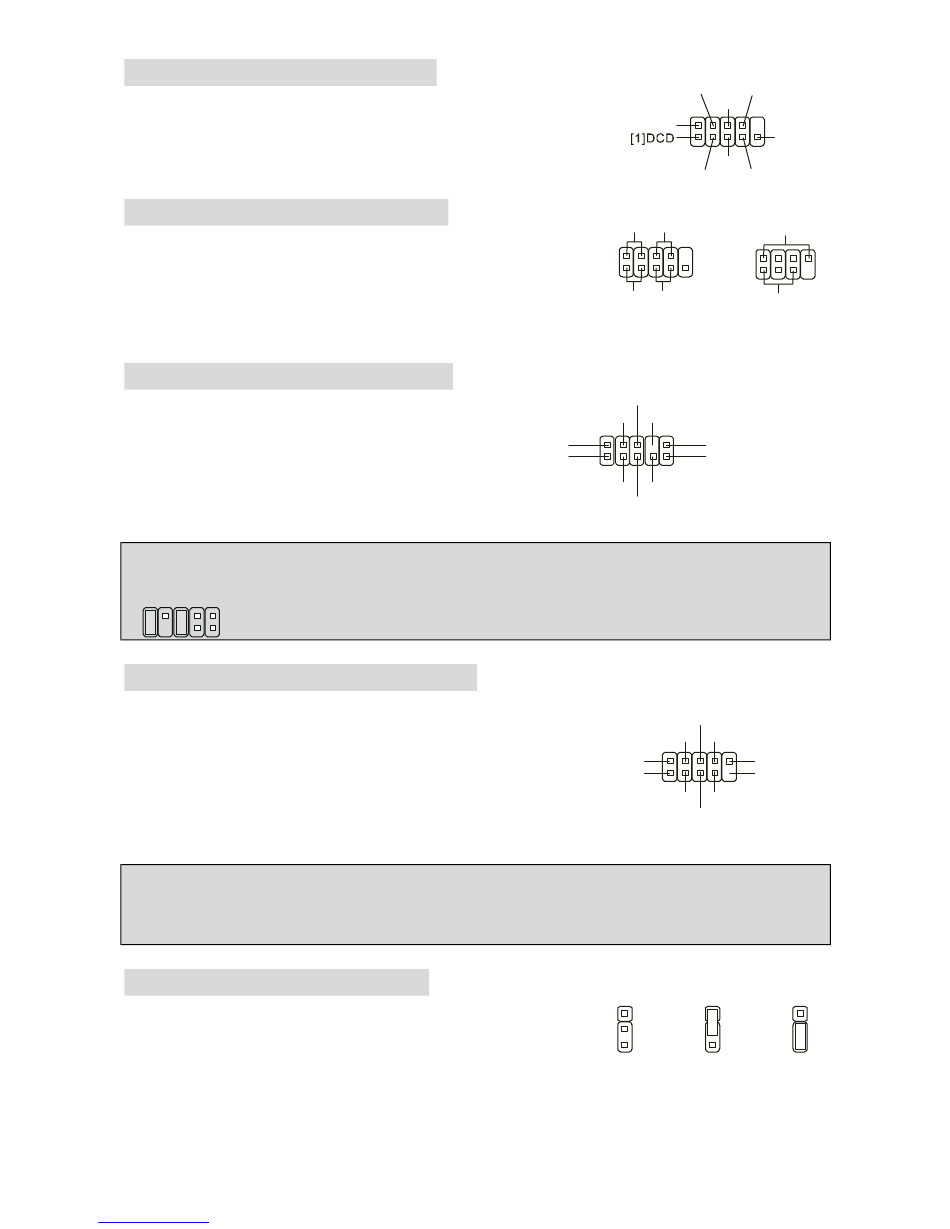

シリアルポートコネクタ: JCOM1
本製品は COM2 用のピンヘッダを搭載しています。
Front Panel コネクタ: JFP1/JFP2
本製品には、フロント・パネル・スイッチや LED を対象とした
電子的接続用に、ひとつのフロント・パネル・コネクタが用意
されています。JFP1 は Intel
Design Guide に準拠しています。
フロント パネル コネクタ: JAUD1
JAUD1 フロント・パネル・オーディオ・コネ
クタを使用すると、フロント・パネル・オーデ
ィオを接続することができます。 このコネクタ
は、Intel
Guide に準拠しています。
MSI Reminds You...
フロント・パネル・オーディオ・ヘッダに接続しない場合、信号の出力が背面オーディオ・ポー
トへ送信されるようにするため、ピン 5 、 6 、 9 、 10 はジャンパでキャップする必要があります。
9
10
Front USB コネクタ: JUSB1/ JUSB2
本製品には 2 つの USB 2.0 ピン・ヘッダーUSB1&USB2 が搭
載されています。USB 2.0 テクノロジーでは、最大スループ
ット 480Mbps までデータ伝送率を高速化するため、USB 1.1
の 40 倍高速になります。USB ハードディスク、デジタル・
カメラ、 MP3 プレーヤ、 プリンタ、 モデム、 その他の高速 USB
インタフェース周辺機器へ接続することができます。
MSI Reminds You...
VCC ピンと GND ピンは必ず接続して下さい。接続しない場合、機器に重大な損傷を及ぼす恐れ
があります。
クリア CMOS ジャンパ: JBAT1
本製品は電池によって、 マザーボードの設定を CMOS RAM で
保存しています。JBAT1 の 1-2 ピンがショートしている時、
CMOS データをキープしています。マザーボードの CMOS の
内容をクリアするためには電源が入っていないときに 2-3 ピン
をショートさせます。
