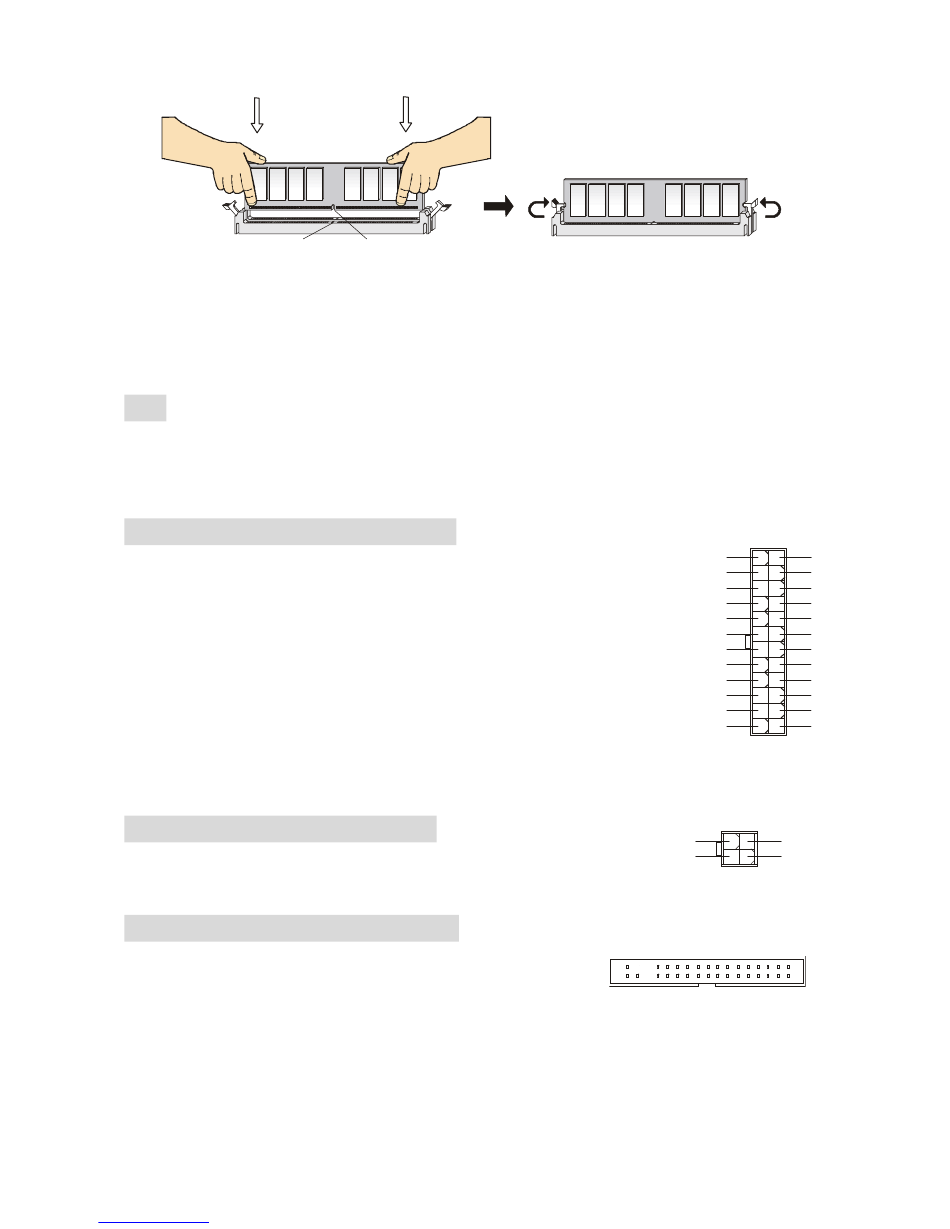

DDR DIMM スロットには絵に描いてあるような"VOLT"の切れ込みがあります。
1.
このため、DIMM メモリは 1 方向にしか挿入できません。
DIMM メモリモジュールを DIMM スロットに垂直に差込み、押し込みます。
2.
DIMM スロットの両側にあるプラスチッククリップが自動的に固定されます。
3.
電源
メインボードでは、給電システムとして ATX 電源がサポートされています。電源コネクタをイ
ンストールする前に、 ボードに損傷が与えられないようにするため、 すべてのコンポーネントが
適切にインストールされていることを確認してください。
ATX 24-Pin Power コネクタ: ATX1
このコネクタを使用すると、ATX24-ピン電源に接続することができます。
ATX 電源へ接続するには、電源のプラグが正しい方向に挿入され、ピンが
適切に配置されていることを確認します。そして電源をコネクタの奥まで
差し込みます。
20 ピン電源コネクタを採用している従来の ATX+12V 規格に準拠した電源
ユニットやサーバー用 24 ピンコネクタを採用している SSI EPS 電源ユニッ
トも接続することができますが、MSI では推奨しません。やむを得ず
ATX+12V ver. 2.0 規格では無い電源ユニットを接続する場合は、適切な変
換コネクタを利用して補助電源コネクタに電力を供給して下さい。
ATX 12V Power コネクタ: JPW1
この 12V 電源コネクタは、CPU への電源供給で使用されます。
Floppy Disk Drive コネクタ: FDD1
本製品は 360K、720K、1.2M、1.44M 及び 2.88M のフロッピー
ディスクドライブに対応しています。このコネクタは付属のフ
ロッピドライブリボンケーブルをサポートしています。
