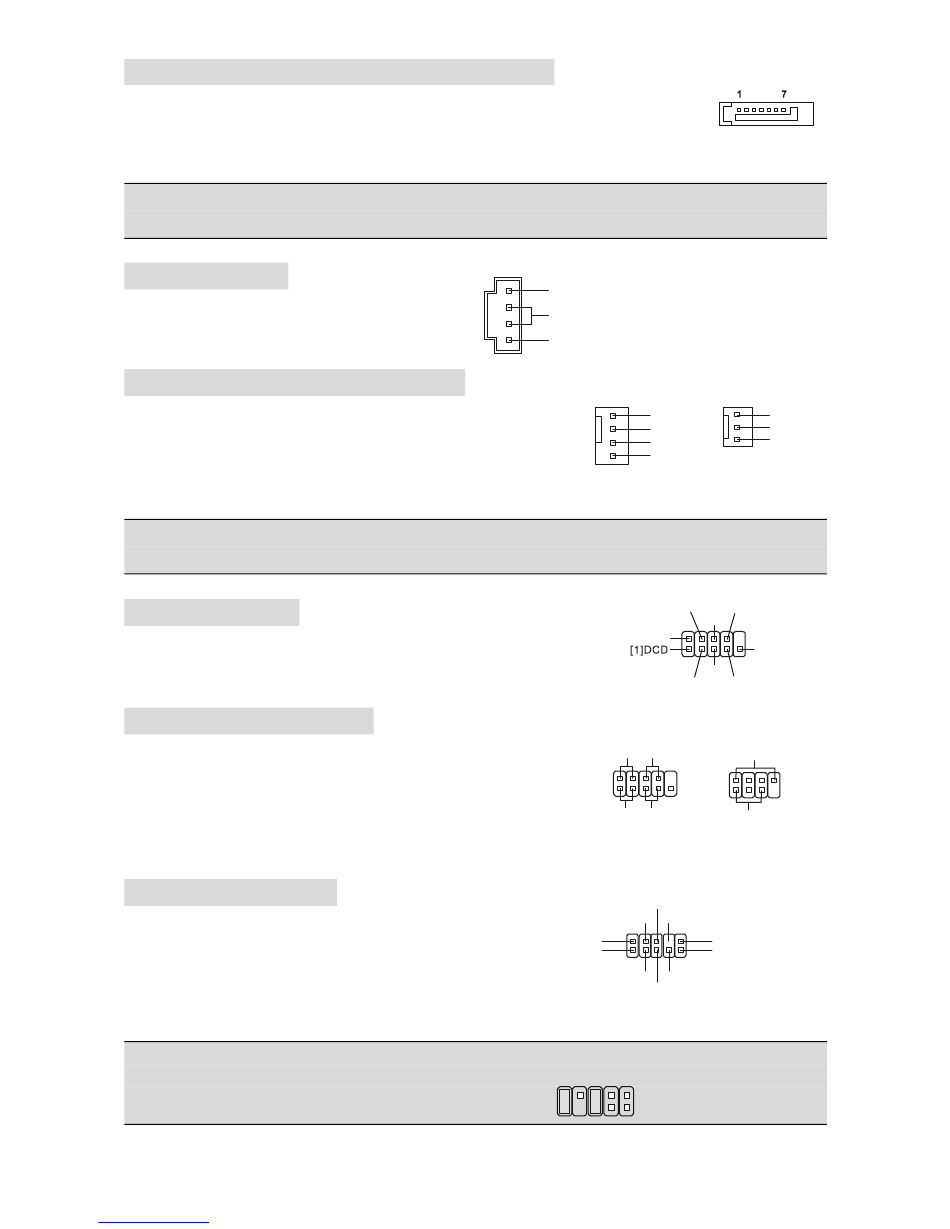

由 ICH6 控制的 Serial ATA 接口：SATA1/2/3/4
此主板的南桥芯片是 Intel ICH6，它支持 4 个 serial 接口 SATA1~4。
SATA1~4 都是高速串行 Serial ATA 端口。 每个接口都支持第一代 Serial ATA，数
据速率达到 150 MB/s。SATA1~4 接口都兼容 Serial ATA1.0 规格。
微星提醒您 ...
请勿把 serial ATA 数据线折成 90 度，否则会造成传输时数据的丢失。
CD-In 接口：CD1
此接口为 CD-ROM 的音频接口。
风扇电源接口：CPUFAN1/SYSFAN1
此 4-pin 的 CPUFAN1 （处理器风扇） 和 3-pin 的 SYSFAN1 （系
统风扇）支持+12V 的系统散热风扇，可使用 3 –pin 或 4-pin 的
接头。当您将接线接到风扇接头时，请注意红色线为正极，必
须接到+12V，而黑色线是接地，必须接到 GND。如果您的主板有系统硬件监控芯片，您必须使用
一个特别设计的支持速度侦测的风扇方可使用此功能。
微星提醒您 ...
请询问厂商以使用适当的 CPU 降温风扇。
串行接口：JCOM1
主板提供了一个串行接口，可让您连接次要的串行设备。
前置面板接口：JFP1/JFP2
主板提供了 2 组机箱面板和电源开关、指示灯的连接接口 JFP1
和 JFP2。JFP1 是符合 Intel
前置音频接口：JAUD1
您可以在前置面板接口 JAUD1 上连接一个音频接口，
JAUD1 是符合 Intel
微星提醒您 ...
如果您不想使用前置音频，针脚 5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的
音频端口。否则后面的 Line-Out 音频接口将不起作用。
Downloaded from
www.Manualslib.com
®
I/O 面板连接设计向导的。
®
I/O 面板连接设计向导的。
manuals search engine
L
GND
R
[2]SIN
Power
Po wer
LED
Switch
2
1
HDD
Reset
LED
Switch
JFP1
AUD_RET_R
AUD_VCC
(2)AUD_GND
(1)AUD_MIC
AUD_MIC_BIAS
AUD_FPOUT_R
9
1
10
2
45
GND
GND
+12V
+12V
NC
Sensor
Control
CTS
DTR
DSR
RI[9]
GND
RTS
SOUT
Speaker
10
2
8
9
1
7
Power
LED
JFP2
Key
AUD_RET_L(10)
AUD_FPOUT_L(9)
HP_ON
