简介
感谢您购买 915P/G Combo2 V2.0（MS-7140 v2.X）Series ATX 主板。915P/G Combo2 V2.0
Series 是基于 Intel 915P/G & Intel ICH6 芯片组，支持 LGA775 封装的 Intel
533/800MHz 处理器，915P/G Combo2 V2.0 Series 提供了高性能、专业化的桌面平台解决方案。

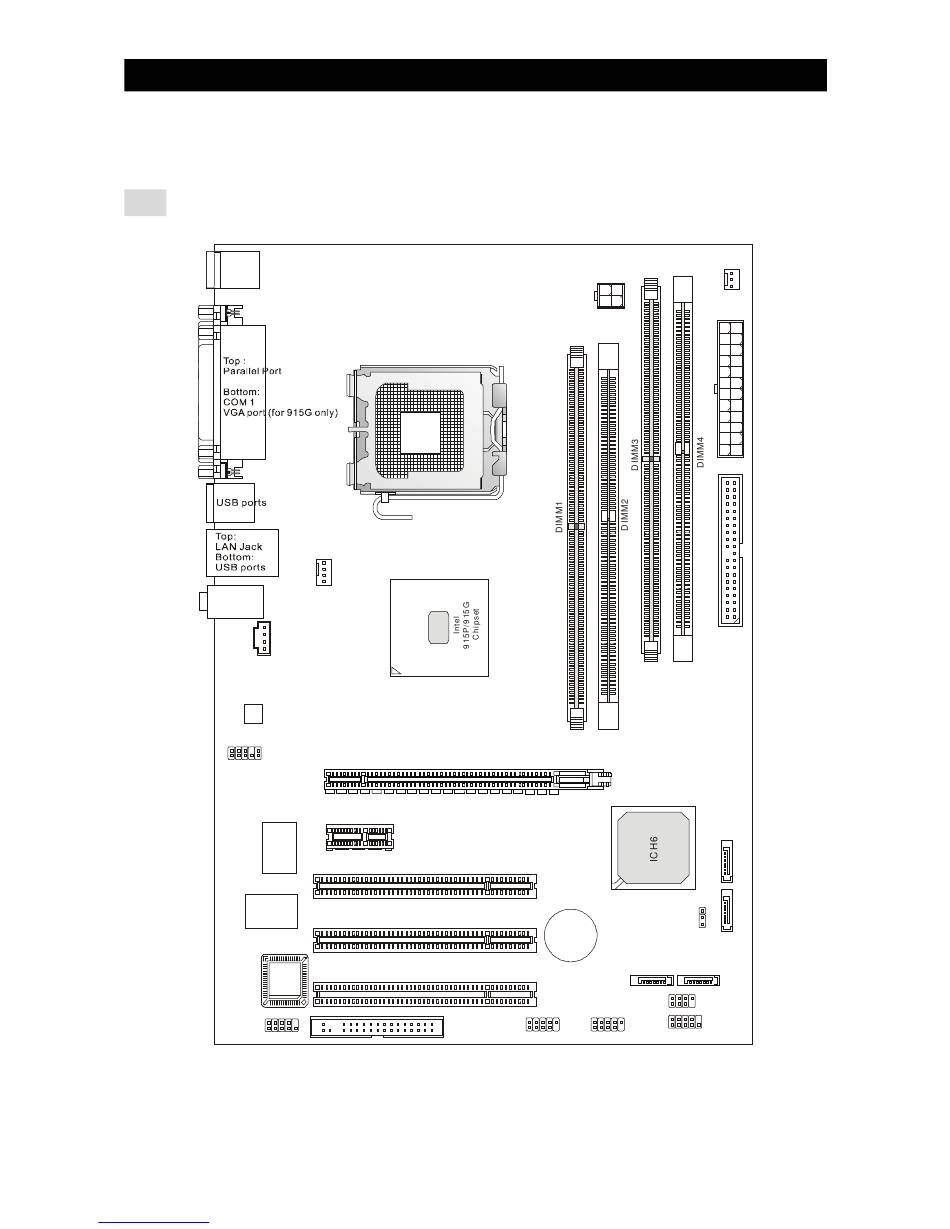

布局
Downloaded from www.Manualslib.com
T: mouse
B: keyboard
CPUFAN1
T: Line-In
M: Line-Out
B:Mic
CD1
Codec
JAUD1
PCI_E1
PCI_E2
RTL8100C/
RTL8110S
PCI Slot 1
Winbond
W83627THF
PCI Slot 2
PCI Slot 3
BIOS
JCOM1
manuals search engine
JPW1
BATT
+
FDD1
JUSB2 JUSB1
39
®
P4 Prescott
SYSFAN1
ATX1
IDE1
SATA4
JBAT1
SATA2
SATA1 SATA3
JFP2
JFP1
