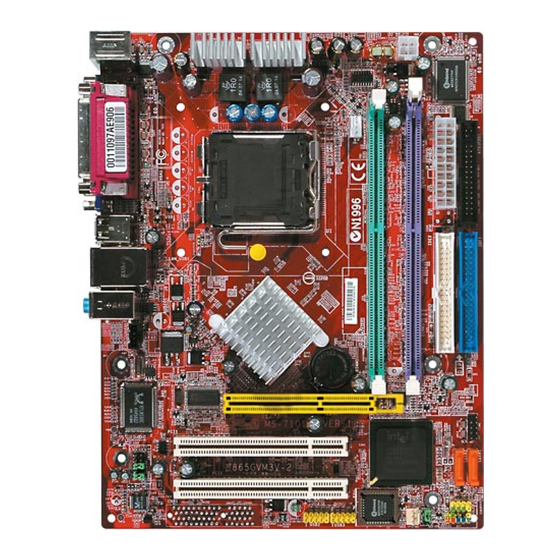

MSI MS-7101 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MSI Anleitungen
  4. Mainboards
  5. MS-7101
  6. Bedienungsanleitung

MSI MS-7101 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MS-7101:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
FCC-B Radio Frequency Interference Statement
This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of
the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to
radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in
which case the user will be required to correct the interference at his own expense.
Notice 1
The changes or modifications not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
Notice 2
Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission limits.
VOIR LA NOTICE D'NSTALLATION AVANT DE RACCORDER AU RESEAU.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation
Downloaded from
www.Manualslib.com
Micro-Star International
MS-7101
manuals search engine
G52-M7101X1
i

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI MS-7101

Inhaltszusammenfassung für MSI MS-7101

  • Seite 1 Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission limits. VOIR LA NOTICE D’NSTALLATION AVANT DE RACCORDER AU RESEAU. Micro-Star International MS-7101 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and...

  • Seite 2: Revision History

    Copyright Notice The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice. Trademarks All trademarks are the properties of their respective owners.

  • Seite 3: Safety Instructions

    Safety Instructions 1. Always read the safety instructions carefully. 2. Keep this User Manual for future reference. 3. Keep this equipment away from humidity. 4. Lay this equipment on a reliable flat surface before setting it up. 5. The openings on the enclosure are for air convection hence protects the equipment from overheating. Do not cover the openings.
  • Seite 4 Table of Content English..............1 Français..............15 Deutsch..............29 简体中文 ..............45 繁體中文 ..............59 日本語...............73 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 5 Introduction Thank you for choosing the 865GVM3-V (MS-7101 v1.0) M-ATX mainboard. The 865GVM3-V Series is based on Intel 865GV & Intel ICH5 chipsets for optimal system efficiency. Designed to fit the advanced Intel ® P4 Prescott 533MHz/800MHz processors in LGA775 package, the 865GVM3-V Series delivers a high performance and professional desktop platform solution.

  • Seite 6: Specifications

    Supports up to 2GB memory size without ECC. Supports dual channel DDR266/333/400 MHz. (For the updated supporting memory modules, please visit http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ) Slots One AGR (Advance Graphics Riser) slot for compatible AGP VGA cards. Two PCI 2.3 32-bit PCI bus slots (support 3.3v/5v PCI bus interface).
  • Seite 7 On-Board Peripherals On-Board Peripherals includes: - 1 floppy port supports 2 FDDs with 360K, 720K, 1.2M, 1.44M and 2.88Mbytes. - 1 serial port, 1 VGA port, 1 optional serial port connector JCOM1. - 1 parallel port supports SPP/EPP/ECP mode. - 8 USB 2.0 ports (Rear * 4/ Front * 4). - 3 audio (Line-In/Line-Out/Mic) ports.

  • Seite 8: Hardware Setup

    For the latest information about CPU, please visit http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI Reminds You... Overheating Overheating will seriously damage the CPU and system, always make sure the cooling fan can work properly to protect the CPU from overheating.
  • Seite 9 LGA775 CPU and Cooler Installation (CPU Clip is optional) When you are installing the CPU, make sure the CPU has a cooler attached on the top to prevent overheating. If you do not have the cooler, contact your dealer to purchase and install them before turning on the computer.

  • Seite 10: Power Supply

    MSI Reminds You... 1. Confirm if your CPU cooler is firmly installed before turning on your system. 2. Check the information in PC Health Status of H/W Monitor in BIOS for the CPU temperature. 3. Do not touch the CPU socket pins to avoid damaging.
  • Seite 11 IDE2 can also connect a Master and a Slave drive. MSI Reminds You... If you install two hard disks on cable, you must configure the second drive to Slave mode by setting its jumper. Refer to the hard disk documentation supplied by hard disk vendors for jumper setting instructions.
  • Seite 12 +12V, the black wire is Ground and should be connected to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with speed sensor to take advantage of the CPU fan control. MSI Reminds You... Always consult the vendors for proper CPU cooling fan. Power...

  • Seite 13: Pci (Peripheral Component Interconnect) Slots

    JBAT1 (Clear CMOS Jumper) to clear data. Follow the instructions in the image to clear the data. MSI Reminds You... You can clear CMOS by shorting 2-3 pin while the system is off. Then return to 1-2 pin position.
  • Seite 14 AGP VGA cards. MSI Reminds you… If you want to install an add-on VGA card when you first use the mainboard… 1. Insert the add-on VGA card and connect the monitor cable on it.
  • Seite 15 MS-8959 GeForce FX5700LE 128MB/DDR SDRAM Pass 6.14.10.6172 MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM Pass 6.14.10.6172 MS-8952 ATI Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color R92U-LC3 Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color RV6DE-NB3 Radeon 7000 64MB/DDR SDRAM pass 6.13.10.6153 Radeon 7500 LE Radeon DDR...

  • Seite 16: Bios Setup

    XABRE400 64MB/DDR SDRAM pass 6.13.10.3080 Please visit http://www.msi.com.tw/program/products/mainboard/mbd_index.php for updated information. BIOS Setup Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup.

  • Seite 17: Frequency/Voltage Control

    Power Management Setup Use this menu to specify your settings for power management. PNP/PCI Configurations This entry appears if your system supports PnP/PCI. PC Health This entry shows your hardware & PC health status. Frequency/Voltage Control Use this menu to specify your settings for frequency/voltage control. Load BIOS Defaults Use this menu to load the optimized default settings into the BIOS for the best system performance operations.
  • Seite 18 FSB133: [133]~[500] Load BIOS Default You can load the BIOS default values provided by the mainboard manufacturer for the stable performance. For the complete BIOS introduction and setup, please visit MSI website at http://www.msi.com.tw. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 19 Introduction Félicitations, vous venez d’acheter une carte mère M-ATX 865GVM3-V (MS-7101 v1.0). Les 865GVM3-V Series sont basées sur les chipsets Intel 865GV & Intel ICH5 chipsets offrant un système très performant. La carte fonctionne avec les processeurs Intel ® P4 Prescott 533MHz/800MHz (LGA775), la 865GVM3-V Series est très performante et offre une solution...
  • Seite 20 Supporte jusqu’au Pentium 4 3XX, 5XX, 6XX (Processeur Intel Pentium 4 avec technologie HT Extreme Edition). Supporte la technologie Intel Hyper-Threading. (Pour les dernières mises à jours concernant les CPU, vous pouvez visiter : http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php.) Chipset Chipset Intel 865GV - Supporte FSB 800/533MHz.

  • Seite 21: Montage

    Périphériques Intégrés Périphériques Intégrés Inclus : - 1 port floppy supportant 2 FDD avec 360K, 720K, 1.2M, 1.44M et 2.88Mbytes. - 1 port série, 1 port VGA, 1 connecteur port de série optionnel JCOM1. - 1 port parallèle supportant les modes SPP/EPP/ECP. - 8 ports USB 2.0 (Arrière * 4, avant * 4).

  • Seite 22: Panneau Arrière

    PC. (Pour une mise à jour sur les CPU, veuillez visiter http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) MSI Vous Rappelle... Surchauffe Une surchauffe endommagera sérieusement le CPU et le système. Soyez toujours sur du bon fonctionnement des ventilateurs et radiateurs pour protéger le CPU d’une surchauffe.
  • Seite 23 Aligner les indicateurs de couleur jaune (triangle sur le CPU & sur le clip), et utiliser le clip MSI pour fixer le processeur sur le socket en pratiquant de la façon indiquée sur la photo. Le CPU possède un capot plastique le protégeant. Ne jamais retirer le capot avant que le CPU ne soit installé.
  • Seite 24 DIMM. (Pour les dernières mises à jours de mémoire supportées, merci de visiter http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php) Installer au moins un module DIMM sur les slots. L’installation des modules de mémoires n’a pas de sens particulier.
  • Seite 25 IDE2 peut aussi connecter un matériel maître à un esclave. MSI Vous Rappelle... Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en configurant le cavalier. Se référer à la documentation du disque dur pour les instructions.
  • Seite 26 ® Front Panel I/O Connectivity Design Guide MSI Vous rappelle... Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement le connecteur Line-Out à...
  • Seite 27 JBAT1 (Cavalier Clear CMOS) pour effacer les données. Suivez les instructions de l’image pour effacer les données. MSI Vous Rappelle... Vous pouvez effacer les données en positionnant le cavalier sur les broches 2-3 quand le PC n’est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas effacer les données (Position 2-3) lorsque le PC est en fonction, cela endommagera la carte mère.
  • Seite 28 Le slot AGR (Advance Graphics Riser) permet la connexion d’une carte graphique AGP. MSI Vous Rappelle… Si vous désirez installer une carte VGA avec une carte mère neuve … 1. Insérer la carte et la relier au moniteur via le câble VGA.
  • Seite 29 MS-8959 GeForce FX5700LE 128MB/DDR SDRAM Pass 6.14.10.6172 MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM Pass 6.14.10.6172 MS-8952 ATI Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color R92U-LC3 Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color RV6DE-NB3 Radeon 7000 64MB/DDR SDRAM pass 6.13.10.6153 Radeon 7500 LE Radeon DDR...

  • Seite 30: Bios Setup

    XABRE400 64MB/DDR SDRAM pass 6.13.10.3080 Veuillez visiter http://www.msi.com.tw/program/products/mainboard/mbd_index.php pour plus d’informations. BIOS Setup Lorsque le PC démarre le processus de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît, appuyer sur <DEL> pour accéder au Setup.

  • Seite 31: Frequency/Voltage Control

    Power Management Setup Utilisez ce menu pour appliquer vos choix en ce qui concerne le power management. PNP/PCI Configurations Apparaît si votre système supporte PNP/PCI. H/W Monitor Cette entrée montre le statut de votre CPU, ventilateur. Frequency/Voltage Control Utiliser ce menu pour configurer vos paramètres de pour le contrôle de la fréquence et du voltage.
  • Seite 32 Load BIOS Default Vous pouvez charger les paramètres par défaut procurés par le constructeur de la carte mère pour une performance stable. Pour des informations complètes sur le BIOS, vous pouvez visiter : http://www.msi.com.tw. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 33 Einleitung Danke, dass Sie das 865GVM3-V (MS-7101 v1.0) M-ATX Mainboard gewählt haben. Das 865GVM3-V Series basiert auf den 865GV und Intel ICH5 Chipsätzen und ermöglicht so ein ® optimales und effizientes System. Entworfen, um die fortschrittlichen Intel P4 Prescott 533MHz/800MHz Prozessoren im LGA775 Package aufzunehmen, stellt das 865GVM3-V Series die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

  • Seite 34: Spezifikationen

    Unterstützt den Speicherausbau auf bis zu 2GB ohne ECC. Unterstützt Zweikanal- DDR 266/333/400 MHz. (Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ) Schnittstellen Ein AGR (Advance Graphics Riser) Slot für kompatible AGP VGA Karten.
  • Seite 35 Peripherieanschlüsse onboard hierzu gehören: -1 Anschluss für zwei Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder 2,88 MB. -1 Serielle Schnittstelle, 1 VGA Anschluss, 1 optionale serielle Schnittstelle JCOM1. -1 Parallele Schnittstelle, die die Betriebsmodi SPP/EPP/ECP unterstützt. -8 USB 2.0 Anschlüsse (4 hintere/4 vordere).

  • Seite 36: Hinteres Anschlusspaneel

    Sie Ihren Computer anschalten. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI weist darauf hin... Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen.
  • Seite 37 Einbau von CPU und Kühler beim LGA775 (De CPU Clip is optioneel) Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühlkörper mit aktiven Prozessorlüfter anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren, bevor Sie Ihren Computer anschalten.
  • Seite 38 (entnehmen Sie Punkt 8 die Details) und drücken Sie den Clip auf, um die CPU herauszuheben. MSI weist darauf hin... 1. Stellen Sie den festen Sitz Ihres CPU- Kühlers fest, bevor Sie das System anschalten. 2. Überprüfen Sie die Temperatur der CPU im “Health Status” der Hardwareüberwachung im BIOS.
  • Seite 39 IDE2 kann ebenfalls je ein Master- und ein Slave- Laufwerk verwalten. MSI weist darauf hin... Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave- Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisun- gen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.
  • Seite 40 Datendurchsatz von 150 MB/s. Beide Anschlüsse erfüllen vollständig die Serial ATA 1.0 Spezifikationen. An jedem Serial ATA Anschluss kann eine Festplatte angeschlossen werden. MSI weist darauf hin... Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.
  • Seite 41 Richtlinien des “Intel® Front Panel I/O Connectivity Design Guide”. MSI weist darauf hin... Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die Pins 5 & 6 und 9 & 10 mit sog. „Jumpern“ gebrückt werden, um die Signalausgabe auf die hinteren Audioanschlüsse umzuleiten.
  • Seite 42 AGP Karten entworfen worden. Achten Sie bitte vor dem Einbau auf unterstützte Grafikkarten. MSI weist darauf hin... Einbau einer Zusatz- VGA- Karte bei Erstbenutzung des Mainboards … 1. Setzen Sie die VGA- Karte ein und verbinden diese mit dem Monitorkabel.

  • Seite 43: Kompatibilitätsliste Vga Karten

    Kompatibilitätsliste VGA Karten MS-7101 VGA CARD Model name VGA Chip VGA Memory Vender Result Driver Ver. Alvatron FX5700U GeForce FX5700 Ultra 128MB/DDR SDRAM Pass 6.6.8.1 Fire GL 8800 Fire GL 8800 128MB/SDRAM Pass 6.12.10.3056 Radeon 9800 XT Radeon 9800 XT...
  • Seite 44 GeForce 4 MX 440 64MB/DDR pass 6.6.8.1 Triplex SIS Sabre 600 Ultra 64MB/DDR SDRAM pass 6.13.10.3080 VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM pass 6.13.10.3080 Um neue Informationen zu erhalten, suchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd_index.php auf. Downloaded from www.Manualslib.com manuals search engine...

  • Seite 45: Bios Setup

    BIOS Setup Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>), um das Setup aufzurufen. DEL: Setup F7: Setup Defaults F10: Save und Exit TAB: Logo Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die...

  • Seite 46: Frequency/Voltage Control

    Frequency/Voltage Control Hier können Sie Einstellungen zu Taktfrequenz und Spannung vornehmen. Load BIOS Defaults In diesem Menü können Sie Werkseinstellungen laden, die der Hersteller vorgibt, um eine optimale Leistung des Mainboards zu erzielen. BIOS Setting Password Verwenden Sie dieses Menü, um das Kennwort einzugeben. Save &...
  • Seite 47 Frequency/Voltage Control CPU Clock Ratio Hier können Sie den CPU- Taktmultiplikator angeben. Die Spanne möglicher Einstellungen liegt zwischen [8] und [50]. Auto Detect PCI Clk Hier wird automatisch festgestellt, welche PCI- Sockel belegt sind. Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI- Sockel, um die Elektromagnetische Störstrahlung zu minimieren.
  • Seite 48 Hier können Sie die Voreinstellungen für den stabilen Betrieb laden, die der Mainboardhersteller vorgibt. Um eine komplette Einführung in das BIOS und seine Einstellungen zu erhalten, suchen Sie bitte die MSI Website http://www.msi.com.tw auf. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 49 简介 感谢您购买 865GVM3-V (MS-7101 v1.0) M-ATX 主板。865GVM3-V Series 是基于 Intel 865GV ® 和 Intel ICH5 芯片组， 是为 LGA775 针脚封装的 Intel P4 Prescott 533MHz/800MH 处理器量身定 做的高性能主板，865GVM3-V Series 提供了高性能、专业化的桌面平台解决方案。 布局 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 50 支持 Intel Pentium 4 Prescott LGA775 封装的处理器 支持到 Pentium 4 3XX, 5XX, 6XX（具有 HT Technology Extreme Edition 的 Intel Pentium 4 处理器）序列处理器或更高速度 支持 Intel Hyper-Threading 超线程技术 （要了解关于 CPU 的最新信息，请访问 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ） 芯片组 Intel 865GV 芯片组 - 支持 FSB 800/533MHz. - 支持 AGP 8X/4X 界面...
  • Seite 51 板载周边包括： - 1 个软驱接口，支持 2 台 360K, 720K, 1.2M, 1.44M 和 2.88 Mbytes 的软驱 - 1 个串行端口，1 个 VGA 端口，1 个选配的串行接口 JCOM1 - 1 个并行端口，支持 SPP/EPP/ECP 模式 - 8 个 USB 2.0 端口（后置* 4/前置* 4） - 3 个音频（Line-In/Line-Out/Mic）端口 - 1 个 RJ-45 LAN 插孔 音频...
  • Seite 52 接外围设备的指导，如鼠标，键盘等。安装时，请谨慎拿各零部件并且按照安装说明的步骤进行。 中央处理器：CPU 本主板支持 LGA775 封装的 Intel Pentium 4 Prescott 处理器。 主板使用的是 LGA775 封装的 CPU 插槽，可使 CPU 安装过程简化。当您在安装 CPU 时，请务必确认您使用的 CPU 带有防过热的散 热片和降温风扇。如果您的 CPU 没有散热片和降温风扇，请与销售商联系，购买或索取以上设备， 并在开机之前妥善安装。 要了解关于 CPU 的最新信息，请访问 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. 微星提醒您... 温度过高 温度过高会严重损害 CPU 和系统，请务必确认所使用的降温风扇始终能够正常工作，保护 CPU 以免过热烧毁。 超频 此主板的设计支持超频。但是，请先确认您的组件在超频过程中可支持非正常设定。我们并不推荐 您在标准规格以外的情况下运行此设备 。 对于任何非正常的设定或在标准规格以外运行本设备所造...
  • Seite 53 LGA775 CPU 和风扇的安装 (此 CPU 夹子为选配组件) 当您安装CPU时，请确认CPU带有散热片和风扇放置在CPU顶部，以防止CPU过热。如果您没有 散热片和风扇，请联系经销商以购买和安装。然而请不要忘记使用一些散热胶涂在CPU表面，使 它更好地散热。 请根据以下步骤正确安装 CPU 和风扇。错误的安装可能会引起您 CPU 和主板的损毁。 CPU 底部有一个底座保护片，可保护 CPU 底座避免损害。旋转 CPU，使得针脚 1 的指示 标志（黄色三角形）位于左下角。具体情况要根据 CPU 的包装而定。 取出随带的 CPU 夹子 （如右图所示） ， 并旋转至与 CPU 相同的方向 （针 脚 1 的指示标志位于左下角） 。 用双手取下 CPU 的底座保护片（若有的话） 。请勿触碰针脚。 对齐两个针脚...
  • Seite 54 内存 主板提供 2 条插槽，可以插入 184-pin 无缓冲的 DDR 266 / DDR333 / DDR400 DDR SDRAM 内 存，支持的内存最大容量为 2GB。您至少要安装一条内存在插槽，以保证系统正常工作。 （要了解 内存模组支持的更新，请访问 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ） 至少要安装一条内存模组在插槽。内存条可以按任何次序被安装。您也可以根据自己的需要，来安 装单面或双面的内存模组。 安装 DDR 内存 DDR DIMM 内存条的中央仅有一个缺口。 将 DDR 内存垂直插入 DDR 插槽中，并确保缺口的正确位置。 DIMM 插槽两边的塑料卡口会自动闭合。 电源适配器 主板使用 ATX 结构的电源适配器给主板供电。在连接电源适配器之前，请务必确认所有的组件都...
  • Seite 55 由 ICH5 控制的 Serial ATA 接口：SATA1, SATA2 此主板的南桥芯片是 Intel ICH5，它支持 serial 接口 SATA1 和 SATA2。 SATA1 和 SATA2 是高速串行 Serial ATA 端口。每个接口都支持第一代 Serial ATA，数 据速率达到 150 MB/s。两个接口都兼容 Serial ATA1.0 规格。 微星提醒您 请勿把 serial ATA 数据线折成 度，否则会造成传输时数据的丢失。 CD-In 接口：CD1 此接口为 CD-ROM 的音频接口。 风扇电源接口：CPUFAN1/SYSFAN1 此...
  • Seite 56 前置 USB 接口：USB1/USB2 主板提供 2 个 USB2.0 的接口 JUSB2、JUSB3。USB 2.0 技术提高 数据传输速度，达到 480Mbps，是 USB1.1 的 40 倍。它可连接高速 数据传输速率的 USB 界面周边设备， 如 USB HDD、 数码相机、 MP3 播放器、打印机、调制解调器等。 微星提醒您... 请注意，VCC 和 GND 的针脚必须安插正确，否则会引起主板的损毁。 串行接口：JCOM2（选配） 主板提供 1 个 9-pin 公头 DIN 接口作为串行接口 JCOM1 （ 在后置面板上） ， 是 16550A 高速通信端口，可收发...
  • Seite 57 2. 关闭系统，插入附加的 VGA 显卡。 3. 连接显示器数据线到附加的 VGA 显卡接口。 4. 启动并安装附加 VGA 显卡驱动程序。 5. 安装板载 VGA 显卡的驱动程序。 6. 右击桌面。选择 Properties（属性）/Settings（设置） 。请您确认，勿点选“Extend my Windows desktop onto this monitor”项目。 兼容的 VGA 显卡列表 MS-7101 VGA 显卡 VGA 芯片 VGA 显存 型号名称 制造厂商 结果 驱动版本...
  • Seite 58 MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM Pass 6.14.10.6172 MS-8952 ATI Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color R92U-LC3 Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color RV6DE-NB3 Radeon 7000 64MB/DDR SDRAM pass 6.13.10.6153 Radeon 7500 LE Radeon DDR 64MB/SDRAM pass 6.13.10.6153 Fire GL 8700...
  • Seite 59 Xabre Pro 64MB/SDRAM pass 6.13.10.3080 Triplex Millennium Silver GeForce 4 MX 440 64MB/DDR pass 6.6.8.1 Triplex SIS Sabre 600 Ultra 64MB/DDR SDRAM pass 6.13.10.3080 VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM pass 6.13.10.3080 请访问 http://www.msi.com.tw/program/products/mainboard/mbd_index.php 以了解最新信息 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 60 BIOS 设置 计算机加电后，系统将会开始 POST （加电自检）过程。当屏幕上出现以下信息时，按<DEL>键 即可进入设定程序。 DEL: Setup F7: Setup Defaults F10: Save & Exit TAB: Logo 如果信息在您做出反应前就消失了，而您仍需要进入 Setup，请关机后再开机或按机箱上的 Reset 键, 重启您的系统。您也可以同时按下<Ctrl>、<Alt>和<Delete>键来重启系统。 主页面 Standard CMOS Features（标准 CMOS 特性设定） 使用此菜单可对基本的系统配置进行设定。如时间，日期等。 Advanced BIOS Features（高级 BIOS 特性设定） 使用此菜单可对 Award®系统的高级特性进行设定。 Advanced Chipset Features（高级芯片组特性设定） 使用此菜单可以修改芯片组寄存器的值，优化系统的性能表现。 Integrated Peripherals（整合周边设定）...
  • Seite 61 频率/电压控制 CPU Clock Ratio（CPU时钟倍频） 此项用于调整 CPU 倍频的。设置范围从[8]到[50]。 Auto Detect PCI Clk（自动侦测PCI 时钟） 此项用于自动侦测 PCI 插槽。当设置为[Enabled]，系统将移除（关闭）闲置的 PCI 插槽时钟，以 最小化电池干扰（EMI） 。设定值有：[Enabled], [Disabled]。 Spread Spectrum（频展） 当主板上的时钟震荡发生器工作时，脉冲的极值（尖峰）会产生 EMI（电磁干扰）。频率范围设 定功能可以降低脉冲发生器所产生的电磁干扰， 所以脉冲波的尖峰会衰减为较为平滑的曲线。 如果 您没有遇到电磁干扰问题，将此项设定为[Disabled]，这样可以优化系统的性能表现和稳定性。但 是如果您被电磁干扰问题困扰，请开启此项，这样可以减少电磁干扰。注意，如果您超频使用，必 须将此项关闭。因为即使是微小的峰值漂移（抖动）也会引入时钟速度的短暂突发，这样会导致超 频的处理器锁死。 CPU Clock（CPU时钟） 此项可让您选择 CPU 前端系统总线的频率（以 MHz 为单位） ，通过调整 FSB 到更高频率对处理 器进行超频。设定值：...
  • Seite 62 载入 BIOS 缺省值 您可载入主板制造商提供的稳定系统的 BIOS 设置缺省值。 要了解 BIOS 的完整介绍和设置，请访问微星网站： http://www.msi.com.tw. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 63 簡介 感謝您購買 865GVM3-V (MS-7101 v1.0) M-ATX 系列主機板。865GVM3-V 系列主機板係採用 ® Intel(英特爾) 865GV & Intel ICH5 晶片組，以期提供系統最佳化效能。並針對新一代的 Intel Prescott 533MHz/800MHz (LGA775) 處理器來設計的，故 865GVM3-V 系列可提供您高效能及專業的 桌上型電腦平台解決方案。 主機板配置圖 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 64 - 支援 ACPI 及 APM 電源管理方式。 記憶體 支援兩條非緩衝式 DIMM 模組(2.6 伏電壓)的 DDR 記憶體。 支援高達 2GB 的記憶體容量，但不含同位檢查。 支援雙通道 DDR266/333/400 MHz 時脈的記憶體。 (有關更多的記憶體模組訊息，請您至微星科技網站 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ) 插槽 一個 AGR（Advance Graphics Riser） ，為 AGP 顯示卡而設計的插槽。 二個 32 位元 PCI 2.3 版、主控式匯流排插槽(支援 3.3v/5v 等 PCI 匯流排介面卡)。 一個 CNR(通訊及網路附加直立子卡)插槽。(選配) 內建 IDE 雙...
  • Seite 65 內建週邊輸出 內建週邊包括： - 一個軟碟機埠，可支援兩部 360K/720K/1.2M/1.44M/2. 88MB 規格的軟碟機。 - 一個序列埠(COM1 可選擇性的成 JCOM1)和一個 VGA 連接埠。 - 一個平行埠，可支援 SPP/EPP/ECP 模式。 - 八個 USB2.0 版連接埠(背板*4/面板*4)。 - 三個音效輸入/音效輸出/麥克風輸入埠。 - 一個 RJ-45 網路連接埠。 音效 AC97 連接控制器整合在 Intel ICH5 晶片之中。 採用 Realtek(瑞昱) ALC655，6 通道音效晶片。 - 相容於 AC97 v2.3 規格 - 符合...
  • Seite 66 主機板後面的背板提供下列各項連接器： 硬體安裝 本章將教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跨接器。附帶並告訴您如何連 接滑鼠鍵盤等週邊裝置。進行安裝時請小心處理零組件並遵守安裝步驟。 中央處理器 本主機板使用 LGA775 規格的 CPU 插槽 ， 支援 Intel Pentium 4 Prescott 處理器 。 當您在安裝 CPU 時，請確認附有散熱器與冷卻風扇以防止 CPU 過熱。如果沒找到散熱器與冷卻風扇，請洽詢經銷 商購買，並在啟動電腦之前，將散熱器正確地安裝在您的主機板上。 有關更多的 CPU 訊息，請您至微星科技網站： http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. 微星提醒您... 溫度過高 溫度過高將會嚴重損壞您的 CPU 及系統，請確保您的散熱風扇可以正常運作，以保護 CPU，避免 發生過熱的情形。 超頻使用 本主機板儘管設計成為可超頻運作。然而當您將其調整為超頻運作時，請確認您的系統元件及週邊 是可以忍受如此非正常的設定。任何在非本產品規格建議下的運作方式，我們將不保證其造成的損 壞及運轉時的風險。 記憶體速度/CPU FSB 支援對照表...
  • Seite 67 安裝 LGA775 規格的中央處理器及風扇 (CPU 扣環是選擇性備配) 當您在安裝 CPU 時，請確認附有散熱器與冷卻風扇以防止 CPU 過熱。如果沒找到散熱器與冷卻風 扇，請洽詢經銷商購買，並在啟動電腦之前，將散熱器正確地安裝在您的主機板上。同時，別忘了 在處理器(CPU)上均勻的塗上散熱器所附的散熱膏以提昇散的效果。 下列步驟將會正確地引導您 CPU 散熱風扇的安裝 ， 錯誤的安裝方式將導致您主機板及 CPU 的損壞 。 在主機板的 CPU 底座上有一個方蓋子保護著 CPU 底座的接腳避免受損。把第一腳指示器 （黃色的三角形）翻轉至左方底部，如此一來方能便於 CPU 的安裝。 取出 CPU 所附的環扣(如右圖所示) 然後將其轉至與 CPU 相同的方向 (第一腳指示器是在左方底部)。 以雙手移去方形保護蓋，請注意不要觸碰到針腳。 對齊兩個針腳 1 指示器(在 CPU 及 CPU 環扣上的三角形)，用 CPU 環扣將 CPU 夾起來，從環 扣的兩側往內壓，如箭頭所示。...
  • Seite 68 記憶體 本主機板提供兩條 DDR SDRAM DIMM 插槽(184-接腳)，您可以安裝 DDR266/DDR333/DDR400 記憶體模組在 DDR DIMM 插槽上。最高可支援到 2GB 記憶體容量。為了正常運作，您必須安裝 至少一個以上的記憶體模組。(有關更多的記憶體模組訊息，請您至微星科技網站： http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ) 至少要安裝一組 DIMM 模組在主機板上，記憶體模組的安裝並不限定順序；再者，您可以根據您 的需要插入單面或雙面的記憶體模組。 安裝 DDR 模組 DDR DIMM 模組上只有一個凹槽。模組只能以一個方向安裝。 將 DIMM 模組垂直插入 DIMM 插槽。請確定凹槽的方向正確，直到記憶體模組上的金手 指牢固地插入主機板的插槽上。 記憶體插槽兩側的塑膠卡榫會自動卡上。 電源供應器 本主機板的電源系統支援 ATX 電源。在插入電源連接器之前，請務必確認所有的零組件均安裝妥 善，以免造成損壞。建議您使用 300 瓦以上的電源供應器。...
  • Seite 69 微星提醒您... 假如您在同一條連接線上安裝了兩組硬碟，您必須設定硬碟的跨接器（Jumper） ，將第二組硬碟指 定到隸屬模式。關於硬碟的設定方式，請參考硬碟廠商所提供之說明。 Intel ICH5 的串列式 ATA 連接器(SATA): SATA1, SATA2 本主機的南橋晶片支援兩個串列式 ATA 連接器 SATA1 & SATA2。 SATA1 & SATA2 是雙通道高速介面埠。均支第一代的 SATA 介面規格，每逹 150 MB 的傳輸速度。兩組均完全符合 Serial ATA 1.0 版的規格，每一個 SATA 連接器均可連接 一個硬碟設備。 微星提醒您... 請務將 SATA 的排線轉折超過 90 度以上，否則會導致資料傳輸上的錯誤。 CD 輸入連接器：CD1 此連接器是供光碟機的音訊連接器使用。...
  • Seite 70 微星提醒您... 如果您不想連接到此面板音效連接器，則必須用跨接器將連接器上的第 5、6、9 及 10 腳短路， 。 以將音訊輸出導引至背板音效埠 否則，背板音效埠將會失去其功能。 面板 USB 連接器：USB1 / USB2 主機板提供二個面板 USB2.0 連接器 USB1/USB2，USB2.0 技術可 大幅提昇資料傳輸速率，最高可達 480Mbps，為 USB1.1 的 40 倍， 適用於高速 USB 介面的週邊裝置，例如：USB 硬碟、數位相機、 MP3 播放器、印表機、數據機及相關週邊裝置。 微星提醒您... 請您注意，VCC 及 GND 的針腳位置必須正確的連接，否則可能造成損壞。 序列埠連接器：COM2: JCOM2 (選擇性的備配) 本主機板有一個 9-pin 的 DIN 公接頭，供序列埠 COMA 使用(位於後端背板)，另外提供 一個選擇性的序列埠...
  • Seite 71 AGR (Advance Graphics Riser) 插槽 AGR（Advance Graphics Riser）插槽是專為 AGP 顯示卡設計。 MSI 提醒您… 當您首次使用主機板，要安裝外接的 VGA 顯示卡時： 1. 請插入附加的 VGA 顯示卡，並接上顯示器的訊號線。 2. 啟動並安裝作業系統（包括晶片組驅動程式）和外接 VGA 顯示卡的驅動程式。 3. 安裝內建 VGA 顯示晶片的驅動程式。 4. 在桌面按滑鼠右鍵。選擇 Properties（內容）/Settings（設置） 。請確認，勿勾選“延伸此 Windows 桌面到另一顯示器”選項。 若您要安裝外接的 VGA 顯示卡到現有的作業系統中： 1. 移除內建 VGA 顯示卡的驅動程式。...
  • Seite 72 20 MSI MS-8952 ATI Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 21 Power Color R92U-LC3 Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 22 Power Color RV6DE-NB3 Radeon 7000 64MB/DDR SDRAM pass 6.13.10.6153 23 ATI Radeon 7500 LE Radeon DDR 64MB/SDRAM pass 6.13.10.6153...
  • Seite 73 64MB/DDR SDRAM pass 6.13.10.3080 65 VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM pass 6.13.10.3080 請連結到 http://www.msi.com.tw/program/products/mainboard/mbd_index.php 以瞭解最新資訊 BIOS 設定 打開電腦的電源後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上時，按 下<DEL>鍵進入設定程式。 DEL: Setup F7: Setup Defaults F10: Save & Exit TAB: Logo 如果此訊息在您反應之前就已消失 ， 而您還想要進入設定時 ， 將系統關閉重新啟動或是按下 RESET 按鈕。您也可以同時按下 <Ctrl>、<Alt>及<Delete>鍵重新啟動系統。...
  • Seite 74 PNP/PCI Configurations（PNP／PCI 組態） 如果系統支援 PnP／PCI，本選項便會出現。 PC Health Status（硬體狀況） 此選單可顯示您電腦目前的狀態，例如：溫度、電壓和其他設定。 Frequency/Voltage Control（頻率／電壓控制） 使用此選單指定您的頻率／電壓控制設定。 Load BIOS Defaults（載入出廠預設值） 使用此功能清單載入 BIOS 的出廠預設值，以獲得最穩定的系統作業。 BIOS Setting Password（BIOS 設定密碼） 使用此選單設定 BIOS 密碼。 Save & Exit Setup（儲存並離開設定） 將變更儲存到 CMOS 並離開設定程式。 Exit Without Saving（離開但不儲存） 放棄所有 CMOS 變更並離開設定程式。 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 75 頻率／電壓控制 CPU Clock Ratio（CPU 外頻時脈） 使用者可以指定 CPU 倍頻，可調整的範圍從[8x] 到 [50]。 Auto Detect PCI Clk（自動偵測 PCI 時脈） 這個項目可讓你自動偵測 PCI 插槽。當設定為開啟時，為了要減少電磁干擾（EMI）的發生，系統 將會除去(關閉)時脈產生器傳送空的 PCI 插槽。設定值為：開啟(Enabled)、關閉(Disabled)。 Spread Spectrum（頻譜擴散） 此選項可讓您控制時脈產生器開展到最大時所產生的電磁波大小。因此若您沒有電磁波干擾(EMI) 的問題，或想要執行超頻的動作時，您可將之設定為：關閉(Disabled)以達到較佳的系統穩定性和 效能。但若您想減少電磁波的產生以符合 EMI 規範，則您必須設為開啟(Enable)。 CPU Clock（CPU 主時脈） 此選項可讓您為 CPU 調整 FSB 主/AGP/PCI 匯流排選擇適當的時脈頻率。而當您欲超頻運作時則 可將 FSB 的時脈往上調整。調整選項如下： For CPU FSB200: [200]~[500] For CPU FSB133: [133]~[500]...
  • Seite 76 載入 BIOS 預設值 您可以使用此功能載入 BIOS 的出廠預設值，以獲得最穩定的系統作業。 若您需要更詳細的 BIOS 介紹與設定，請您至微星科技網站 http://www.msi.com.tw. Downloaded from www.Manualslib.com manuals search engine...
  • Seite 77 マザーボードのレイアウト 865GVM3-V (MS-7101 v1.0) M-ATX マザーボードをお買い上げいただき、まことにありがとう ございます。 The 865GVM3-V シリーズは Intel 865GV & Intel ICH5 チップセットに基づいてい ® ます。LGA775 ピンパッケージの Intel P4 Prescott 533MHz/800MHz プロセッサのデザインに 準拠している 865GVM3-V はハイ・パフォーマンスおよびプロフェッショナル・デスクトップ・ ソリューションを提供します。 レイアウト Downloaded from www.Manualslib.com manuals search engine...
  • Seite 78 LGA775 Intel Pentium 4 のみプロセッササポート Pentium 4 3XX, 5XX, 6XX プロセッサ対応 （本製品は、インテルＨＴテクノロジー エクストリームエディション CPU にも対応していま す。 ） Intel Hyper-Threading Technology をサポート (最新の CPU 対応表は下記のホームページからご参考ください。 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ) チップセット Intel 865GV チップセット - FSB 800/533MHz をサポート - AGP 8X/4X をサポート - 266/333/400 メモリインターフェイスをサポート...
  • Seite 79 オンボード周辺装置 オンボード周辺装置は以下のものを含みます。 - 1 フロッピーポートが 360K, 720K, 1.2M, 1.44M and 2.88M バイトの FDD を 2 台まで サポート - 1 シリアルポート及び 1 VGA ポート,1 optional serial port connector JCOM1. - 1 パラレルポート、SPP/EPP/ECP モードサポート - 8 USB 2.0 ports ポート (バックパネル x 4, フロントパネル x 4 ) - 3 オーディオポート...
  • Seite 80 コンピュータコンポーネントを扱う際は、 必ず帯電防止バンドをつけてください。 静電気によ ってコンポーネントが破損する場合があります。 Central Processing Unit: CPU 本製品は Intel Pentium 4 プロセッサで動作します。本製品は LGA775 というソケットを使用し ているため CPU のインストールが大変簡単です。 CPU の過剰な発熱を防ぐためには必ずヒート シンクと冷却ファンが必要です。 もしヒートシンクと冷却ファンが見つからない場合は、 販売店 に連絡するか、別途購入してからコンピュータの電源をオンにしてください。 (最新の CPU 対応表は下記のホームページからご参考ください。 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php ) MSI Reminds you… の過熱 が過剰な熱を持つと破損する場合があります。使用される冷却ファンが正常に動作するこ とを必ず確認してから の取り付けを行ってください。 の交換 を交換する間は必ず 電源を切るか、 電源用ケーブルを接地コンセントから抜い...
  • Seite 81 これで CPU チップが外れ、ソケット上に CPU がセットされます。 CPU の向きが正しいか、 曲がったり浮いていたりしないかを、 確認し、 CPU クリップを取り上げます。 .金属カバーをゆっくりと押し下げます。 CPU 固定レバーをゆっくりと押し下げ、ロックします。 CPU クーラーの四隅のピンをマザーボードの固定穴にあわせ、ゆっ くりと押し込みます。 位置が正しいことが確認できたら、ホックが固定されるまで押し込 みます。 注意: マザーボード裏面に出た割ピンが開き、正しくロックできたことを 確認してください。 MSI Reminds you… 使用する クーラーは、 の熱量に適した物であることを必ず確認してください。 BIOS H/W Monitor PC Health Status の メニュー中の にある 温度情報を確認してください 。 ソケットのピンには、決して触れないでください。ソケット破損は保証対象外になります。...
  • Seite 82 メモリ 本製品には、最大 1GB のメモリ容量の 184 ピンソケットが 2 個あります。DDR DIMM スロッ ト上、DDR266/DDR333/DDR400 SDRAM モジュールをインストールすることができます。適 切に作動する為に、 少なくとも 1 つの DIMM モジュールをインストールする必要があります。 (最 新のメモリモジュール対応表は下記のホームページからご参考ください。 http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ) Volt Notch DDR DIMM スロットには絵に描いてあるような"VOLT"の切れ込みがあります。 このため、 DIMM メモリは 1 方向にしか挿入できません。 DIMM メモリモジュールを DIMM スロットに垂直に差込み、押し込みます。 DIMM スロットの両側にあるプラスチッククリップが自動的に固定されます。 電源...
  • Seite 83 よる IDE コネクタ 2 本を搭載しています。最大 4 つのハードディスク,CD-ROM, 120MB フロッ ピー他のデバイスを接続することができます。 IDE1 にはマスターとスレイブの IDE のデバイスを接続することができますが、2 台目の HDD を追加する場合は HDD の設定をジャンパでスレイブに切り替える必要があります。 IDE2 にも マスターとスレイブの IDE のデバイスを接続することができます。 MSI Reminds You... ハードディスクを 2 台使用する場合は、ジャンパを使用して 2 台目のハードディスクをスレ ーブに設定する必要があります。 ジャンパの設定手順等につきましてはハードディスク製造業者 から用意されましたマニュアルを参照ください。 ICH5 によるシリアル ATA/RAID コネクタ: SATA1, SATA2 本製品はサウスブリッジ...
  • Seite 84 JFP2 フロント・パネル・オーディオ・コネクタ: JAUD1 JAUD1 フロント・パネル・オーディオ・コネクタを使用する と、フロント・パネル・オーディオを接続することができま す。 このコネクタは、 Intel Front Panel I/O Connectivity Design Guide に準拠しています。 MSI Reminds You... フロント・パネル・オーディオ・ヘッダに接続しない場合、信号の出力が背面オーディオ・ポー トへ送信されるようにするため、ピン 5、6、9、10 はジャンパでキャップする必要があります。 Front USB Connector: USB1/USB2 本製品には 2 つの USB 2.0 ピン・ヘッダーUSB1&USB2 が搭載さ れています。USB 2.0 テクノロジーでは、最大スループット 480Mbps までデータ伝送率を高速化するため、 USB 1.1 の 40 倍高...
  • Seite 85 クリア CMOS ジャンパ: JBAT1 本製品は電池によって、マザーボードの設定を CMOS RAM で保存しています。 JBAT1 の 1-2 ピンがショートし ている時、CMOS データをキープしています。マザーボ ードの CMOS の内容をクリアするためには電源が入っ ていないときに 2-3 ピンをショートさせます。 MSI Reminds You... CMOS をクリアするには、システムがオフの間にピン 2-3 をショート(短絡)します。次いでピン 1-2 をショートに戻します。システム起動時の CMOS のクリアは絶対止めて下さい。マザーボ ードの破損や火災などに及ぶ危険があります。必ず電源コードを抜いて下さい。 PCI (Peripheral Component Interconnect) Slots PCI スロットに拡張カードを挿入して、 ユーザーのさまざまな機能の拡張に応えることができま...
  • Seite 86 AGR (Advance Graphics Riser) Slot AGR スロットは AGP グラフィックカードだけを 挿すことができます。 （AGP のグラフィックカー ドが持つすべての性能が発揮できるとは限りませ ん。また、すべての VGA カードの動作を保証するものではありません。） MSI Reminds you… 追加 VGA カードをインストールする前に、まずメインボード上で確認することは… 1. AGR スロットは AGP のグラフィックカードのみサポートします。 2. PC を起動し、OS のインストールを始めます。その間、チップセット及びアドオン VGA カ ードのドライバをインストールします。 3. オンボードの VGA カードドライバをインストール。 4. デスクトップで右クリックし、プロパティ/設定 を選択し、にチェックがされてないことを...
  • Seite 87 MS-8975 Nvidia GeForce 6800 128MB/DDR SDRAM Pass 6.14.10.6172 MS-8952 ATI Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color R92U-LC3 Radeon 9250 128MB/DDR SDRAM pass 6.14.10.6458 Power Color RV6DE-NB3 Radeon 7000 64MB/DDR SDRAM pass 6.13.10.6153 Radeon 7500 LE Radeon DDR 64MB/SDRAM pass 6.13.10.6153 Fire GL 8700...
  • Seite 88 64MB/DDR SDRAM pass 6.13.10.3080 VINIX VINIX VX-3340 XABRE400 64MB/DDR SDRAM pass 6.13.10.3080 こちらでアップデータの情報をご確認ください。 http://www.msi.com.tw/program/products/mainboard/mbd_index.php BIOS Setup コンピュータを起動するとシステムは POST(Power On Self Test)過程に入ります。下記のメッ セージが画面に表示されている間に<DEL>キーを押すと設定画面に入ることができます。 DEL: Setup F7: Setup Defaults F10: Save & Exit TAB: Logo <DEL>を押す前にこのメッセージが消えてしまった場合、電源をいったん切ってからふたたび 投入するか、 <RESET>を押すかして、 システムを再起動してください。 <Ctrl>、 <Alt>、 <Delete>...
  • Seite 89 Frequency/Voltage Control 周波数、電圧などの設定をします。 Load BIOS Defaults 安定したシステム性能を与える工場出荷デフォルト値を BIOS にロードします。 BIOS Setting Password パスワードを設定します。 Save & Exit Setup 変更した CMOS 設定値を保存してセットアップを終了します。 Exit Without Saving 変更した CMOS 設定値を保存せずにセットアップを終了します。 Frequency/Voltage Control CPU Clock Ratio CPU コア電圧(Vcore)を調整します。選択肢は [8]から[50] まで設定できます。 Auto Detect PCI Clk ここではインストールされた PCI カードのクロック周波数を自動的に認識する機能を有効/無効 に設定することができます。選択肢は...
  • Seite 90 CPU Clock CPU ホストバス、AGP (3V66)、 PCI のクロック周波数を設定します。この項目を設定するこ とで、オーバークロックが可能になります。選択肢は CPU FSB200: [200]から[500]まで、CPU FSB133: [133]から[500]まで設定できます。 Load BIOS Default Load BIOS Default を実行することにより、マザーボードの各種設定を工場出荷時の状態に戻すこ とができます。 詳しい BIOS 仕様・セットアップにつきましては下記のホームページからご参考ください。 http://www.msi.com.tw. Downloaded from www.Manualslib.com manuals search engine...
