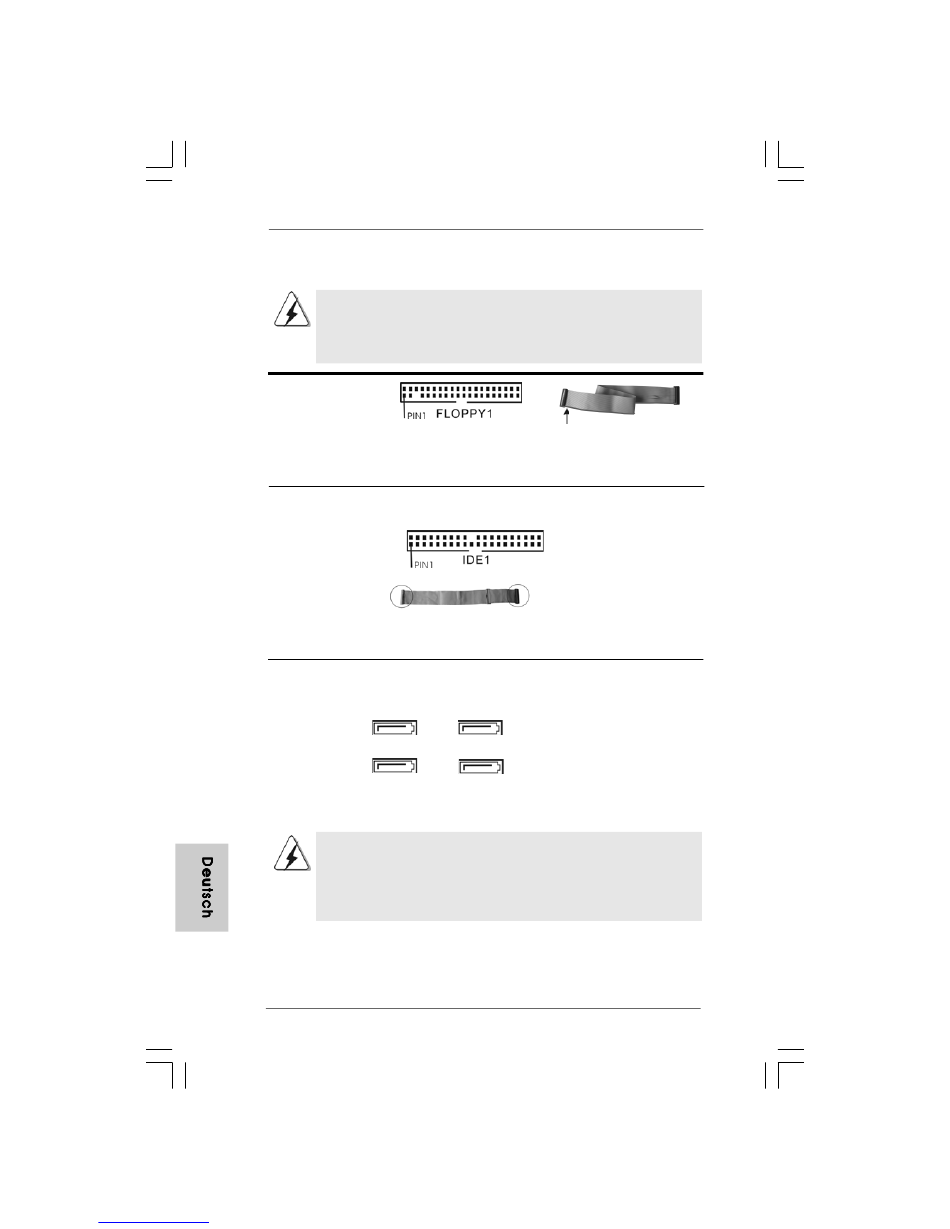

2.7 Integrierte Header und Anschlüsse 2.7 Integrierte Header und Anschlüsse 2.7 Integrierte Header und Anschlüsse 2.7 Integrierte Header und Anschlüsse 2.7 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE
Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen
auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar
beschädigt!
Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2 - No. 22)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (blau)
(39-pin IDE1, siehe S.2 - No. 8)
Blauer Anschluss
zum Motherboard
80-adriges ATA 66/100 Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
Seriell-ATAII-Anschlüsse
(SATAII_BLUE (Port0):
siehe S.2 - No. 12)
(SATAII_BLACK (Port1):
SATAII_BLUE (Port0) SATAII_ORANGE (Port3)
siehe S.2 - No. 16)
(SATAII_RED (Port2):
siehe S.2 - No. 14)
SATAII_BLACK (Port1) SATAII_RED (Port2)
(SATAII_ORANGE (Port3):
siehe S.2 - No. 13)
SATAII_ORANGE (Port3) Verbindungsstück kann für interne
Speichervorrichtung benutzt werden oder an eSATAII Verbindungsstück
angeschlossen werden, um eSATAII Vorrichtung zu unterstützen. Bitte lesen Sie
„SATAII Schnittstellen Einleitung" auf Seite 83 für Details über eSATAII- und
eSATAII-Installationsverfahren.
7 6 7 6
7 6 7 6 7 6
ASRock 4Core1333-eSATA2 Motherboard
manuals search engine
die rotgestreifte Seite auf Stift 1
Schwarzer Anschluss
zur Festplatte
Diese vier Serial ATAII-
(SATAII-)Verbínder unterstützten
SATA-Datenkabel für interne
Massenspeichergeräte. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
