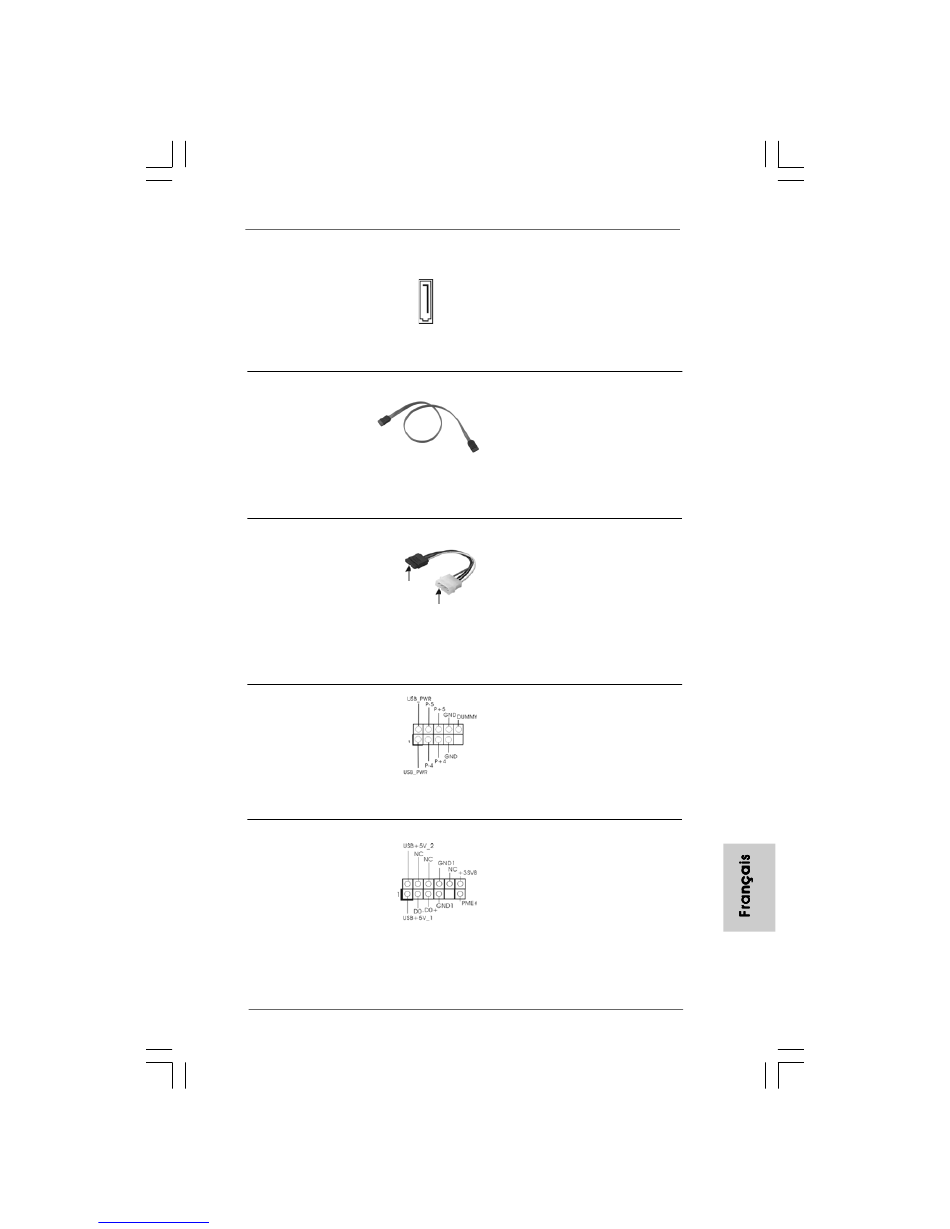

Connecteur eSATAII
(eSATAII: voir p.2 No. 36)
Câble de données
Série ATA (SATA)
(en option)
Cordon d'alimentation
Série ATA (SATA)
(en option)
connecter au connecteur
d'alimentation du disque
dur SATA
En-tête USB 2.0
(US4_5 br.9)
(voir p.2 No. 17)
En-tête WiFi Header
(WIFI br.23)
(voir p.2 No. 11)
ASRock 4Core1333-eSATA2 Motherboard
manuals search engine
Le connecteur eSATAII supporte
le cable de data SATA pour la
fonction externe SATAII.
L'interface present eSATAII
eSATAII
permet d'atteindre le taux de
transfert de data 3.0 Gb/s.
Toute cote du cable de data SATA
peut etre connecte au disque dur
SATA / SATAII ou au connecteur
SATAII sur la carte mere. Vous
peut aussi utiliser le cable de data
SATA pour connecter le
connecteur SATAII_ORANGE
(Port3) et eSATAII.
Veuillez connecter l'extrémité
noire du cordon d'alimentation
SATA sur le connecteur
d'alimentation sur chaque unité.
Connectez ensuite l'extrémité
connecter à l'unité
blanche du cordon d'alimentation
d'alimentation
SATA sur le connecteur
électrique
d'alimentation de l'unité
d'alimentation électrique.
A côté des quatre ports
USB 2.0 par défaut sur le
panneau E/S, il y a un
embases USB 2.0 sur cette
carte mère. Chaque embase
USB 2.0 peut prendre en
charge 2 ports USB 2.0.
Cet en-tête supporte les
fonctions WiFi+AP avec le
module ASRock WiFi-802.11g
ou WiFi-802.11n, c'est un
adaptateur de réseau local sans-
fil (WLAN) facile d'utilisation. Il
vous permettra de créer un
environnement sans fil et de
bénéficier des avantages de la
connectivité au réseau sans fil.
