ore di eSATAII
di dati SATA per
rna di SATAII.
rente di eSATAII
o di trasferimento
Gb/s.
Downloaded from www.Manualslib.com

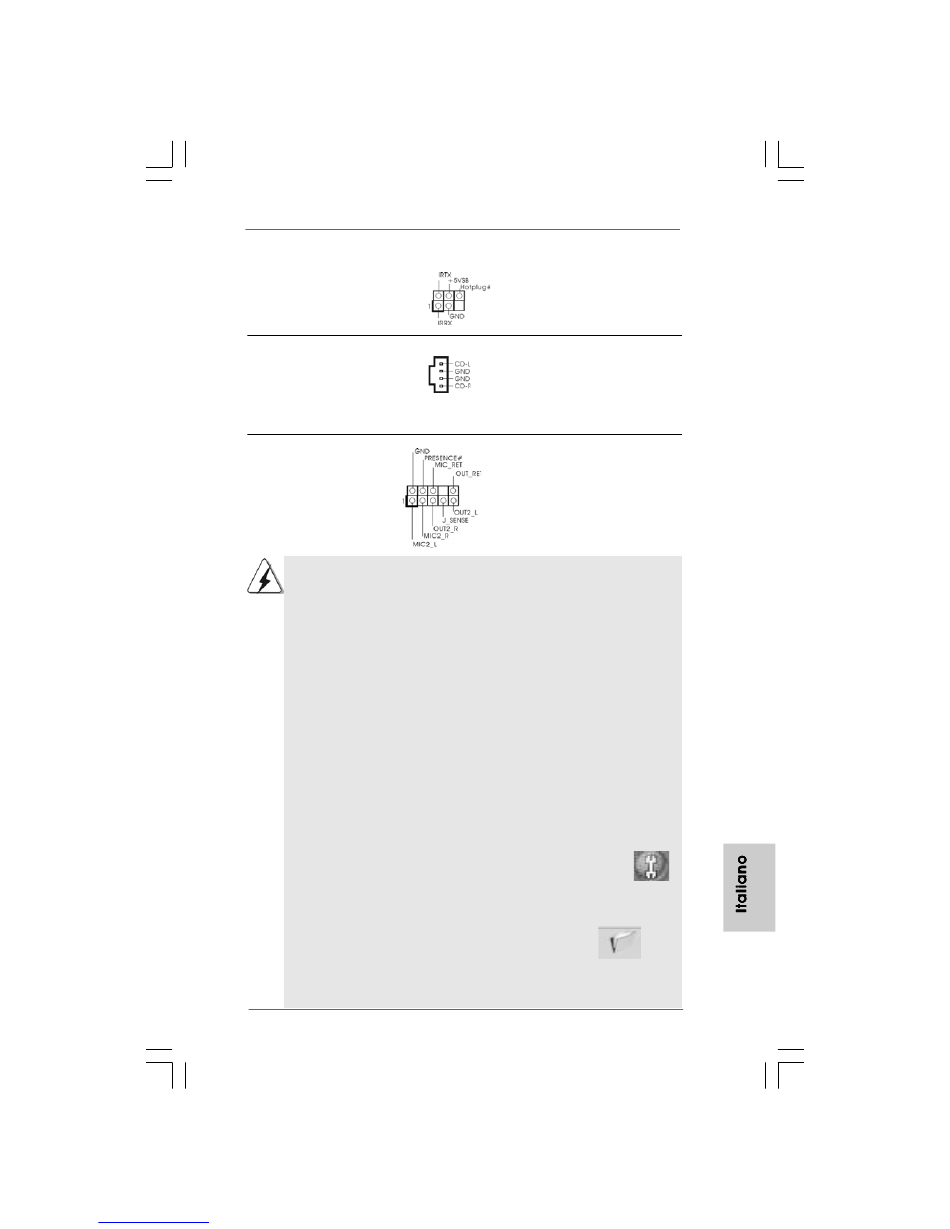

Intestazione Di Rilevazione Di
DeskExpress Hot Plug
(5-pin IR1)
(vedi p.2 Nr. 21)
Connettori audio interni
(4-pin CD1)
(CD1: vedi p.2 Nr. 28)
Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 Nr. 25)
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC'97.
E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni
avanzate, quindi selezionare Configurazione chipset. Impostare
l'opzione Comando pannello anteriore da [Auto] a [Attivato].
F. Entrare nel sistema di Windows. Fare clic sull'icona situata nell'angolo
inferiore destro della barra delle applicazioni per entrare su Realtek HD
Audio Manager.
Per Windows
Fare clic su "Audio I/O", selezionare "Impostazioni connettore"
scegliere "Disattiva rilevazione presa pannello anteriore" e salvare la
modifica facendo clic su "OK".
Per Windows
Cliccare sull'icona in alto a destra "Folder" ("Cartella")
selezionare "Disable front panel jack detection" "Disabilitare
individuazione presa pannello frontale") e cliccare "OK" per
memorizzare.
ASRock 4Core1333-eSATA2 Motherboard
manuals search engine
Questa intestazione sostiene la
funzione di rilevazione di Hot
Plug per ASRock DeskExpress.
Permettono di ricevere input
stereo audio da fonti di
suono come CD-ROM, DVD -
ROM,TV tuner, o schede
CD1
MPEG.
È un'interfaccia per il cavo del
pannello audio. Che consente
connessione facile e controllo
dei dispositivi audio.
®
2000 / XP / XP 64-bit OS:
® Vista TM / Vista TM 64-bit OS:
,
,
1 3 7 1 3 7 1 3 7
1 3 7 1 3 7
