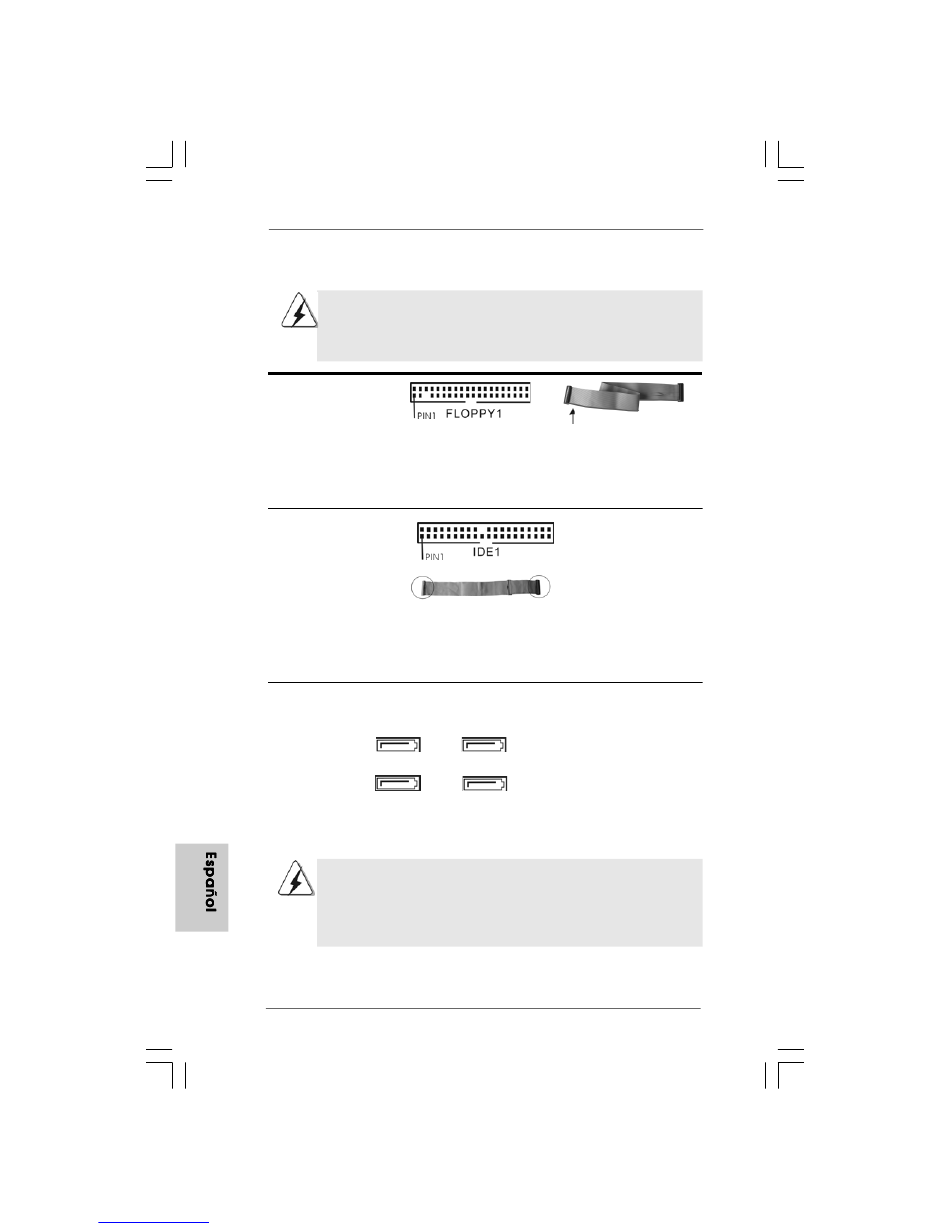

2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque las
cubiertas de los puentes sobre estos cabezales y conectores. El colocar
cubiertas de puentes sobre los conectores y cabezales provocará un
daño permanente en la placa base.
Conector de disquetera
(33-pin FLOPPY1)
(vea p.2, N. 22)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que
el contacto 1 de la conexión.
IDE conector primario (azul)
(39-pin IDE1, vea p.2, N. 8)
Conector azul
a placa madre
Cable ATA 66/100 de conducción 80
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer
los detalles.
Conexiones de serie ATAII
(SATAII_BLUE (Port0):
vea p.2 No. 12)
(SATAII_BLACK (Port1):
SATAII_BLUE (Port0) SATAII_ORANGE (Port3)
vea p.2 No. 16)
(SATAII_RED (Port2):
SATAII_BLACK (Port1) SATAII_RED (Port2)
vea p.2 No. 14)
(SATAII_ORANGE (Port3):
vea p.2 No. 13)
El conectador de SATAII_ORANGE (Port3) puede ser utilizado para el
dispositivo de almacenaje interno o conectado con el conectador del eSATAII
para soportar el dispositivo del eSATAII . Por favor lea "Introducción del
interfaz de SATAII" en la página 169 para los detalles sobre eSATAII y los
procedimientos de la instalación del eSATAII.
1 6 2 1 6 2
1 6 2 1 6 2 1 6 2
ASRock 4Core1333-eSATA2 Motherboard
manuals search engine
la banda roja debe quedar en
el mismo lado que el contacto 1
Conector negro
a aparato IDE
Estas cuatro conexiones de
serie ATAII (SATAII) admiten
cables SATA para dispositivos
de almacenamiento internos. La
interfaz SATAII actual permite
una velocidad de transferencia
de 3.0 Gb/s.
