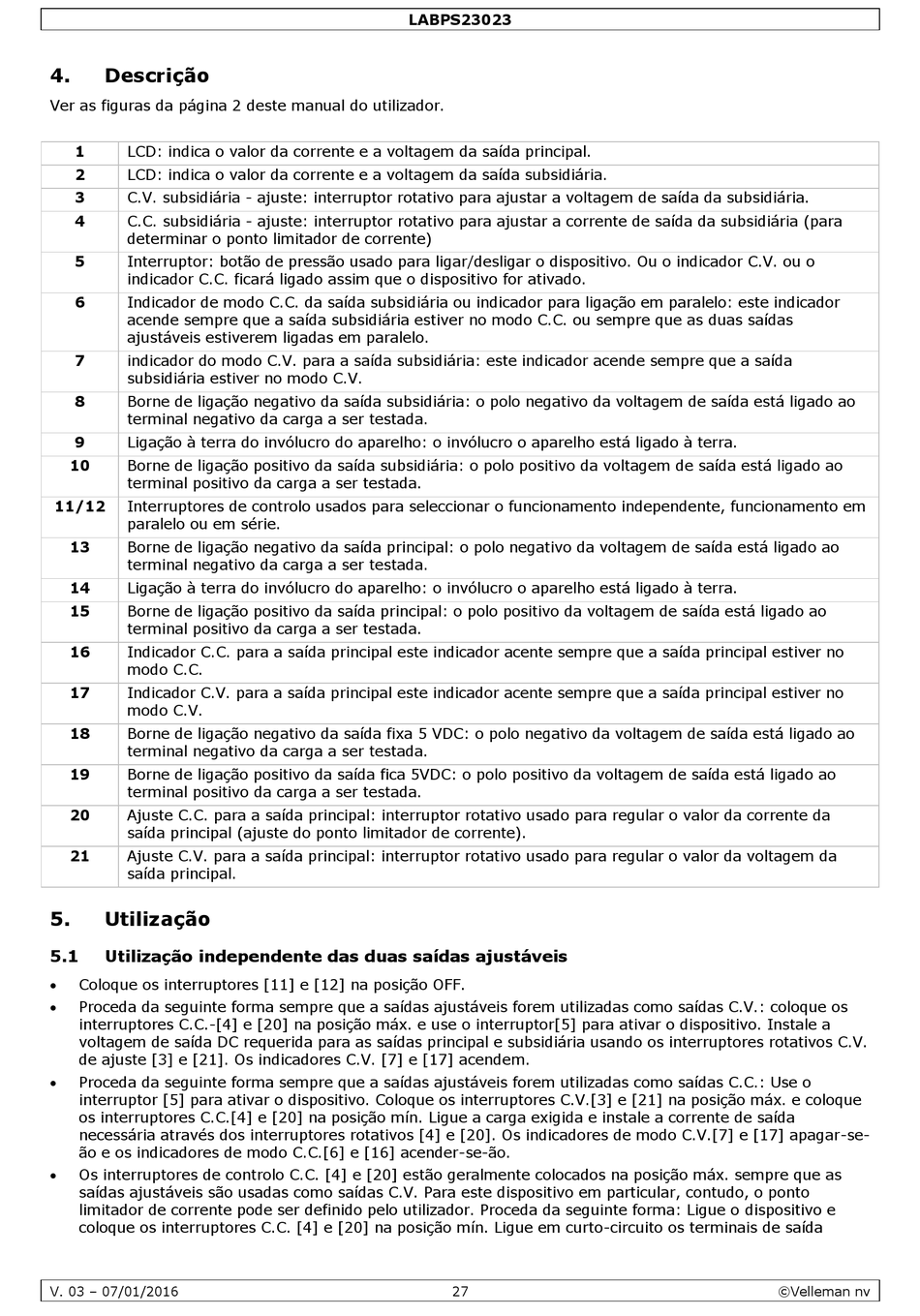

Velleman LABPS23023 Bedienungsanleitung Seite 27

4. Descrição
Ver as figuras da página 2 deste manual do utilizador.
1 LCD: indica o valor da corrente e a voltagem da saída principal.
2 LCD: indica o valor da corrente e a voltagem da saída subsidiária.
3 C.V. subsidiária - ajuste: interruptor rotativo para ajustar a voltagem de saída da subsidiária.
4 C.C. subsidiária - ajuste: interruptor rotativo para ajustar a corrente de saída da subsidiária (para
determinar o ponto limitador de corrente)
5 Interruptor: botão de pressão usado para ligar/desligar o dispositivo. Ou o indicador C.V. ou o
indicador C.C. ficará ligado assim que o dispositivo for ativado.
6 Indicador de modo C.C. da saída subsidiária ou indicador para ligação em paralelo: este indicador
acende sempre que a saída subsidiária estiver no modo C.C. ou sempre que as duas saídas
ajustáveis estiverem ligadas em paralelo.
7 indicador do modo C.V. para a saída subsidiária: este indicador acende sempre que a saída
subsidiária estiver no modo C.V.
8 Borne de ligação negativo da saída subsidiária: o polo negativo da voltagem de saída está ligado ao
terminal negativo da carga a ser testada.
9 Ligação à terra do invólucro do aparelho: o invólucro o aparelho está ligado à terra.
10 Borne de ligação positivo da saída subsidiária: o polo positivo da voltagem de saída está ligado ao
terminal positivo da carga a ser testada.
11/12 Interruptores de controlo usados para seleccionar o funcionamento independente, funcionamento em
paralelo ou em série.
13 Borne de ligação negativo da saída principal: o polo negativo da voltagem de saída está ligado ao
terminal negativo da carga a ser testada.
14 Ligação à terra do invólucro do aparelho: o invólucro o aparelho está ligado à terra.
15 Borne de ligação positivo da saída principal: o polo positivo da voltagem de saída está ligado ao
terminal positivo da carga a ser testada.
16 Indicador C.C. para a saída principal este indicador acente sempre que a saída principal estiver no
modo C.C.
17 Indicador C.V. para a saída principal este indicador acente sempre que a saída principal estiver no
modo C.V.
18 Borne de ligação negativo da saída fixa 5 VDC: o polo negativo da voltagem de saída está ligado ao
terminal negativo da carga a ser testada.
19 Borne de ligação positivo da saída fica 5VDC: o polo positivo da voltagem de saída está ligado ao
terminal positivo da carga a ser testada.
20 Ajuste C.C. para a saída principal: interruptor rotativo usado para regular o valor da corrente da
saída principal (ajuste do ponto limitador de corrente).
21 Ajuste C.V. para a saída principal: interruptor rotativo usado para regular o valor da voltagem da
saída principal.
5. Utilização
5.1 Utilização independente das duas saídas ajustáveis
 Coloque os interruptores [11] e [12] na posição OFF.
 Proceda da seguinte forma sempre que a saídas ajustáveis forem utilizadas como saídas C.V.: coloque os
interruptores C.C.-[4] e [20] na posição máx. e use o interruptor[5] para ativar o dispositivo. Instale a
voltagem de saída DC requerida para as saídas principal e subsidiária usando os interruptores rotativos C.V.
de ajuste [3] e [21]. Os indicadores C.V. [7] e [17] acendem.
 Proceda da seguinte forma sempre que a saídas ajustáveis forem utilizadas como saídas C.C.: Use o
interruptor [5] para ativar o dispositivo. Coloque os interruptores C.V.[3] e [21] na posição máx. e coloque
os interruptores C.C.[4] e [20] na posição mín. Ligue a carga exigida e instale a corrente de saída
necessária através dos interruptores rotativos [4] e [20]. Os indicadores de modo C.V.[7] e [17] apagar-se-
ão e os indicadores de modo C.C.[6] e [16] acender-se-ão.
 Os interruptores de controlo C.C. [4] e [20] estão geralmente colocados na posição máx. sempre que as
saídas ajustáveis são usadas como saídas C.V. Para este dispositivo em particular, contudo, o ponto
limitador de corrente pode ser definido pelo utilizador. Proceda da seguinte forma: Ligue o dispositivo e
coloque os interruptores C.C. [4] e [20] na posição mín. Ligue em curto-circuito os terminais de saída
