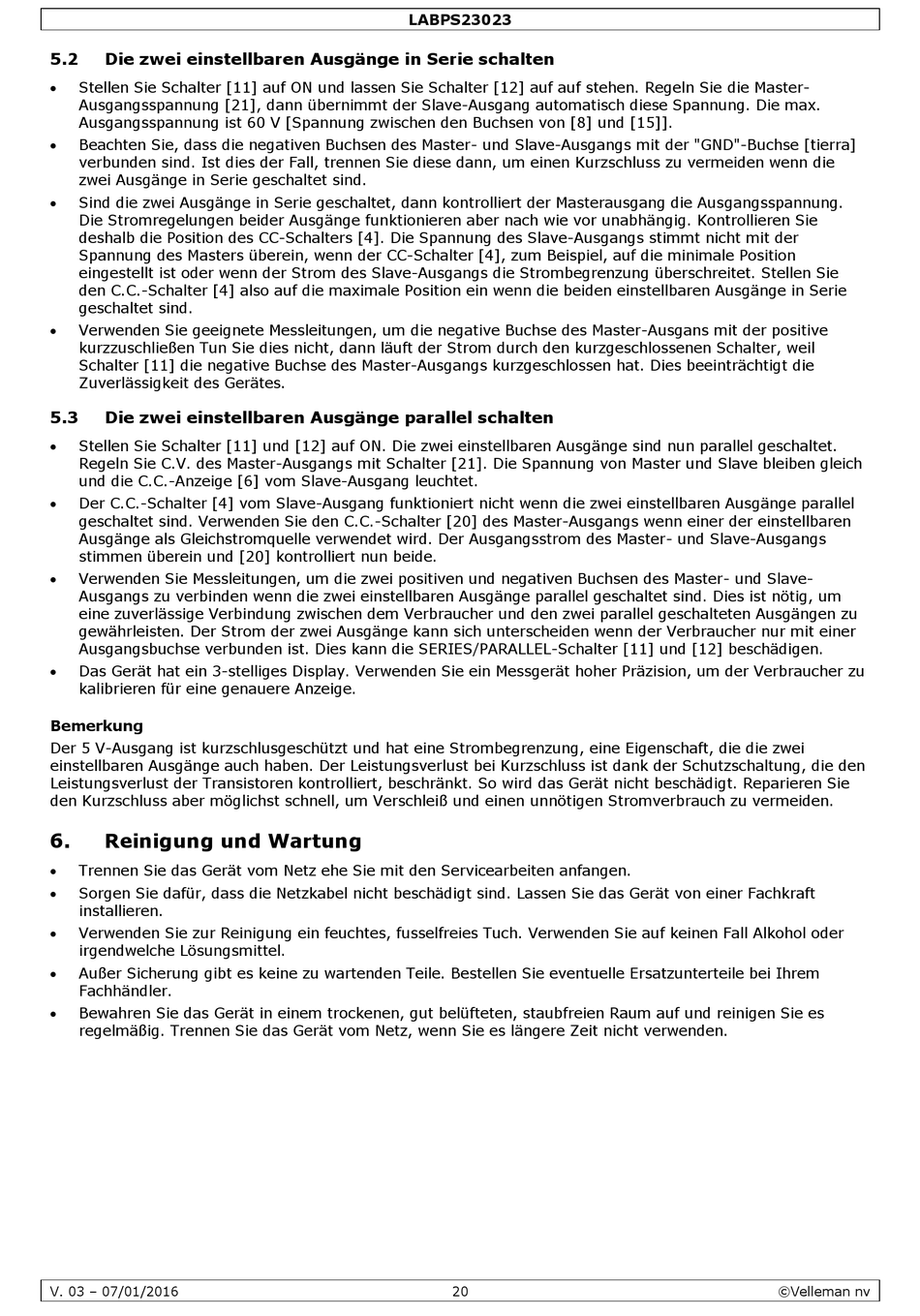

5.2
Die zwei einstellbaren Ausgänge in Serie schalten
Stellen Sie Schalter [11] auf ON und lassen Sie Schalter [12] auf auf stehen. Regeln Sie die Master-
Ausgangsspannung [21], dann übernimmt der Slave-Ausgang automatisch diese Spannung. Die max.
Ausgangsspannung ist 60 V [Spannung zwischen den Buchsen von [8] und [15]].
Beachten Sie, dass die negativen Buchsen des Master- und Slave-Ausgangs mit der "GND"-Buchse [tierra]
verbunden sind. Ist dies der Fall, trennen Sie diese dann, um einen Kurzschluss zu vermeiden wenn die
zwei Ausgänge in Serie geschaltet sind.
Sind die zwei Ausgänge in Serie geschaltet, dann kontrolliert der Masterausgang die Ausgangsspannung.
Die Stromregelungen beider Ausgänge funktionieren aber nach wie vor unabhängig. Kontrollieren Sie
deshalb die Position des CC-Schalters [4]. Die Spannung des Slave-Ausgangs stimmt nicht mit der
Spannung des Masters überein, wenn der CC-Schalter [4], zum Beispiel, auf die minimale Position
eingestellt ist oder wenn der Strom des Slave-Ausgangs die Strombegrenzung überschreitet. Stellen Sie
den C.C.-Schalter [4] also auf die maximale Position ein wenn die beiden einstellbaren Ausgänge in Serie
geschaltet sind.
Verwenden Sie geeignete Messleitungen, um die negative Buchse des Master-Ausgans mit der positive
kurzzuschließen Tun Sie dies nicht, dann läuft der Strom durch den kurzgeschlossenen Schalter, weil
Schalter [11] die negative Buchse des Master-Ausgangs kurzgeschlossen hat. Dies beeinträchtigt die
Zuverlässigkeit des Gerätes.
5.3
Die zwei einstellbaren Ausgänge parallel schalten
Stellen Sie Schalter [11] und [12] auf ON. Die zwei einstellbaren Ausgänge sind nun parallel geschaltet.
Regeln Sie C.V. des Master-Ausgangs mit Schalter [21]. Die Spannung von Master und Slave bleiben gleich
und die C.C.-Anzeige [6] vom Slave-Ausgang leuchtet.
Der C.C.-Schalter [4] vom Slave-Ausgang funktioniert nicht wenn die zwei einstellbaren Ausgänge parallel
geschaltet sind. Verwenden Sie den C.C.-Schalter [20] des Master-Ausgangs wenn einer der einstellbaren
Ausgänge als Gleichstromquelle verwendet wird. Der Ausgangsstrom des Master- und Slave-Ausgangs
stimmen überein und [20] kontrolliert nun beide.
Verwenden Sie Messleitungen, um die zwei positiven und negativen Buchsen des Master- und Slave-
Ausgangs zu verbinden wenn die zwei einstellbaren Ausgänge parallel geschaltet sind. Dies ist nötig, um
eine zuverlässige Verbindung zwischen dem Verbraucher und den zwei parallel geschalteten Ausgängen zu
gewährleisten. Der Strom der zwei Ausgänge kann sich unterscheiden wenn der Verbraucher nur mit einer
Ausgangsbuchse verbunden ist. Dies kann die SERIES/PARALLEL-Schalter [11] und [12] beschädigen.
Das Gerät hat ein 3-stelliges Display. Verwenden Sie ein Messgerät hoher Präzision, um der Verbraucher zu
kalibrieren für eine genauere Anzeige.
Bemerkung
Der 5 V-Ausgang ist kurzschlusgeschützt und hat eine Strombegrenzung, eine Eigenschaft, die die zwei
einstellbaren Ausgänge auch haben. Der Leistungsverlust bei Kurzschluss ist dank der Schutzschaltung, die den
Leistungsverlust der Transistoren kontrolliert, beschränkt. So wird das Gerät nicht beschädigt. Reparieren Sie
den Kurzschluss aber möglichst schnell, um Verschleiß und einen unnötigen Stromverbrauch zu vermeiden.
6.
Reinigung und Wartung
Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft
installieren.
Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder
irgendwelche Lösungsmittel.
Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem
Fachhändler.
Bewahren Sie das Gerät in einem trockenen, gut belüfteten, staubfreien Raum auf und reinigen Sie es
regelmäßig. Trennen Sie das Gerät vom Netz, wenn Sie es längere Zeit nicht verwenden.
V. 03 – 07/01/2016
LABPS23023
20
©Velleman nv
