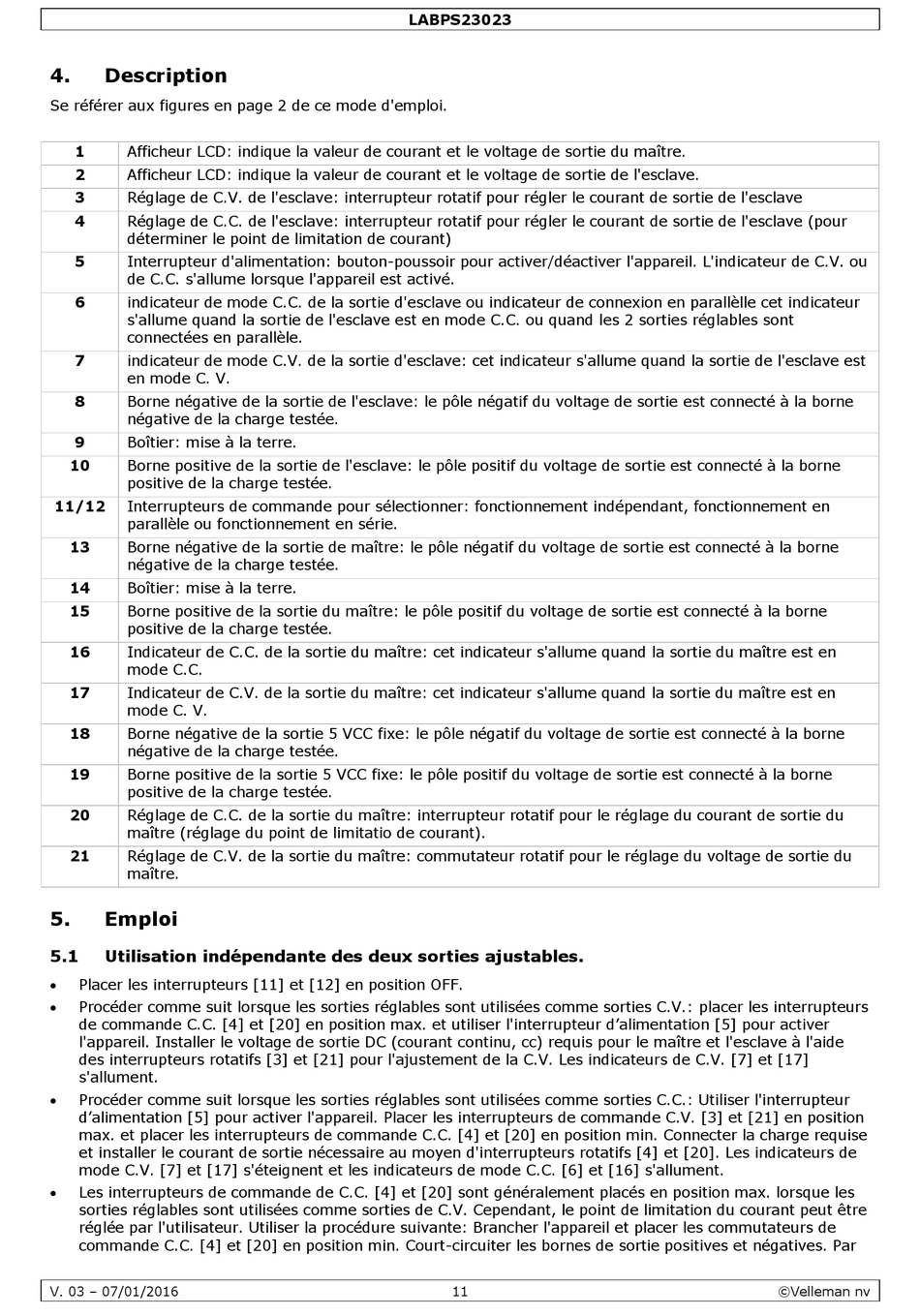

4.
Description
Se référer aux figures en page 2 de ce mode d'emploi.
1
Afficheur LCD: indique la valeur de courant et le voltage de sortie du maître.
2
Afficheur LCD: indique la valeur de courant et le voltage de sortie de l'esclave.
3
Réglage de C.V. de l'esclave: interrupteur rotatif pour régler le courant de sortie de l'esclave
4
Réglage de C.C. de l'esclave: interrupteur rotatif pour régler le courant de sortie de l'esclave (pour
déterminer le point de limitation de courant)
5
Interrupteur d'alimentation: bouton-poussoir pour activer/déactiver l'appareil. L'indicateur de C.V. ou
de C.C. s'allume lorsque l'appareil est activé.
6
indicateur de mode C.C. de la sortie d'esclave ou indicateur de connexion en parallèlle cet indicateur
s'allume quand la sortie de l'esclave est en mode C.C. ou quand les 2 sorties réglables sont
connectées en parallèle.
7
indicateur de mode C.V. de la sortie d'esclave: cet indicateur s'allume quand la sortie de l'esclave est
en mode C. V.
8
Borne négative de la sortie de l'esclave: le pôle négatif du voltage de sortie est connecté à la borne
négative de la charge testée.
9
Boîtier: mise à la terre.
10
Borne positive de la sortie de l'esclave: le pôle positif du voltage de sortie est connecté à la borne
positive de la charge testée.
11/12
Interrupteurs de commande pour sélectionner: fonctionnement indépendant, fonctionnement en
parallèle ou fonctionnement en série.
13
Borne négative de la sortie de maître: le pôle négatif du voltage de sortie est connecté à la borne
négative de la charge testée.
14
Boîtier: mise à la terre.
15
Borne positive de la sortie du maître: le pôle positif du voltage de sortie est connecté à la borne
positive de la charge testée.
16
Indicateur de C.C. de la sortie du maître: cet indicateur s'allume quand la sortie du maître est en
mode C.C.
17
Indicateur de C.V. de la sortie du maître: cet indicateur s'allume quand la sortie du maître est en
mode C. V.
18
Borne négative de la sortie 5 VCC fixe: le pôle négatif du voltage de sortie est connecté à la borne
négative de la charge testée.
19
Borne positive de la sortie 5 VCC fixe: le pôle positif du voltage de sortie est connecté à la borne
positive de la charge testée.
20
Réglage de C.C. de la sortie du maître: interrupteur rotatif pour le réglage du courant de sortie du
maître (réglage du point de limitatio de courant).
21
Réglage de C.V. de la sortie du maître: commutateur rotatif pour le réglage du voltage de sortie du
maître.
5.
Emploi
5.1
Utilisation indépendante des deux sorties ajustables.
Placer les interrupteurs [11] et [12] en position OFF.
Procéder comme suit lorsque les sorties réglables sont utilisées comme sorties C.V.: placer les interrupteurs
de commande C.C. [4] et [20] en position max. et utiliser l'interrupteur d'alimentation [5] pour activer
l'appareil. Installer le voltage de sortie DC (courant continu, cc) requis pour le maître et l'esclave à l'aide
des interrupteurs rotatifs [3] et [21] pour l'ajustement de la C.V. Les indicateurs de C.V. [7] et [17]
s'allument.
Procéder comme suit lorsque les sorties réglables sont utilisées comme sorties C.C.: Utiliser l'interrupteur
d'alimentation [5] pour activer l'appareil. Placer les interrupteurs de commande C.V. [3] et [21] en position
max. et placer les interrupteurs de commande C.C. [4] et [20] en position min. Connecter la charge requise
et installer le courant de sortie nécessaire au moyen d'interrupteurs rotatifs [4] et [20]. Les indicateurs de
mode C.V. [7] et [17] s'éteignent et les indicateurs de mode C.C. [6] et [16] s'allument.
Les interrupteurs de commande de C.C. [4] et [20] sont généralement placés en position max. lorsque les
sorties réglables sont utilisées comme sorties de C.V. Cependant, le point de limitation du courant peut être
réglée par l'utilisateur. Utiliser la procédure suivante: Brancher l'appareil et placer les commutateurs de
commande C.C. [4] et [20] en position min. Court-circuiter les bornes de sortie positives et négatives. Par
V. 03 – 07/01/2016
LABPS23023
11
©Velleman nv
