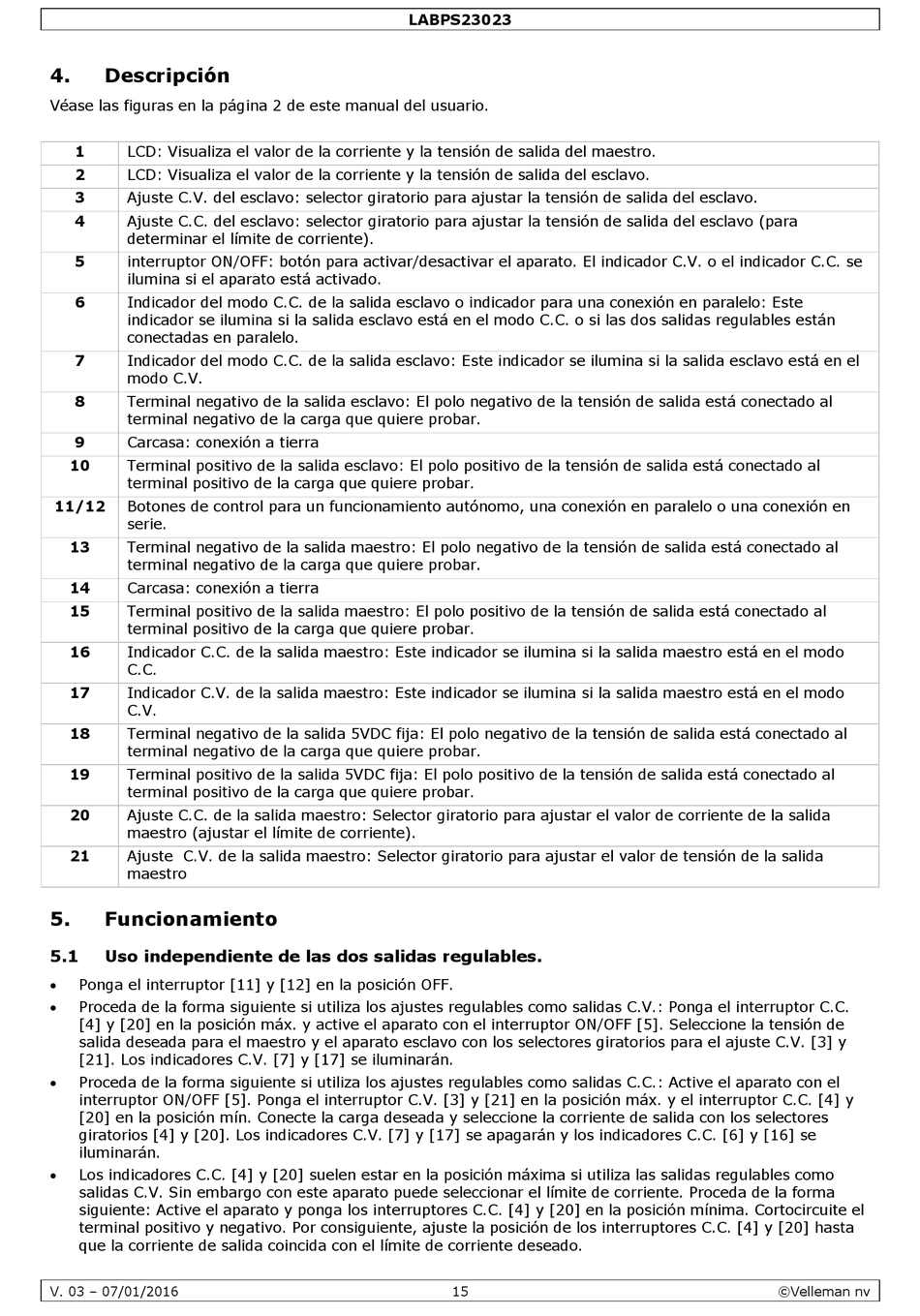

4. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1 LCD: Visualiza el valor de la corriente y la tensión de salida del maestro.
2 LCD: Visualiza el valor de la corriente y la tensión de salida del esclavo.
3 Ajuste C.V. del esclavo: selector giratorio para ajustar la tensión de salida del esclavo.
4 Ajuste C.C. del esclavo: selector giratorio para ajustar la tensión de salida del esclavo (para
determinar el límite de corriente).
5 interruptor ON/OFF: botón para activar/desactivar el aparato. El indicador C.V. o el indicador C.C. se
ilumina si el aparato está activado.
6 Indicador del modo C.C. de la salida esclavo o indicador para una conexión en paralelo: Este
indicador se ilumina si la salida esclavo está en el modo C.C. o si las dos salidas regulables están
conectadas en paralelo.
7 Indicador del modo C.C. de la salida esclavo: Este indicador se ilumina si la salida esclavo está en el
modo C.V.
8 Terminal negativo de la salida esclavo: El polo negativo de la tensión de salida está conectado al
terminal negativo de la carga que quiere probar.
9 Carcasa: conexión a tierra
10 Terminal positivo de la salida esclavo: El polo positivo de la tensión de salida está conectado al
terminal positivo de la carga que quiere probar.
11/12 Botones de control para un funcionamiento autónomo, una conexión en paralelo o una conexión en
serie.
13 Terminal negativo de la salida maestro: El polo negativo de la tensión de salida está conectado al
terminal negativo de la carga que quiere probar.
14 Carcasa: conexión a tierra
15 Terminal positivo de la salida maestro: El polo positivo de la tensión de salida está conectado al
terminal positivo de la carga que quiere probar.
16 Indicador C.C. de la salida maestro: Este indicador se ilumina si la salida maestro está en el modo
C.C.
17 Indicador C.V. de la salida maestro: Este indicador se ilumina si la salida maestro está en el modo
C.V.
18 Terminal negativo de la salida 5VDC fija: El polo negativo de la tensión de salida está conectado al
terminal negativo de la carga que quiere probar.
19 Terminal positivo de la salida 5VDC fija: El polo positivo de la tensión de salida está conectado al
terminal positivo de la carga que quiere probar.
20 Ajuste C.C. de la salida maestro: Selector giratorio para ajustar el valor de corriente de la salida
maestro (ajustar el límite de corriente).
21 Ajuste C.V. de la salida maestro: Selector giratorio para ajustar el valor de tensión de la salida
maestro
5. Funcionamiento
5.1 Uso independiente de las dos salidas regulables.
 Ponga el interruptor [11] y [12] en la posición OFF.
 Proceda de la forma siguiente si utiliza los ajustes regulables como salidas C.V.: Ponga el interruptor C.C.
[4] y [20] en la posición máx. y active el aparato con el interruptor ON/OFF [5]. Seleccione la tensión de
salida deseada para el maestro y el aparato esclavo con los selectores giratorios para el ajuste C.V. [3] y
[21]. Los indicadores C.V. [7] y [17] se iluminarán.
 Proceda de la forma siguiente si utiliza los ajustes regulables como salidas C.C.: Active el aparato con el
interruptor ON/OFF [5]. Ponga el interruptor C.V. [3] y [21] en la posición máx. y el interruptor C.C. [4] y
[20] en la posición mín. Conecte la carga deseada y seleccione la corriente de salida con los selectores
giratorios [4] y [20]. Los indicadores C.V. [7] y [17] se apagarán y los indicadores C.C. [6] y [16] se
iluminarán.
 Los indicadores C.C. [4] y [20] suelen estar en la posición máxima si utiliza las salidas regulables como
salidas C.V. Sin embargo con este aparato puede seleccionar el límite de corriente. Proceda de la forma
siguiente: Active el aparato y ponga los interruptores C.C. [4] y [20] en la posición mínima. Cortocircuite el
terminal positivo y negativo. Por consiguiente, ajuste la posición de los interruptores C.C. [4] y [20] hasta
que la corriente de salida coincida con el límite de corriente deseado.
