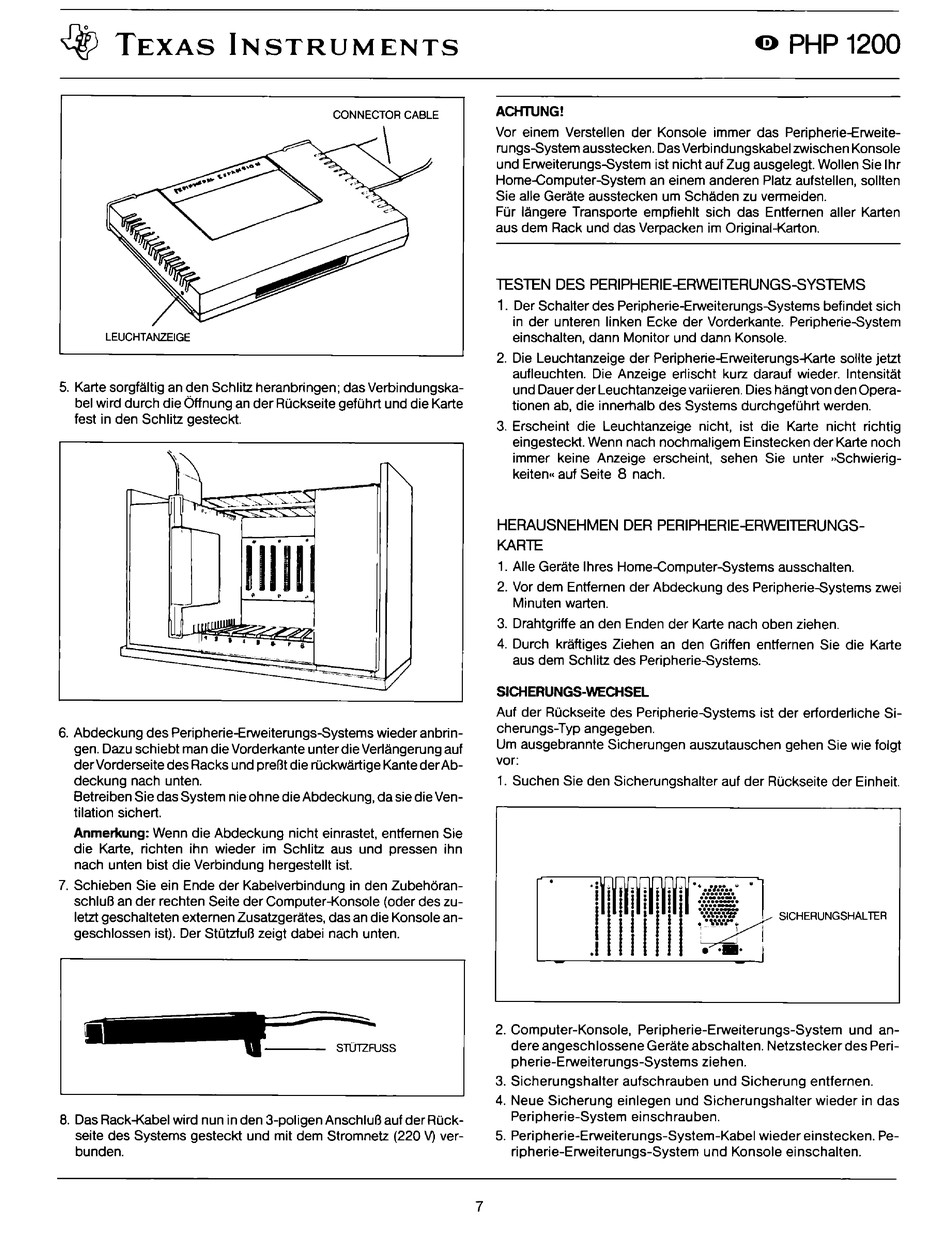

Texas Instruments TI-99/4A Handbuch Seite 9

~
TEXAS INSTRUMENTS
CONNECTOR CABLE
LEUCHTANZEIGE
5. Karte sorgfaltig an den Schlitz heranbringen; das Verbindungska-
bel wird dure h die Ùffnung an der ROckseite gefOhrt und die Karte
fest in den Schlitz gesteckt.
6. Abdeckung des Peripherie-Erweiterungs-Systems wieder anbrin-
gen. Dazu schiebt man die Vorderkante unterdie Verlangerung auf
derVorderseite des Racks und preBt die rOckwartige Kante der Ab-
deckung nach unten.
Betreiben Sie das System nie oh ne die Abdeckung, da siedi e Ven-
tilation sichert.
Anmerkung: Wenn die Abdeckung nicht einrastet, entfernen Sie
die Karte, richten ihn wieder im Schlitz aus und pressen ihn
nach unten bist die Verbindung hergestellt ist.
7. Schieben Sie ein Ende der Kabelverbindung in den Zubehoran-
schluB an der rechten Seite der Computer-Konsole (oder des zu-
letzt geschalteten externen Zusatzgerates, das an die Konsole an-
geschlossen ist). Der StotzfuB zeigt dabei nach unten.
ss
8. Das Rack-Kabel wird n un in den 3-poligen AnschluB auf der ROck-
seite des Systems gesteckt und mit dem Stromnetz (220 V) ver-
bunden.
7
e
PHP 1200
ACHTUNG!
Vor einem Verstellen der Konsole immer das Peripherie-Erweite-
rungs-System ausstecken. Das Verbindungskabel zwischen Konsole
und Erweiterungs-System ist nicht auf Zug ausgelegt. Wollen Si e lhr
Home-Computer-System an einem anderen Platz aufstellen, sollten
Sie alle Gerate ausstecken um Schaden zu vermeiden.
FOr langere Transporte empfiehlt sich das Entfernen aller Karten
aus dem Rack und das Verpacken im Originai-Karton.
TESTEN DES PERIPHERIE-ERWEITERUNGS-SYSTEMS
1. Der Schalter des Peripherie-Erweiterungs-Systems befindet sich
in der unteren linken Ecke der Vorderkante. Peripherie-System
einschalten, dann Monitor und dann Konsole.
2. Die Leuchtanzeige der Peripherie-Erweiterungs-Karte solite jetzt
aufleuchten. Die Anzeige erlischt kurz darauf wieder. lntensitat
un d Dauer der Leuchtanzeige variieren. Dies hangt von de n Opera-
tionen ab, die innerhalb des Systems durchgefOhrt werden.
3. Erscheint die Leuchtanzeige nicht, ist die Karte nicht richtig
eingesteckt. Wenn nach nochmaligem Einstecken der Karte noch
immer keine Anzeige erscheint, sehen Sie unter .. schwierig-
keiten" auf Seite 8 nach.
HERAUSNEHMEN DER PERIPHERIE-ERWEITERUNGS-
KARTE
1. Alle Gerate lhres Home-Computer-Systems ausschalten.
2. Vor dem Entfernen der Abdeckung des Peripherie-Systems zwei
Minuten warten.
3. Drahtgriffe an den Enden der Karte nach oben ziehen.
4. Durch kraftiges Ziehen an den Griffen entfernen Sie die Karte
aus dem Schlitz des Peripherie-Systems.
SICHERUNGS-WECHSEL
Auf der ROckseite des Peripherie-systems ist der erforderliche Si-
cherungs-Typ angegeben.
Um ausgebrannte Sicherungen auszutauschen gehen Sie wie folgt
vor:
1. Suchen Sie den Sicherungshalter auf der ROckseite der Einheit.
2. Computer-Konsole, Peripherie-Erweiterungs-System und an-
dere angeschlossene Gerate abschalten. Netzstecker d es Peri-
pherie-Erweiterungs-Systems ziehen.
3. Sicherungshalter aufschrauben und Sicherung entfernen.
4. Neue Sicherung einlegen und Sicherungshalter wieder in das
Peripherie-System einschrauben.
5. Peripherie-Erweiterungs-System-Kabel wieder einstecken. Pe-
ripherie-Erweiterungs-System und Konsole einschalten.
