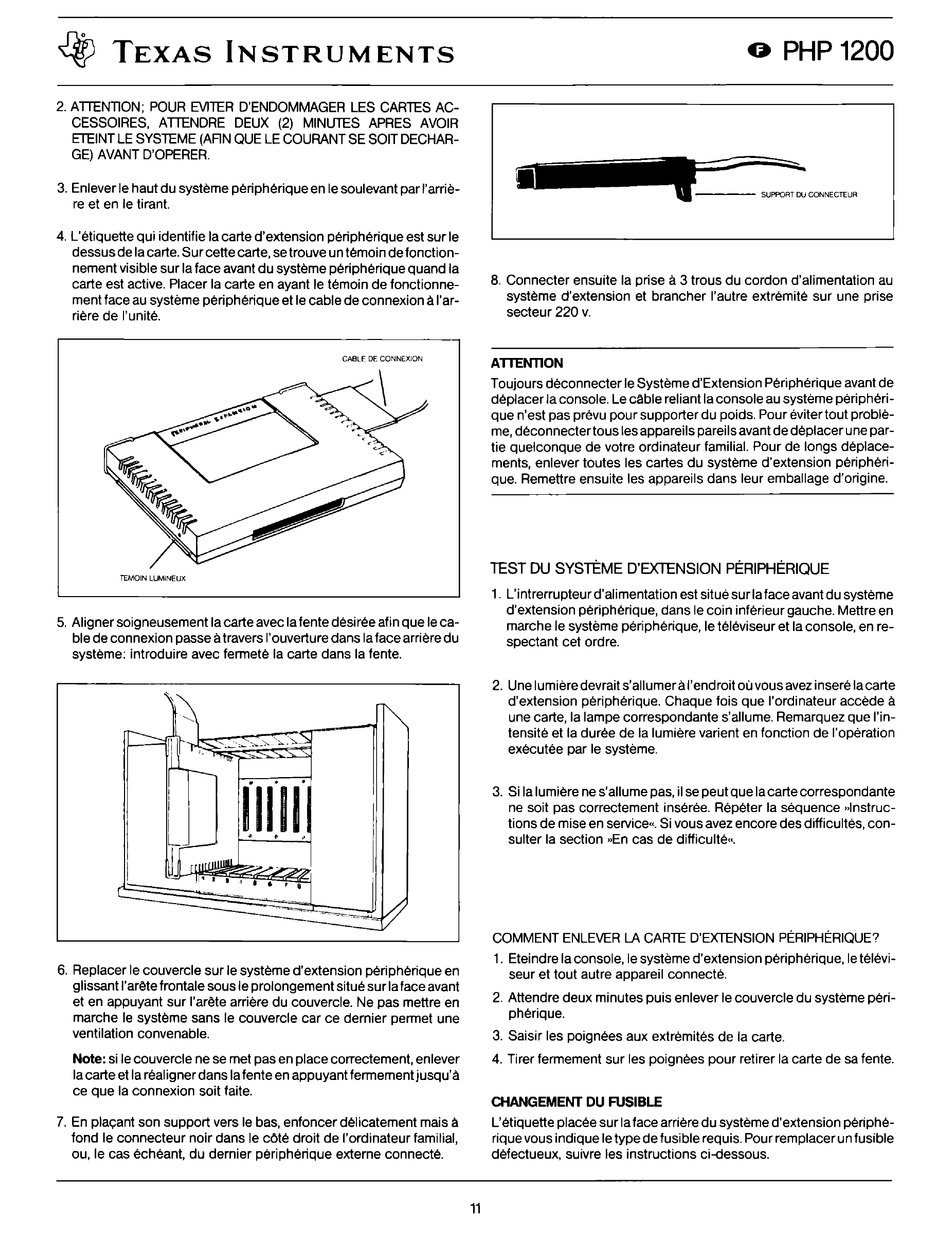

TEXAS INSTRUMENTS
2. ATIENTION; POUR EVITER D'ENDOMMAGER LES CARTES AC-
CESSOIRES, ATIENDRE DEUX (2) MINUTES APRES AVOlA
ETEINT LE SYSTEME (ARN QUE LE COURANT SE SOIT DECHAR-
GE) AVANT D'OPERER.
3. Enlever le haut du système périphérique en le soulevant par l'arri è-
re et en le tirant.
4. L'étiquette qui identifie la carte d'extension périphérique est sur le
dessus de la carte. Sur cette carte, se trouve un témoin de fonction-
nement visible sur la face avant du système périphérique quand la
carte est active. Piacer la carte en ayant le témoin de fonctionne-
ment face au système périphérique et le cable de connexion à l'ar-
rière de l'unité.
CABLE DE CONNEXION
TEMOIN LUMINEUX
5. Aligner soigneusement la carte avec la fente désirée afin que le ca-
bi e de connexion passe à travers l'ouverture dans la face arrière du
système: introduire avec ferrneté la carte dans la fente.
. .
1.1111
6. Replacer le couvercle sur le système d'extension périphérique en
glissant l'arète frontale sous le prolongement situé sur la face avant
et en appuyant sur l'arète arrière du couvercle. Ne pas mettre en
marche le système sans le couvercle car ce dernier permei une
ventilation convenable.
Note: si le couvercle ne se met pas en piace correctement, enlever
la carte et la réalignerdans la fente en appuyant ferrnementjusqu'à
ce que la connexion soit faite.
7. En plaçant son support vers le bas, enfoncer délicatement mais à
fond le connecteur noir dans le cOté droit de l'ordinateur familial,
ou, le cas échéant, du dernier périphérique externe connecté.
11
o
PHP1200
CONNECTEUR
8. Connecter ensuite la prise à 3 trous du cordon d'alimentation au
système d'extension et brancher l'autre extrémité sur une prise
secteur 220 v.
ATTEN110N
Toujours déconnecter le Système d'Extension Périphérique avant de
déplacer la console. Le cable reliant la console au système périphéri-
que n'est pas prévu pour supporter du poids. Pour évitertout problè-
me, déconnectertous lesappareils pareils avant de déplacer une par-
tie quelconque de votre ordinateur familial. Pour de longs déplace-
ments, enlever toutes les cartes du système d'extension périphéri-
que. Remettre ensuite les appareils dans leur emballage d'origine.
TEST DU SYSTÈME D'EXTENSION PÉRIPHÉRIQUE
1. L'intrerrupteurd'alimentation est situé surla face avant du système
d'extension périphérique, dans le coi n inférieur gauche. Mettre en
marche le système périphérique, le téléviseur et la console, en re-
spectant cet ordre.
2. Une lumière devrait s'allumerà l'endroit où vous avez inseré la carte
d'extension périphérique. Chaque fois que l'ordinateur accède à
une carte, la lampe correspondante s'allume. Remarquez que l'in-
tensité et la durée de la lumière varient en fonction de l'opération
exécutée par le système.
3. Si la lumière ne s'allume pas, il se peut que la carte correspondante
ne soit pas correctement insérée. Répéter la séquence »lnstruc-
tions de mise en service". Si vous avez encore des difficultés, con-
sulter la section »En cas de difficulté".
COMMENT ENLEVER LA CARTE D'EXTENSION PÉRIPHÉRIQUE?
1. Eteindre la console, le système d'extension périphérique, le télévi-
seur et tout autre appareil connecté.
2. Attendre deux minutes puis enlever le couvercle du système péri-
phérique.
3. Saisir les poignées aux extrémités de la carte.
4. Tirer fermement sur l es poignées pour retirer la carte de sa fente.
CHANGEMENT DU FUSIBLE
L'étiquette placée sur la face arrière du système d'extension périphé-
rique vous indique le type de fusible requis. Pour remplacerun fusible
défectueux, suivre les instructions ci-dessous.
