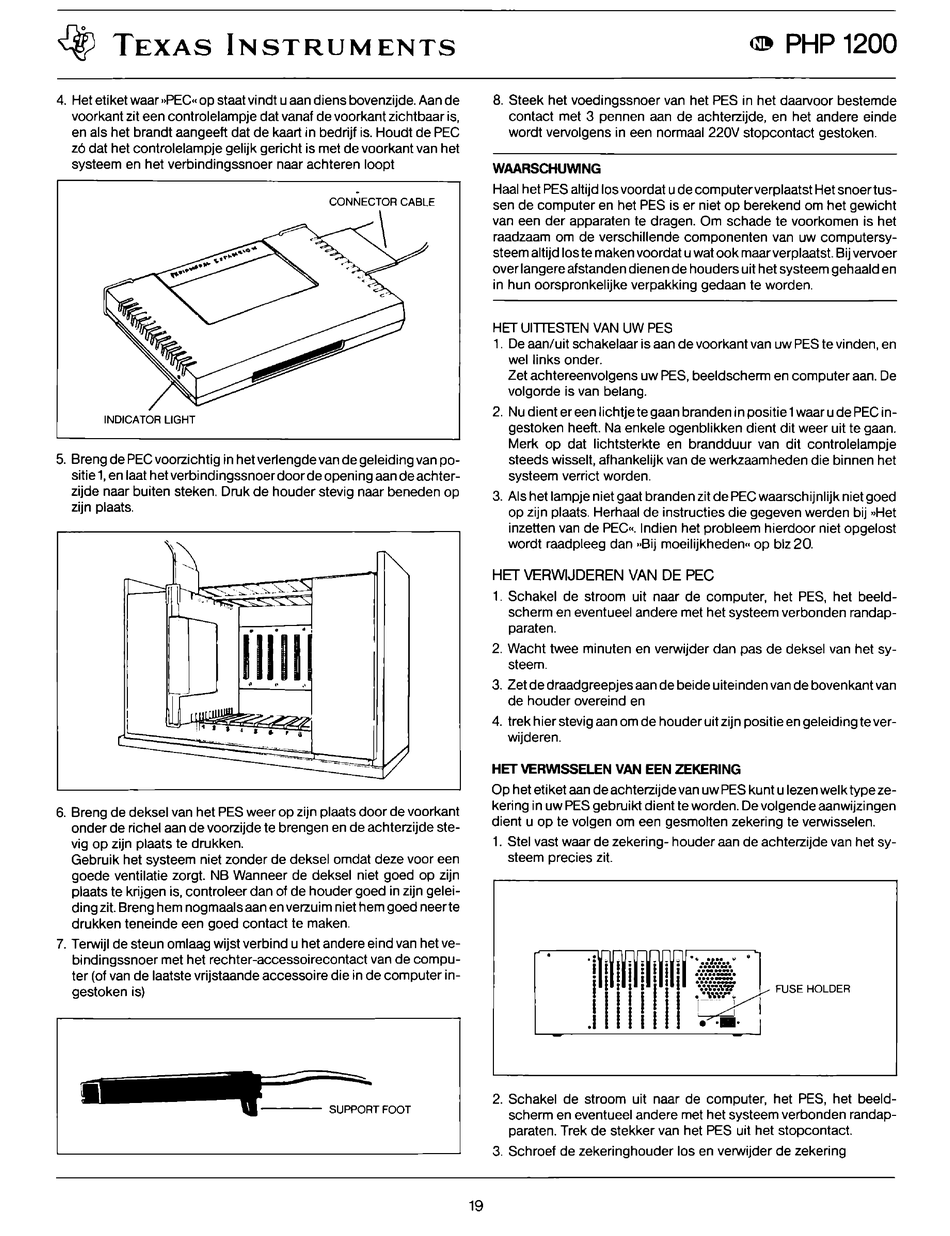

4. Het etiket waar uPEC« op staat vindt u aan diens bovenzijde. Aan de
voorkant zit een controlelampje dat vanaf de voorkant zichtbaar is,
en als het brandt aangeeft dat de kaart in bedrijf is. Houdt de PEC
z6 dat het controlelampje gelijk gericht is met de voorkant van h et
systeem en het verbindingssnoer naar achteren loopt
INDICATOR UGHT
5. Breng de PEC voorzichtig in h et verlengde v an de geleiding va n po-
sitie 1, e n laat h et verbi n di ngssnoer door de o peni ng aan de achter-
zijde naar buiten steken. Druk de houder stevig naar beneden op
zijn plaats.
• • • l
11111
'
6. Breng de deksel van het PES weer op zijn plaats door de voorkant
onder de richel aan de voorzijde te brengen en de achterzijde ste-
vig op zijn plaats te drukken.
Gebruik h et systeem niet zonder de deksel omdat deze voor een
goede ventilatie zorgt. NB Wanneer de deksel niet goed op zijn
plaats te krijgen is, controleer dan of de houder goed in zijn gelei-
ding zit. Breng hem nogmaals aan en verzuim n i et hem goed neerte
drukken teneinde een goed contact te maken.
7. Terwijl de steun omlaag wijst verbind u h et andere eind van h et ve-
bindingssnoer met het rechter-accessoirecontact van de compu-
ter (of van de laatste vrijstaande accessoire di e in de computer in-
gestoken is)
TFOOT
19
~
PHP1200
8. Steek het voedingssnoer van het PES in het daarvoor bestemde
contact met 3 pennen aan de achterzijde, en het andere einde
wordt vervolgens in een normaal 220V stopcontact gestoken.
WAARSCHUWING
Haal het PES altijd los voordat u de computerverplaatst H et snoertus-
sen de computer en het PES is er niet op berekend om h et gewicht
van een der apparaten te dragen. Om schade te voorkomen is het
raadzaam om de verschillende componenten van uw computersy-
steem altijd los te maken voordat u wat ook maarverplaatst. Bij vervoer
over langere afstanden dienen de houders uit h et systeem gehaald e n
in hun oorspronkelijke verpakking gedaan te worden.
HET UITTESTEN VAN UW PES
1. De aan/uit schakelaar is aan de voorkant van uw PESte vinden, en
wellinks onder.
Zet achtereenvolgens uw PES, beeldscherm en computer aan. De
volgorde is van belang.
2. Nu dient er een lichtjete gaan branden in posi ti e 1 waar u de PEC in-
gestoken heeft. Na enkele ogenblikken dient dit weer uit te gaan.
Merk op dat lichtsterkte en brandduur van dit controlelampje
steeds wisselt, afhankelijk van de werkzaamheden di e binnen het
systeem verrict worden.
3. Als h et lampje n i et gaat branden zit de PEC waarschijnlijk n i et goed
op zijn plaats. Herhaal de instructies die gegeven werden bij uHet
inzetten van de PEC«. lndien het probleem hierdoor niet opgelost
wordt raadpleeg dan uBij moeilijkheden" op blz 20.
HET VERWIJDEREN VAN DE PEC
1. Schakel de stroom uit naar de computer, het PES, het beeld-
scherm e n eventueel andere met het systeem verbonden randap-
paraten.
2. Wacht twee minuten en verwijder dan pas de deksel van het sy-
steem.
3. Zet de draadgreepjes aan de bei de uiteinden van de bovenkant van
de houder overeind en
4. trek hier stevig aan om de houder uit zijn positie en geleiding te ver-
wijderen.
HET VERWISSELEN VAN EEN ZEKERING
Op h et etiket aan de achterzijde van uw PES kunt u lezen welk type ze-
kering in uw PES gebruikt dient te worden. De volgende aanwijzingen
dient u op te volgen om een gesmolten zekering te verwisselen.
1. Stel vast waar de zekering- houder aan de achterzijde van h et sy-
steem precies zit.
2. Schakel de stroom uit naar de computer, het PES, het beeld-
scherm en eventueel andere met het systeem verbonden randap-
paraten. Trek de stekker van het PES uit het stopcontact.
3. Schroef de zekeringhouder los en verwijder de zekering
